تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: YUSH
إصدار الشهادات: CE Mark
رقم الموديل: YSL-120
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: business negotiation
تفاصيل التغليف: حزمة خشبية
وقت التسليم: من 3 أيام إلى 7 أيام
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 25 مجموعة / مجموعات شهريا
حجم إطار الشاشة (مم): |
1000 (×) × 300 (ص) -1500 (×) × 650 (ص) |
دقيقة PCB (مم): |
80 (×) × 50 (ص) ملم |
ماكس ثنائي الفينيل متعدد الكلور (مم): |
1200 (س) × 360 (ص) |
سماكة: |
0.2 مم -6 مم |
منحنى: |
＜ 1٪ |
سمات: |
جودة طباعة مستقرة |
حجم إطار الشاشة (مم): |
1000 (×) × 300 (ص) -1500 (×) × 650 (ص) |
دقيقة PCB (مم): |
80 (×) × 50 (ص) ملم |
ماكس ثنائي الفينيل متعدد الكلور (مم): |
1200 (س) × 360 (ص) |
سماكة: |
0.2 مم -6 مم |
منحنى: |
＜ 1٪ |
سمات: |
جودة طباعة مستقرة |
سمات
1. الحل الأمثل لطباعة المنتجات كبيرة الحجم
2.معايرة وصيانة بسيطة
3. جودة الطباعة مستقرة
4.برنامج معالجة الصور المطور المستقل

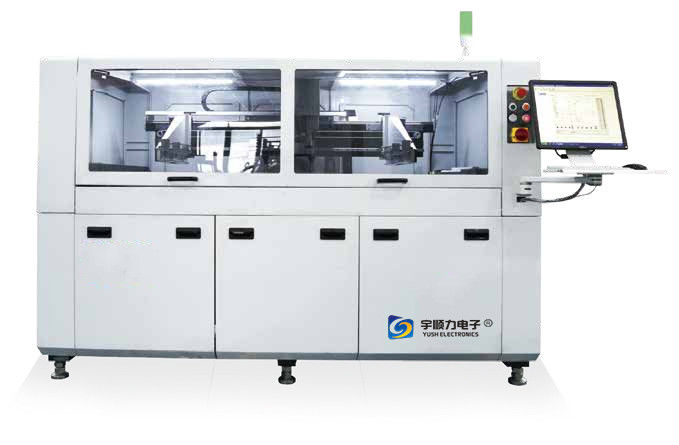

الرسم البياني العام
1. آلة الإسكان وحدة
2. وحدة التقاط الصور بجهاز اقتران الشحنات
3. وحدة رفع الاستنسل للمحور Z
4. وحدة طباعة الممسحة
5. وحدة التنظيف
6. وحدة الضبط الدقيق للمنصة
7. وحدة السكك الحديدية والناقل
8. ثلاثة لون مصباح تحذير
9. جهاز العرض والإدخال
المعايير الفنية
| معامل | YSL-120 | |
| المعلمات الأساسية | حجم إطار الشاشة (مم) | 1000 (×) × 300 (ص) -1500 (×) × 650 (ص) |
| سمك 20-40 مم | ||
| دقيقة PCB (مم) | 80 (×) × 50 (ص) ملم | |
| ماكس ثنائي الفينيل متعدد الكلور (مم) | 1200 (س) × 360 (ص) | |
| سماكة | 0.2 مم ～ 6 مم (استخدم الرقصة عندما يكون ثنائي الفينيل متعدد الكلور أقل من 0.4 مم) | |
| منحنى | <1٪ (قياس قطري) | |
| ارتفاع الجزء الخلفي ثنائي الفينيل متعدد الكلور | 15 ملم | |
| ارتفاع الناقل | 900 ± 40 مم | |
| الدعم | دعم مغناطيسي ، قطعة مغناطيسية ، حجرة تفريغ (خيار) | |
| المشبك | مشبك جانبي (قياسي) ، يرجى قراءة جدول الخيار | |
| مسافة الحافة | حافة معالجة ثنائي الفينيل متعدد الكلور ≥2.5 مم بدون حافة ثنائي الفينيل متعدد الكلور (خيار) | |
| سرعة الناقل | 0 ~ 1500 مم / ثانية ، زيادة 1 مم | |
| حزام النقل | نوع الحزام | |
| طريقة سدادة | اسطوانة الهواء | |
| موقف سدادة | اضبط موضع سدادة PCB وفقًا لحجم اللوحة | |
| حسب البرنامج | إعدادات البرنامج | |
| نظام الطباعة | سرعة الطباعة | 5-200mm / s قابل للتعديل |
| رأس الطباعة | خطوة محرك مكشطة الرفع | |
| مكشطة | مكشطة فولاذية ، مكشطة مطاطية (خيار) | |
| زاوية المكشطة | 60 درجة | |
| ضغط المكشطة | 0 ~ 20 كجم | |
| عرض النظام | فصل الركيزة | فصل الركيزة بثلاثة أقسام: السرعة 0.1-20 مم / ثانية ； المسافة 0-20 مم |
| طريقة موقف المحاذاة | ضع علامة على المحاذاة التلقائية | |
| آلة تصوير | ألمانيا بازلر ، 1/3 بوصة CCD ، 640 * 480 بكسل ، حجم البكسل 5.6μmx5.6μm | |
| طريقة الحصول على الصورة | الصورة العلوية / تحت الصورة المزدوجة | |
| ضوء الكاميرا | ضوء متحد المحور ، ضوء الحلقة أربعة أنواع يمكن تعديلها | |
| عرض النطاق | 9 مم * 7 مم | |
| أبعاد مارك | القطر أو طول الجانب 1 مم ~ 2 مم ، الإزاحة المسموح بها 10٪ | |
| شكل علامة | Cir أو Rec أو المعين وما إلى ذلك | |
| وضع علامة | علامة مخصصة PCB أو لوحة PCB | |
| الكشف ثنائي الأبعاد | اساسي | |
| دقة | نطاق تعديل الجدول | X = ± 10 مم ، ص = ± 10 مم ، 0 = ± 1.5 درجة |
| دقة الموقف | ± 0.01 مم | |
| دقة الطباعة | ± 0.025 مم | |
| زمن | دورة الزمن | أقل من 10 ثوانٍ (مثل الطباعة ، وقت التنظيف) |
| تحويل وقت الخط | <5 دقائق | |
| وقت البرمجة | <10 دقيقة | |
| نظام التحكم | تكوين الكمبيوتر | الكمبيوتر الصناعي ، نظام Windows الرسمي |
| لغة النظام | الصينية / الإنجليزية | |
| اتصال الجهاز قبل والتالي | سميما | |
| إذن المستخدم | تعيين المستخدم PW وكبير PW | |
| نظام التنظيف | نظام التنظيف | نموذج فراغ جاف ورطب |
| كشف مستوى السائل | الكشف التلقائي عن مستوى السائل | |
| معلمات الطاقة | التيار الكهربائي الرئيسي | AC220V ± 10٪ 50 / 60HZ مرحلة واحدة |
| إجمالي الطاقة | حوالي 3kw | |
| إمداد الهواء الرئيسي | 4.5 ～ 6 كجم / سم 2 | |
| وزن الآلة | حوالي 1500 كجم | |
| أبعاد الآلة | 2350 (طول) × 1350 (عرض) × 1590 (ارتفاع) ملم | |
| خيار | أعلى المشبك الهوائية | اساسي |
| أعلى المشبك + المشبك الجانبي | لثنائي الفينيل متعدد الكلور (سمك 1 مم) | |
| الامتزاز بالمكنسة الكهربائية والنظيفة | لثنائي الفينيل متعدد الكلور (سمك 1 مم) و FPC | |
| تمت إضافة القصدير التلقائي | / | |
| التحميل والتفريغ التلقائي | / | |
| دعم مرن وشامل | لثنائي الفينيل متعدد الكلور على الوجهين (ارتفاع الأجزاء الخلفية لثنائي الفينيل متعدد الكلور ≤9 مم) | |
| تحديد المواقع التلقائي لإطار الشاشة | / | |
| وظيفة تعديل حركة سمك لوحة ثنائي الفينيل متعدد الكلور | اساسي | |
| وظيفة التغذية الراجعة لضغط الممسحة | / | |
| تكييف هواء | يمكن للعميل الشراء بأنفسهم | |
| ما تبقى من معجون اللحام على نظام مراقبة الاستنسل | تي / | |
| حلقة إغلاق SPI | حلقة إغلاق SPI | |
| UPS حماية انقطاع التيار الكهربائي | UPS 15 دقيقة حماية انقطاع التيار الكهربائي | |
| الصناعة 4.0 | وظيفة تتبع الرمز الشريطي ، تحليل الإنتاج ، إلخ | |
