تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: Yushunli
إصدار الشهادات: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
رقم الموديل: H1500
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 6500~108000
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: من 3 أيام إلى 7 أيام
شروط الدفع: T / T ، باي بال ، غرب الاتحاد ، L / C ، D / P.
القدرة على العرض: 300 مجموعة / شهر
مصدر الطاقة: |
التيار المتردد: 220 ±10%، 50/60 هرتز 3 كيلو وات |
مزود الهواء: |
4 ~ 6 كجم / سم ² |
وزن الماكينة تقريبًا: |
1500 كجم |
أبعاد الآلة: |
2570 (طول) × 1210 (عرض) × 1509 (ارتفاع) ملم |
الحجم الأقصى لثنائي الفينيل متعدد الكلور: |
1500*350 مللي متر |
الحد الأدنى لحجم ثنائي الفينيل متعدد الكلور: |
80*50 مللي متر |
سمك اللوحة: |
0.8 ~ 6 ملم |
ارتفاع النقل: |
900 ± 40 مم |
مصدر الطاقة: |
التيار المتردد: 220 ±10%، 50/60 هرتز 3 كيلو وات |
مزود الهواء: |
4 ~ 6 كجم / سم ² |
وزن الماكينة تقريبًا: |
1500 كجم |
أبعاد الآلة: |
2570 (طول) × 1210 (عرض) × 1509 (ارتفاع) ملم |
الحجم الأقصى لثنائي الفينيل متعدد الكلور: |
1500*350 مللي متر |
الحد الأدنى لحجم ثنائي الفينيل متعدد الكلور: |
80*50 مللي متر |
سمك اللوحة: |
0.8 ~ 6 ملم |
ارتفاع النقل: |
900 ± 40 مم |

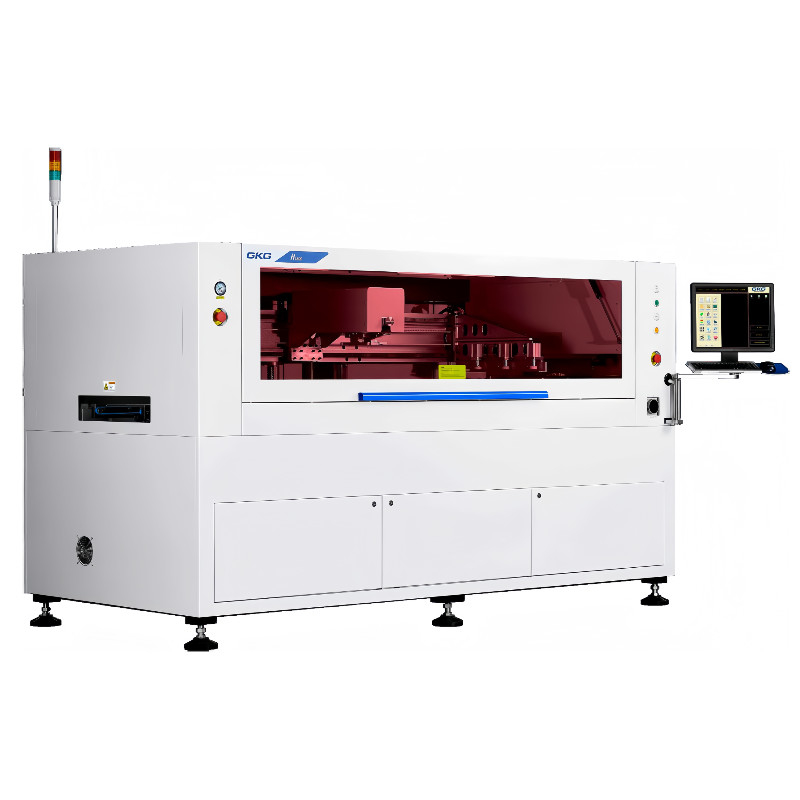

طابعة عصى لحام تلقائية بالكامل
| أداء الآلة | |
| دقة الموقع المتكررة | ±10μm |
| دقة الطباعة | ± 23μm |
| وقت الدورة | <12 ثانية |
| معايير الجهاز | |
| مصدر الطاقة | التيار الكهربائي: 220 ± 10٪، 50/60 هرتز 3KW |
| ضغط الهواء | 4~6Kgf/cm2 |
| الوزن التقريبي للجهاز | حوالي 1500 كجم |
| أبعاد الجهاز | 2570 ((L) * 1210 ((W) * 1509 ((H) ملم |
1مخطط أبعاد المعدات
حجم المعدات:2570*1210*1509ملم
نظام الصورة والنظام البصري
باستخدام ضوء حلقة موحدة وضوء محوري عالية الوضوح، مع وظيفة تعديل الوضوح وعد، ثم يمكن التعرف على جميع أنواع نقاط العلامة بشكل جيد (بما في ذلك نقاط العلامة الصلبة) ،تنطبق على طلاء القصدير، النحاس ، التصفيف بالذهب ، رش القصدير ، FPC وغيرها من أنواع PCB مع ألوان مختلفة. مع GKG نموذج رياضي براءة اختراع ، قادرة على ضمان دقة عالية
نظام التحكم الكهربائي
توزيع آمن ونظيف للدوائر الكهربائية ودوائر الغاز يتم وضع الدوائر الكهربائية ومسار الغاز رأسيا على الجانبين وظهر الجهاز ، والتي من السهل التحقق منها وإصلاحها.
واجهة تشغيل صينية/إنجليزية
تستخدم الآلة واجهة تشغيل Windows XP/win7 مع برنامج سهل الاستخدام GKG. الصينية/الإنجليزية قابلة للاختيار،القائمة/مجلة التشغيل/سجل التعطيل/تشخيص التعطيل/تحليل الأخطاء/إنذار الضوء الخ
نظام تفتيش وتحليل جودة الطباعة باللحام 2D
يكتشف النظام ثنائي الأبعاد على الفور عيوب ترسب معجون اللحام مثل الانحرافات ، ونقص المعجون ، وفقدان المعجون ، ومفاصل المعجون ، وما إلى ذلك ، ويضمن جودة الطباعة.
محرك خطوة قابل للتعديل قابل للبرمجة ورؤوس الطباعة العائمة
منصة طويلة فريدة من نوعها وتصميم ثابت للمسار، لضمان الدعم المستقر لـ PCB.
