تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: Yushunli
إصدار الشهادات: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
رقم الموديل: H900
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 6500~108000
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: من 3 أيام إلى 7 أيام
شروط الدفع: T / T ، باي بال ، غرب الاتحاد ، L / C ، D / P.
القدرة على العرض: 300 مجموعة / شهر
مصدر الطاقة: |
التيار المتردد: 220 ±10%، 50/60 هرتز 3 كيلو وات |
ضغط جوي: |
4 ~ 6 كجم / سم ² |
استهلاك الهواء: |
حوالي 5 لتر/دقيقة |
درجة حرارة العمل: |
-20 درجة مئوية ~ + 45 درجة مئوية |
رطوبة بيئة العمل: |
30%~60% |
أبعاد الماكينة (بدون ضوء البرج): |
1509 (ارتفاع) ملم |
طول الماكينة: |
1970 (لتر) ملم |
عرض الآلة: |
1210 (عرض) ملم |
وزن الماكينة تقريبًا: |
1500 كجم |
مصدر الطاقة: |
التيار المتردد: 220 ±10%، 50/60 هرتز 3 كيلو وات |
ضغط جوي: |
4 ~ 6 كجم / سم ² |
استهلاك الهواء: |
حوالي 5 لتر/دقيقة |
درجة حرارة العمل: |
-20 درجة مئوية ~ + 45 درجة مئوية |
رطوبة بيئة العمل: |
30%~60% |
أبعاد الماكينة (بدون ضوء البرج): |
1509 (ارتفاع) ملم |
طول الماكينة: |
1970 (لتر) ملم |
عرض الآلة: |
1210 (عرض) ملم |
وزن الماكينة تقريبًا: |
1500 كجم |

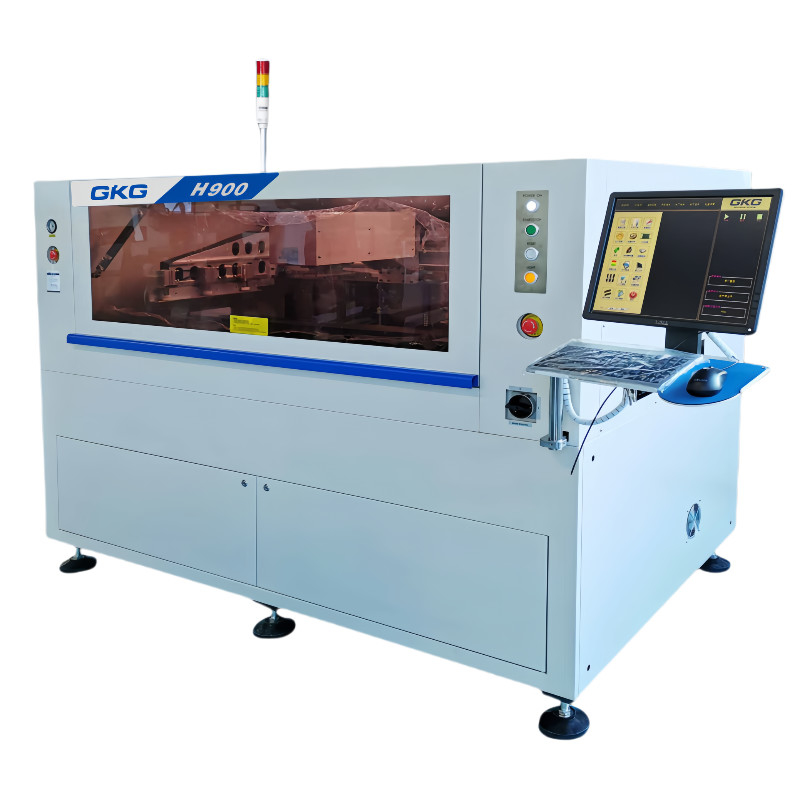

طابعة عصى لحام تلقائية بالكامل
المواصفات
| أداء الآلة | |
| دقة الموقع المتكررة | ±0.015mm |
| دقة الطباعة | ± 0.03 ملم |
| تستند إلى نظام اختبار الطرف الثالث ((CTQ) التحقق من دقة وضع طباعة معجون اللحام الفعلي | |
| وقت الدورة | <15 ثانية |
| معايير الجهاز | |
| مصدر الطاقة | التيار الكهربائي: 220 ± 10٪، 50/60 هرتز 3KW |
| ضغط الهواء | 4~6Kgf/cm2 |
| استهلاك الهواء | حوالي 5 لتر/دقيقة |
| درجة حرارة العمل | -20°C~+45°C |
| رطوبة بيئة العمل | 30%~60% |
| مقاس الجهاز ((بدون ضوء البرج) | 1509 ((H) ملم |
| طول الجهاز | 1970 ((L) ملم |
| عرض الجهاز | 1210 ((W) ملم |
| الوزن التقريبي للجهاز | حوالي 1500 كجم |
| معالجة الأساس | |
| الحجم الأقصى لللوحة | 900*350ملم |
| الحد الأدنى لحجم اللوح | 80*50ملم |
| سمك اللوحة | 0.8~6ملم |
| الحد الأقصى لوزن اللوح | 10 كجم |
| مساحة خالية من حواف اللوحة | 3.5ملم |
| ارتفاع اللوحة | 15ملم |
| ارتفاع النقل | 900±40ملم |
| سرعة النقل | 1500mm/s ((ماكس) |
| اتجاه النقل | مرحلة واحدة |
1مخطط أبعاد المعدات
حجم المعدات:1970*1210*1509ملم
نظام الصورة والنظام البصري
باستخدام ضوء حلقة موحدة وضوء محوري عالية الوضوح، مع وظيفة تعديل الوضوح وعد، ثم يمكن التعرف على جميع أنواع نقاط العلامة بشكل جيد (بما في ذلك نقاط العلامة الصلبة) ،تنطبق على طلاء القصدير، النحاس، طلاء الذهب، رذاذ القصدير، FPC وأنواع أخرى
نظام التحكم الكهربائي
توزيع آمن ونظيف للدوائر الكهربائية ودوائر الغاز يتم وضع الدوائر الكهربائية ومسار الغاز رأسيا على الجانبين وظهر الجهاز ، والتي من السهل التحقق منها وإصلاحها.
واجهة تشغيل صينية/إنجليزية
تستخدم الآلة واجهة تشغيل windowsXP/win7 مع برنامج GKG سهل الاستخدام. الصينية/الإنجليزية قابلة للاختيار،القائمة/مجلة التشغيل/سجل التعطيل/تشخيص التعطيل/تحليل الأخطاء/إنذار الضوء الخ
نظام تفتيش وتحليل جودة الطباعة باللحام 2D
يكتشف النظام ثنائي الأبعاد على الفور عيوب ترسب معجون اللحام مثل الانحرافات ، ونقص المعجون ، وفقدان المعجون ، ومفاصل المعجون ، وما إلى ذلك ، ويضمن جودة الطباعة.
محرك خطوة قابل للتعديل - رؤوس الطباعة القابلة للبرمجة والعائمة
منصة طويلة فريدة من نوعها وتصميم ثابت للمسار، لضمان الدعم المستقر لـ PCB.
