تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: Yushunli
إصدار الشهادات: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
رقم الموديل: جي 9+
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 10400~89900
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: من 3 أيام إلى 7 أيام
شروط الدفع: T / T ، باي بال ، غرب الاتحاد ، L / C ، D / P.
القدرة على العرض: 300 مجموعة / شهر
الحد الأقصى لحجم اللوحة: |
450*340 مللي متر |
الحد الأدنى لحجم اللوحة: |
50 * 50 مم |
مصدر الطاقة: |
التيار المتردد: 220±10%، 50/60 هرتز، 2.5 كيلو وات |
أبعاد الماكينة (بدون ضوء البرج): |
1530 (ارتفاع) ملم |
طول الماكينة: |
1172 (لتر) ملم |
عرض الآلة: |
1385 (واط) ملم |
وزن الجهاز تقريبًا:: |
حوالي: 1000 كجم |
رطوبة العملية: |
30%~60% |
ضغط جوي: |
4 ~ 6 كجم / سم ² |
سماكة مجلس: |
0.4 ~ 6 مم |
درجة حرارة العمل: |
-20 درجة مئوية ~ + 45 درجة مئوية |
استهلاك الهواء: |
حوالي 5 لتر/دقيقة |
الحد الأقصى لحجم اللوحة: |
450*340 مللي متر |
الحد الأدنى لحجم اللوحة: |
50 * 50 مم |
مصدر الطاقة: |
التيار المتردد: 220±10%، 50/60 هرتز، 2.5 كيلو وات |
أبعاد الماكينة (بدون ضوء البرج): |
1530 (ارتفاع) ملم |
طول الماكينة: |
1172 (لتر) ملم |
عرض الآلة: |
1385 (واط) ملم |
وزن الجهاز تقريبًا:: |
حوالي: 1000 كجم |
رطوبة العملية: |
30%~60% |
ضغط جوي: |
4 ~ 6 كجم / سم ² |
سماكة مجلس: |
0.4 ~ 6 مم |
درجة حرارة العمل: |
-20 درجة مئوية ~ + 45 درجة مئوية |
استهلاك الهواء: |
حوالي 5 لتر/دقيقة |

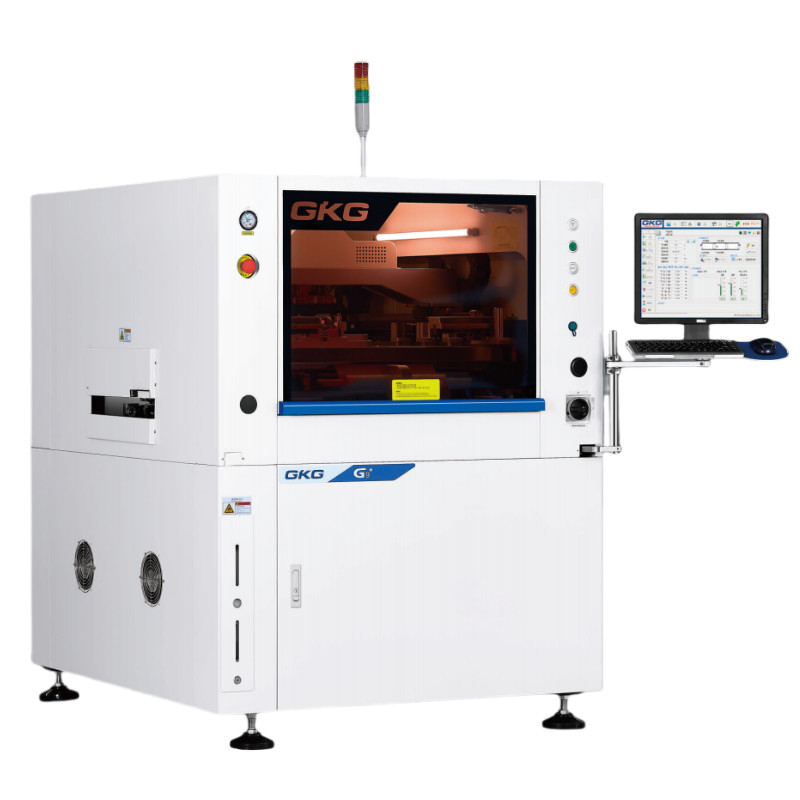

طابعة صلصة عالية الدقة وسرعة عالية تلقائية تماما
أوتوماتيك G9 + مطبعة معجون القصدير هو نموذج متطور لتطبيقات SMT الراقية ، والتي يمكن أن تلبي متطلبات عملية الطباعة من 03015 ، 0.25 مسافة ، دقة عالية وسرعة عالية.
المعلم/المواصفات التقنية
| معالجة الأساس | مجموعة الـ9+ |
| الحجم الأقصى لللوحة | 450*340ملم |
| الحد الأدنى لحجم اللوح | 50*50ملم |
| سمك اللوحة | 0.4~6ملم |
| الحد الأقصى لوزن اللوح | 3 كجم |
| مساحة خالية من حواف اللوحة | 2.5ملم |
| ارتفاع اللوحة | 15ملم |
| ارتفاع النقل | 900±40ملم |
| سرعة النقل |
1500mm/s ((ماكس) التحكم بالبرنامج |
| اتجاه النقل | مرحلة واحدة |
| مشبك لوح | براءة اختراع على العقدة العلوية |
| التشغيل الجانبي | |
| وظيفة الامتصاص | |
| نظام الدعم | الدبوس المغناطيسي |
| كتلة الدعم | |
| منضدة يدوية للأعلى إلى أسفل |
| معايير الجهاز | مجموعة الـ9+ |
| مصدر الطاقة | AC:220±10٪، 50/60HZ،2.5 كيلوواط |
| ضغط الهواء | 4~6Kgf/cm2 |
| استهلاك الهواء | حوالي 5 لتر/دقيقة |
| درجة حرارة العمل | -20°C~+45°C |
| رطوبة العمل | 30%~60% |
| مقاس الجهاز ((بدون ضوء البرج) | 1530 ((H) ملم |
| طول الجهاز | 1172 ((L) ملم |
| عرض الجهاز | 1385 ((W) mm |
| وزن الجهاز تقريبًا: | حوالي: 1000 كجم |
مظهر الأبعاد
BTB مظهر الأبعاد
الأداء
نظام الكاميرا الرقمية
مع كل من نظام مصدر الضوء يمكن ضبط الوضوح إلى حلقة لا نهائيةتسمح بسهولة التعرف على نقاط العلامة المختلفة (بما في ذلك نقاط العلامة غير المتساوية) مثل التصفية بالصين، طلاء النحاس، طلاء الفضة، لحام الهواء الساخن، FPC وأنواع مختلفة من مختلف ألوان PCB.
قابلة لضبط سمك PCB بدقة عالية
هيكل موثوق للغاية مع حركة ثابتة XY. تعديل يدوي يجعل من السهولة لاستيعاب مختلف سمك PCB.
نظام تحديد موقع السكة الحديدية
نموذج جديد براءة اختراع قاطرة دليل يمكن تفكيكها، قابلة للبرمجة المرنة المقبض الجانبي، محددة لFPC، PCBwarpage، أداء جهاز صفيحة التخييم الفريدة.من خلال برمجة البرمجيات يمكن أن تمتد تلقائيًا وتسحب سمك PCB غير المتأثر.
التصميم المبتكر لهيكل الجهاز
تبني نظام شامل للفحص الذي يعزز الاستقرار ومدة الصلاحية.
تنظيف النماذج السريع
يمنع هيكل التنظيف المنبعث لأسفل بنجاح من وجود فتحة مسدودة (والتي هي دائمًا السبب الجذري للتنظيف غير الفعال).يمكن أيضا تغيير طول المذيب الموزعة بسهولة مع التحكم البرمجي.
واجهة متعددة الوظائف الجديدة
البساطة، (كليارتي) يفهم، وسهولة الاستخدام.
وظيفة مراقبة درجة الحرارة والرطوبة الفعلية.
الخيار الرابع0
