تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: YUSH
إصدار الشهادات: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
رقم الموديل: YSK
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 12800~22800
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 3 أيام إلى 7 أيام
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 50 مجموعة / شهر

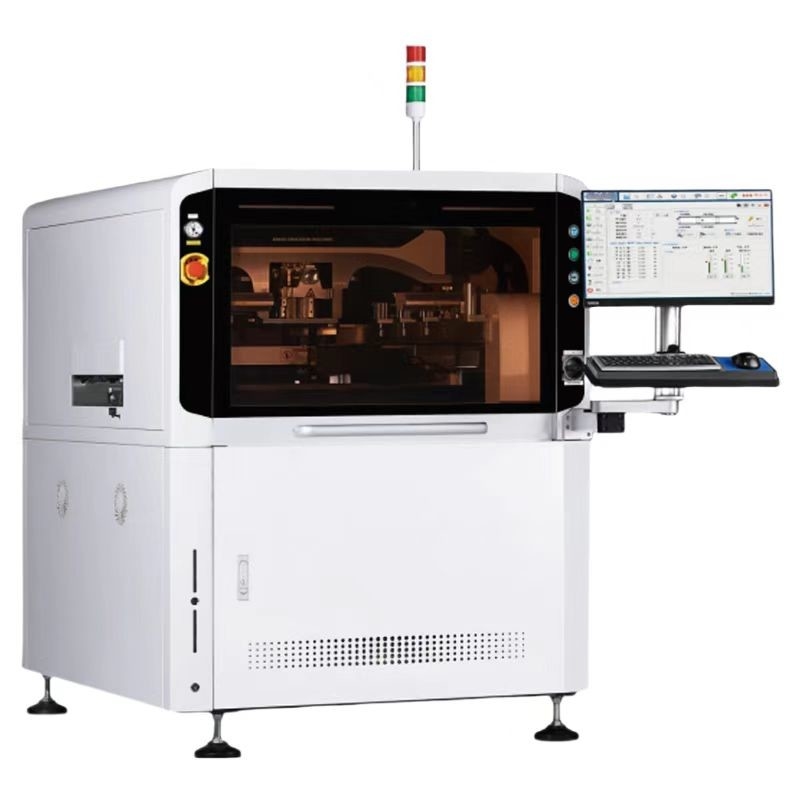

طابعة طلاء الصفائح الورقية ذات الدقة العالية ذاتية التشغيل بالكامل
| 性能MachinePerformance أداء الآلة | |
| 重复定位精度دقة الموقع المتكررة | ±12.5um@6o CPK≥2.0 |
| دقة الطباعة دقة الطباعة | ±22um@6o CPK≥2.0 |
| NCP-CT ((لا يتضمن التنظيف والطباعة) | 7s |
| HCP-CT ((محتوي على التنظيف والطباعة) | 18s/pcs |
| 制程CT | أربع دقائق |
| 转线CT | دقيقتان |
| 基板处理参数الجزء السفلي المعالجة بأرامتر | |
| أقصى حجم لوحة | 400*340mm قابل للتوسيع: 530*340mm ((اختيار) |
| الحجم الأدنى لللوحة | 50*50ملم |
| 基板厚度حجم السطح | 0.4~6ملم |
| 取像机械范围المجموعة الميكانيكية | 528*340ملم |
| أقصى وزن لوحة | 4 كجم |
| 基板边缘间隙فراغ حافة اللوحة | 2.5ملم |
| 过板高度 ارتفاع اللوح | 15 ملم فوق الخروج العلامة التحتية |
| ارتفاع النقل سرعة النقل | 900±40ملم |
| سرعة النقل (max) سرعة النقل | التحكم بالجزء، 1500mm/s ((ماكس)) |
| طريقة النقل اتجاه النقل | واحد المرحلة |
|
اتجاه النقل اتجاه النقل |
اليسار إلى اليمين من اليسار إلى اليمين |
| يمين إلى يسار يمين إلى يسار | |
| نفس الدخول والخروج | |
|
基板支?? 方法 نظام الدعم |
磁性顶针البرقية المغناطيسية |
| 等高块 بلوك الدعم | |
| تحكم يدوي فوق أسفل الطاولة | |
|
基板 持 بورد معسكر |
اليدوية المضغوطة على الشريحة اليدوية العصا العليا |
| 柔性边 | |
| 印刷参数طباعة المعلمات | |
| سرعة الطباعة سرعة الطباعة | 10~200mm/sec |
| ضغط الطباعة ضغط الطباعة | 0.5~10 كجم |
| 印刷模式وضع الطباعة | 单或双 刀 طباعة واحدة / مرتين |
| نوع الـ (كويجي) | قِطْعَةٌ/قِطْعَةٌ (من ناحية 45/55/60) قِطْعَةٌ/شفرةٌ (زاوية 45/55/60) |
| 脱模距离إيقاف | 0~20ملم |
| 脱模速度Snap-Speed (سرعة القطع) | 0 ~ 20 ملم / ثانية |
| حجم الإطار من الصلب | 470*370mm~737*737mm ((الضخامة: 20-40mm) |
| 钢网定位方式 وضع الشبكة الصلبة | 自动Y方向定位تحديد الموقع التلقائي في الاتجاه Y |
| 清洗参数التنظيف المعلمات | |
| طريقة التنظيفنظام التنظيف | 干擦,湿擦,空Dry,Wet Vacuum ثلاثة أنماط |
| التنظيف السريع التنظيف السريع | التنظيف المتكامل للنسيج |
| نظام التنظيف | 侧喷淋式نوع الرذاذ الجانبي |
| 清洗行程ضربة تنظيف | اعتماداً على الصفحة العليا من أجل إنتاج تلقائي |
| مكان التنظيف | 后置清洗نظافة ما بعد |
| سرعة التنظيف سرعة التنظيف | 10-200mm/sec |
| كمية السوائل المستخدمة في التنظيف | توليد تلقائي ، قابلة للتعديل يدويا |
| كمية استخدام ورق التنظيف | توليد تلقائي ، قابلة للتعديل يدويا |
| 影像参数الرؤية المعلمات | |
| 影像视域CCD FOV | 10*8ملم |
| نوع الكاميرا | 130 مليون كاميرا رقمية بكسل 130 ألف كاميرا رقمية |
| نظام التصوير نظام الكاميرا | الصورة. مصدر الضوء بدون حد تعديل |
| 取像CT ((流光) كاميرا سايد وقت | 150 ثانية |
|
基准点类型أنواع العلامات الائتمانية |
标准形状 基准 يمثل الشكل المعياري للعلامة الائتمانية |
| مثل: دائرة,方形, 形,十字, مربع,الماس, الصليب | |
| الـ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ | |
| حجم العلامة حجم العلامة | 0.3-6ملم |
| رقم العلامة رقم العلامة | ماكس: 4 أجزاء |
| 防呆点数量 ابق بعيداً عن النومبي | الحد الأقصى: 1 قطعة |
| المعدات و الأجهزة المعلم | |
| 功率要求 مصدر الطاقة | AC:220 ± 10٪، 50/60Hz 2.2KW |
| الضغط الجوي الضغط الجوي | 4~6Kgf/cm2 |
| 耗气量 استهلاك الهواء | 约5L/min |
| درجة حرارة البيئة العاملة | -20°C~+45°C |
| رطوبة بيئة العملرطوبة بيئة العمل | 30%~60% |
| 机器高度 ((去除三色灯)) مقاس الجهاز ((بدون ضوء البرج)) | 1460 ملم |
| 机器长度X方向الجهازالطول | 1150 ملم |
| 机器宽度Y方向عرض الجهاز | 1380 ملم |
| 机器重量وزن الجهاز تقريبًا | حوالي 900 كجم |
| 设备承重要求متطلبات تحمل الحمولة للمعدات | 650 كجم/م |
1نموذج الجهاز: YSK
2حجم المعدات: 1380 ((طول الأمام) * 1150 ((عمق الجانب) * 1460 ((الارتفاع) ملم
3مصدر الطاقة الرئيسي: AC:220±10٪، 50/60HZ 3KW مصدر طاقة مستقر مع التيار القياسي، نوع القابس: بوصة.
يتم عرض الواجهة الكهربائية كما يلي:
4إمدادات الهواء الرئيسية: مصدر الهواء الصناعي مع ضغط مستقر من 4.0 ~ 6kgf / cm2. قطر أنبوب الغاز 6mm / 8mm / 10mm / 12mm الاتصال الأمامي أنبوب الهواء
الرأس هو عالمية، ويمكن أن يطابق المفاصل الخلفية مع حجم أنبوب الغاز
5وزن الجهاز: حوالي 900 كجم
