تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: YUSH
إصدار الشهادات: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
رقم الموديل: YSL-E
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD12000
تفاصيل التغليف: غلاف خشبي
وقت التسليم: 5-7 أيام
شروط الدفع: L / C ، D / P ، T / T
القدرة على العرض: 100 مجموعات
مصدر الطاقة: |
التيار المتردد: 220±10%، 50/60 هرتز 2.2 كيلو وات |
ضغط جوي: |
4 ~ 6 كجم / سم ² |
استهلاك الهواء: |
5 لتر / دقيقة |
درجة حرارة العمل: |
-20 درجة مئوية ~ + 45 درجة مئوية |
رطوبة بيئة العمل: |
30%~60% |
أبعاد الماكينة (بدون ضوء البرج): |
1500 ((H) ملم |
طول الماكينة: |
1258 ((L) ملم |
عرض الآلة: |
1425 (عرض) ملم |
وزن الجهاز: |
تقريبا: 1100 كجم |
متطلبات تحمل المعدات: |
650 كجم/م |
مصدر الطاقة: |
التيار المتردد: 220±10%، 50/60 هرتز 2.2 كيلو وات |
ضغط جوي: |
4 ~ 6 كجم / سم ² |
استهلاك الهواء: |
5 لتر / دقيقة |
درجة حرارة العمل: |
-20 درجة مئوية ~ + 45 درجة مئوية |
رطوبة بيئة العمل: |
30%~60% |
أبعاد الماكينة (بدون ضوء البرج): |
1500 ((H) ملم |
طول الماكينة: |
1258 ((L) ملم |
عرض الآلة: |
1425 (عرض) ملم |
وزن الجهاز: |
تقريبا: 1100 كجم |
متطلبات تحمل المعدات: |
650 كجم/م |

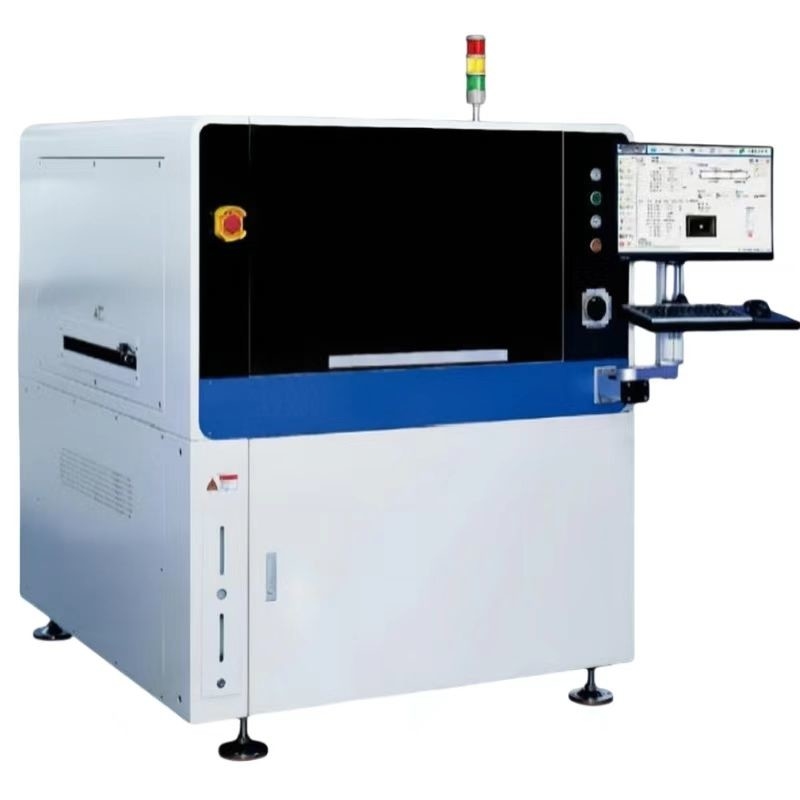

طابعة صبغات صبغات أوتوماتيكية بالكامل
| آلة الأداء | |
| دقة الموقع المتكررة | ±12.5um@6o CPK≥2.0 |
| طباعة الدقة | ±22um@6o CPK≥2.0 |
| الـ NCP-CT ((باستثناء التنظيف والطباعة) | < 7.5 ثانية |
| HCP-CT ((بما في ذلك التنظيف والطباعة) | 19s/pCs |
| عملية التصوير المقطعي | خمس دقائق |
| نقل التصوير المقطعي | ثلاث دقائق |
| القالب المعالجة أبىراميتر | |
| الحجم الأقصى لللوحة | 510*510ملم |
| الحد الأدنى لحجم اللوح | 50*50ملم |
| سمك اللوحة | 0.4~6ملم |
| الكاميرا المدى الميكانيكي | 510*510ملم |
| الحد الأقصى لوزن اللوح | 5 كجم |
| مساحة خالية من حواف اللوحة | 2.5ملم |
| ارتفاع اللوحة | 23ملم |
| سرعة النقل | 900±40ملم |
| (أقصى) سرعة النقل | التحكم المجزئي، 1500mm/s ((ماكس) |
| اتجاه النقل | مرحلة واحدة |
|
اتجاه العرض |
من اليسار إلى اليمين |
| من اليمين إلى اليسار | |
| في وخارج نفس الشيء | |
|
نظام الدعم |
65ملم) دبوس مغناطيسي |
| (65 ملم) كتلة الدعم | |
| الجدول اليدوي للأعلى إلى أسفل | |
|
مشبك لوح |
اللوحة اليدوية القابلة للانسحاب |
| التخفيف الجانبي | |
| وظيفة الامتصاص | |
| الطباعة المعلمات | |
| سرعة الطباعة | 10~200mm/sec |
| ضغط الطباعة | 0.5 ~ 20 كجم |
| وضع الطباعة | مرة/ مرتين |
| نوع الـ (كويجي) | مطاط/سكيجي بليد (زاوية 45/55/60) |
| إزالة | 0~20ملم |
| السرعة الفورية | 0 ~ 20 ملم / ثانية |
| حجم إطار القالب | 470*370mm~737*737mm |
| طريقة تحديد موقع الشبكة الصلبة | تحديد الموقع التلقائي في الاتجاه Y (متوافق مع ضبط التعويض اليدوي) |
| التنظيف المعلمات | |
| نظام التنظيف | الجاف، الرطب، الفراغ ثلاثة أنماط |
| التنظيف السريع | تنظيف النسيج |
| نظام التنظيف | نوع الرذاذ الجانبي |
| ضربة التنظيف | توليد آلي |
| موقف التنظيف | بعد التنظيف |
| سرعة التنظيف | 10-200mm/sec |
| استهلاك سوائل التنظيف | تلقائي ويمكن تعديله يدويا |
| استهلاك ورق التنظيف | تلقائي ويمكن تعديله يدويا |
| الرؤية المعلمات | |
| CCD FOV | 10*8ملم |
| نوع الكاميرا | 130 ألف كاميرا رقمية |
| نظام الكاميرا | هيكل البصريات القفل / أسفل |
| وقت دورة الكاميرا | 300 ثانية |
|
أنواع العلامات الثقة |
الشكل القياسي للعلامة الثابتة |
| مستديرة، مربعة، ماسة، صليب | |
| السطح والملف | |
| حجم العلامة | 0.3-6ملم |
| رقم العلامة | ماكس: 4 أجزاء |
| إبتعد عن رقم | الحد الأقصى: 1 قطعة |
