تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: YUSH
إصدار الشهادات: CE Mark
رقم الموديل: YS-900
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: business negotiation
تفاصيل التغليف: حزمة خشبية
وقت التسليم: من 3 أيام إلى 7 أيام
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 25 مجموعة / مجموعات شهريا
الحد الأقصى لحجم اللوحة: |
900 * 350 مم |
الحد الأدنى لحجم اللوحة: |
80 * 50 مم |
سماكة مجلس: |
0.8 * 6 مم |
الوزن الأقصى للوحة: |
10 كجم |
إزالة حافة اللوحة: |
3.5 ملم |
تنطبق على: |
FPC وأنواع أخرى من ثنائي الفينيل متعدد الكلور |
الحد الأقصى لحجم اللوحة: |
900 * 350 مم |
الحد الأدنى لحجم اللوحة: |
80 * 50 مم |
سماكة مجلس: |
0.8 * 6 مم |
الوزن الأقصى للوحة: |
10 كجم |
إزالة حافة اللوحة: |
3.5 ملم |
تنطبق على: |
FPC وأنواع أخرى من ثنائي الفينيل متعدد الكلور |
نظام الصور والبصرية
باستخدام ضوء الحلقة الموحد والضوء المحوري عالي السطوع ، مع وظيفة تعديل السطوع الواعدة ، يمكن التعرف على جميع أنواع نقاط التحديد جيدًا (بما في ذلك نقاط العلامة الوعرة) ، والتي تنطبق على طلاء القصدير ، والنحاس ، وطلاء الذهب ، ورش القصدير ، و FPC وغيرها أنواع PCB بألوان مختلفة. مع نموذج رياضي براءة اختراع YUSH ، قادر على ضمان دقة عالية.
واجهة التشغيل الصينية / الإنجليزية

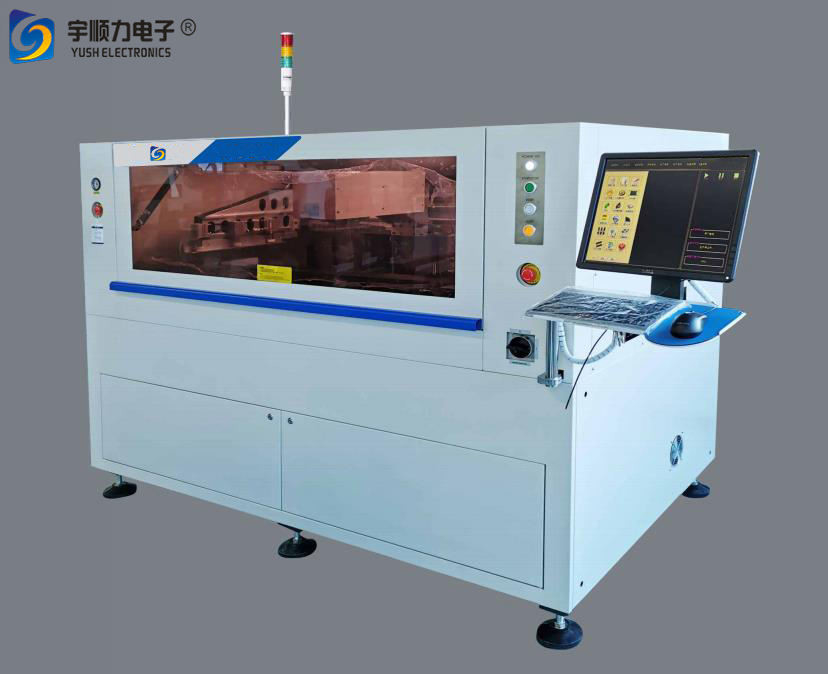

يعتمد الجهاز واجهة تشغيل windows XP / win 7 مع برنامج سهل الاستخدام YUSH. يمكن اختيار اللغة الصينية / الإنجليزية ، والقائمة / مجلة التشغيل / سجل الأعطال / تشخيص الأعطال / تحليل الخطأ / إنذار الضوء ، إلخ.
2D لصق اللحام نظام فحص وتحليل جودة الطباعة
يكتشف النظام ثنائي الأبعاد على الفور عيوب ترسب معجون اللحام مثل الانحراف ، ونقص اللصق ، واللصق المفقود ، ومفصل اللصق ، وما إلى ذلك ، ويضمن جودة الطباعة.
رؤوس طباعة عائمة قابلة للبرمجة بمحرك متدرج قابل للتعديل
منصة طويلة فريدة وتصميم ثابت للمسار ، لضمان دعم مستقر لثنائي الفينيل متعدد الكلور. ممسحة ممسحة أفقية قصيرة ، واستقرار الضغط ، وحفظ معجون اللحام.
نظام التحكم الكهربائي
توزيع آمن ومرتب للدائرة الكهربائية ودائرة الغاز يتم وضع الدائرة الكهربائية ومسار الغاز عموديًا على الجانبين والجزء الخلفي من الماكينة ، مما يسهل فحصه وإصلاحه.
تحديد:
| معالجة الركيزة | |
| الحد الأقصى لحجم اللوحة | 900 * 350 مم |
| الحد الأدنى لحجم اللوحة | 80 * 50 مم |
| سماكة مجلس | 0.8 * 6 مم |
| الوزن الأقصى للوحة | 10 كجم |
| إزالة حافة اللوحة | 3.5 ملم |
| ارتفاع اللوح | 15 ملم |
| ارتفاع النقل | 900 ± 40 مم |
| سرعة النقل | 1500 مم / ثانية (الحد الأقصى) |
| اتجاه النقل | مرحلة واحدة |
| المجلس المشبك | براءة اختراع على أعلى لقط / لقط الجانب |
| نظام الدعم | دبوس مغناطيسي / كتلة دعم / طاولة تلقائية لأعلى لأسفل |
| رؤية | |
| CCD فوف | 10 * 8 مم |
| أنواع العلامات الإيمانية | شكل العلامة الإيمانية القياسي / الوسادة / الفتحة |
| نظام الكاميرا | انظر uo / أسفل هيكل البصريات |
| كاميرا رقمية بجهاز اقتران الشحنات | |
| تطابق النمط الهندسي | |
| أداء الآلة | |
| كرر دقة الموقف | ± 0.015 ملم |
| دقة الطباعة | ± 0.03 مم |
| استنادًا إلى نظام اختبار الطرف الثالث (CTQ) تحقق من دقة تكرار موضع طباعة معجون اللحام الفعلي | |
| دورة الزمن | <15 ثانية |
