تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: YUSH
إصدار الشهادات: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
رقم الموديل: YSL-E
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 12800~22800
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 3 أيام إلى 7 أيام
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 10 مجموعات / شهر

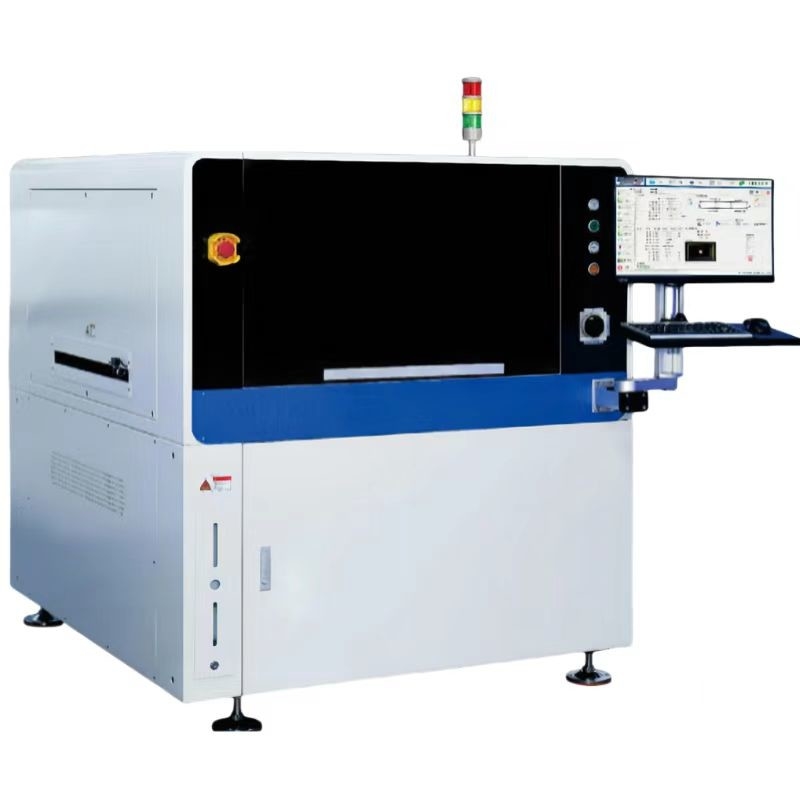

YSL-E طابعة الصبغة ذاتية التشغيل الكاملة عالية الدقة عالية السرعة
| 性能الجهاز الأداء | |
| 重复定位精度 دقة الموقع المتكررة | ±12.5um@6o CPK≥2.0 |
| 重复印刷 دقة الطباعةدقة الطباعة | ±22um@6o CPK≥2.0 |
| NCP-CT ((لا يتضمن التنظيف والطباعة) | < 7.5 ثانية |
| HCP-CT ((محتوي على التنظيف والطباعة) | 19s/pCs |
| 制程CT | خمس دقائق |
| 转线CT | ثلاث دقائق |
| 基板处理参数الجزء السفلي المعالجة أبىراميتر | |
| أقصى حجم لوحة | 510*510ملم |
| الحجم الأدنى لللوحة | 50*50ملم |
| 基板厚度 حجم سمك اللوحة | 0.4~6ملم |
| 取像机械范围 الكاميرا المدى الميكانيكي | 510*510ملم |
| أقصى وزن لوحة القاعدة | 5 كجم |
| 基板边缘间隙 مساحة صافية على حافة اللوحة | 2.5ملم |
| 过板高度 ارتفاع اللوح | 23 ملم فوق الخروج العلامة التجارية |
| ارتفاع النقل سرعة النقل | 900±40ملم |
| سرعة النقل (ماكس) | التحكم بالجزء، 1500mm/s ((ماكس)) |
| طريقة النقل اتجاه النقل | واحد مرحلة خط نقل |
|
اتجاه النقل اتجاه النقل |
اليسار الى اليمين اليسار الى اليمين |
| من اليمين إلى اليسار من اليمين إلى اليسار | |
| نفس الدخول والخروج | |
|
基板支??方法 نظام الدعم |
磁性顶针 ((65mm) دبوس مغناطيسي |
| 等高块 ((65mm) كتلة الدعم | |
| نظام التحكم الذاتي للطاولة اليدوية | |
|
基板 持 المقابس |
الجهاز اليدوي المضغوط على الشريحة اللوحية |
| 柔性边 侧 ضغط جانبي | |
| وظيفة استيعاب 真空吸附 وظيفة امتصاص | |
| 印刷参数طباعة المعلمات | |
| 印刷速度 سرعة الطباعة | 10~200mm/sec |
| 印刷压力 ضغط الطباعة | 0.5 ~ 20 كجم |
| 印刷模式 وضع الطباعة | 单或双 刀 طباعة واحدة / مرتين |
| نوع الـ (كويجي) | قناة (من زاوية 45/55/60) مطاطية / شفرة (زاوية 45/55/60) |
| 脱模距离 إيقاف | 0~20ملم |
| 脱模速度 سرعة الصدمة | 0 ~ 20 ملم / ثانية |
| 钢网框架尺寸 حجم الإطار النموذجي | 470*370mm~737*737mm |
| طريقة تحديد الحديد | تحديد الاتجاه الذاتي ((兼容手动补偿调整) |
| 清洗参数التنظيف المعلمات | |
| 清洗方式 نظام التنظيف | 干擦،湿擦،真空 جاف، رطب الفراغ ثلاثة أنماط |
| التنظيف عالي السرعة | تعالوا نظفوا النسيج |
| نظام التنظيف | 侧喷淋式 نوع رش الجانبي |
| 清洗行程 ضربة تنظيف | اعتماداً على الصفحة العليا من أجل إنتاج تلقائي |
| مكان التنظيف مكان التنظيف | 后置清洗 بعد التنظيف |
| سرعة التنظيف سرعة التنظيف | 10-200mm/sec |
| كمية السوائل المستخدمة في التنظيف | توليد تلقائي ، قابلة للتعديل يدويا |
| كمية استخدام ورق التنظيف | توليد تلقائي ، قابلة للتعديل يدويا |
| 影像参数الرؤية المعلمات | |
| 影像视域 CCD FOV | 10*8ملم |
| نوع الكاميرا | 130 مليون كاميرا رقمية بكسل 130 ألف كاميرا رقمية |
| نظام التصوير نظام الكاميرا | الصورة العلوية، مصدر الضوء بدون ضبط الحد |
| 取像CT ((流光) وقت دورة الكاميرا | 300 ثانية |
|
基准点类型 أنواع العلامات الثقة |
标准形状基准点شكل العلامة الائتمانية القياسية |
| مثل: دائرة,方形, 形,十字, مربع,الماس, الصليب | |
| الـ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ ¥ | |
| حجم العلامة حجم العلامة | 0.3-6ملم |
| عدد العلامات رقم العلامات | ماكس: 4 أجزاء |
| 防呆点数 (عدد نقاط الوقاية) | الحد الأقصى: 1 قطعة |
| المعدات و الأجهزة المعلم | ||
| 功率要求 | مصدر الطاقة | AC:220±10٪، 50/60Hz 2.2KW |
| 压缩空气要求 耗气量 |
ضغط الهواء استهلاك الهواء |
4~6Kgf/cm2 约5L/min |
| درجة حرارة البيئة | -20°C~+45°C | |
| رطوبة بيئة العمل رطوبة بيئة العمل | 30%~60% | |
| 机器高度 ((去除三色灯)) مقاس الجهاز ((بدون ضوء البرج)) | 1500 ((H) ملم | |
| 机器长度 طول الجهاز | 1258 ((L) ملم | |
| 机器宽度 عرض الجهاز | 1425 ((W) mm | |
| وزن الجهاز وزن الجهاز | حوالي 1100 كجم | |
| 设备承重要求 متطلبات تحمل الحمولة للمعدات | 650 كجم/م | |
