تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: GKG
إصدار الشهادات: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
رقم الموديل: جي 9+
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD10000~68000
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 3-5 أيام
شروط الدفع: خطاب الاعتماد، د/ف، تي/تي، ويسترن يونيون، بايبال
القدرة على العرض: 100 قطعة
مصدر الطاقة: |
التيار المتردد: 220±10%، 50/60 هرتز، 2.5 كيلو وات |
ضغط جوي: |
4 ~ 6 كجم / سم ² |
استهلاك الهواء: |
تقريبا: 5 لتر/دقيقة |
درجة حرارة التشغيل: |
-20 درجة ~ + 45 درجة |
رطوبة العملية: |
30%~60% |
أبعاد الماكينة (بدون ضوء البرج): |
1530 (ارتفاع) ملم |
طول الماكينة: |
1172 ((L) ملم |
عرض الآلة: |
1385 (عرض) ملم |
وزن الماكينة تقريبًا: |
تقريبا: 1000 كجم |
مصدر الطاقة: |
التيار المتردد: 220±10%، 50/60 هرتز، 2.5 كيلو وات |
ضغط جوي: |
4 ~ 6 كجم / سم ² |
استهلاك الهواء: |
تقريبا: 5 لتر/دقيقة |
درجة حرارة التشغيل: |
-20 درجة ~ + 45 درجة |
رطوبة العملية: |
30%~60% |
أبعاد الماكينة (بدون ضوء البرج): |
1530 (ارتفاع) ملم |
طول الماكينة: |
1172 ((L) ملم |
عرض الآلة: |
1385 (عرض) ملم |
وزن الماكينة تقريبًا: |
تقريبا: 1000 كجم |

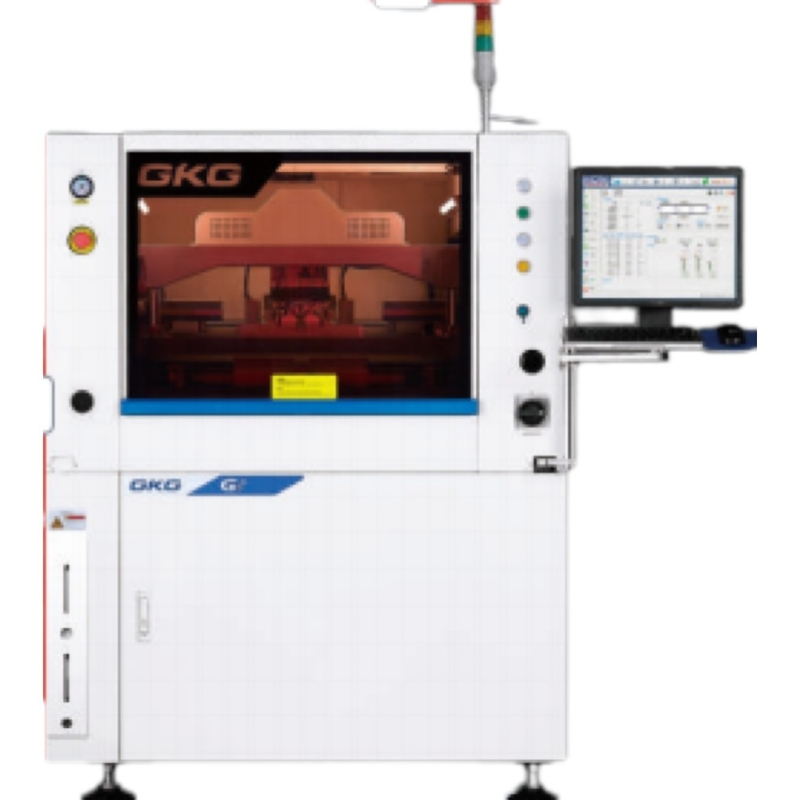

أوتوماتيكي G9 + طباعة معجون القصدير هو نموذج متطور لتطبيقات SMT المتطورة، والتي يمكن أن تلبي متطلبات عملية الطباعة من 03015، 0.25 درجة، دقة عالية وسرعة عالية.
الخصائص:
نظام مسار بصري جديد تماماً، ضوء دائري موحد و سطوع عالي لمصدر ضوء محوري.يسمح بسهولة التعرف على نقاط العلامة المختلفة (بما في ذلك نقاط العلامة غير المتساوية) مثل طلاء القصدير، طلاء النحاس، طلاء الفضة، لحام الهواء الساخن، FPC وأنواع مختلفة من مختلف ألوان PCB
هيكل موثوق للغاية مع حركة ثابتة XY. تعديل يدوي يجعل من السهل استيعاب مختلف سمك PCB.
نموذج جديد براءة الاختراع قاطرة توجيه يمكن تفكيكها،برمجة المسامير الجانبية مرنة،محددة لFPC،PCBwarpage،أداء خفض فريدة من نوعها
من خلال برمجة البرمجيات يمكن أن تمدد تلقائيًا وتسحب سمك PCB غير المتأثر.
اعتمادا على نظام المفرش الشامل الذي يعزز الاستقرار والعمر الزمني.
| معالجة الأساس | مجموعة الـ9+ |
| الحجم الأقصى لللوحة | 450*340ملم |
| الحد الأدنى لحجم اللوح | 50*50ملم |
| سمك اللوحة | 0.4~6ملم |
| الحد الأقصى لوزن اللوح | 3 كجم |
| مساحة خالية من حواف اللوحة | 2.5ملم |
| ارتفاع اللوحة | 15ملم |
| ارتفاع النقل | 900±40ملم |
| سرعة النقل | 1500mm/s ((ماكس) التحكم بالبرنامج |
| اتجاه النقل | مرحلة واحدة |
| مشبك لوح | براءة اختراع على العقدة العلوية |
| التشغيل الجانبي | |
| وظيفة الامتصاص | |
| النظام الرياضي | الدبوس المغناطيسي |
| كتلة الدعم | |
| منضدة يدوية للأعلى إلى أسفل |
| معايير الطباعة | مجموعة الـ9+ |
| إزالة | 0-20ملم |
| وضع الطباعة | مرة/ مرتين |
| أنواع الـ queegee | شفرة مطاطية/فولاذية (زاوية 45/55/60) |
| سرعة الطباعة | 10~200mm/sec |
| ضغط الطباعة | 0.5 ~ 20 كجم |
| حجم إطار القالب | 470*370mm~737*737mm |
| نظام التنظيف | نظام التنظيف من نوع المطر |
| امتصاص الفراغ المعزز | |
| الجاف، الرطب الفراغ ثلاثة أنماط | |
| التنظيف ذهابا وإيابا |
| أداء الآلة | مجموعة الـ9+ |
| دقة الموقع المتكررة | ±10um@6σ، CPK≥2.0 |
| دقة الطباعة | ± 18um@6σ ، CPK≥2.0 |
| وقت الدورة | < 7 ثانية |
| استنادا إلى نظام الاختبار من طرف ثالث ((CTQ) التحقق من الطباعة الفعلية لحام البستة | |
| الرؤية | مجموعة الـ9+ |
|---|---|
| CCD FOV | 10*8ملم |
| أنواع العلامات الثقة | أنواع العلامات الثقة |
| حفرة | |
| الوسادة | |
| نظام الكاميرا | البحث إلى أعلى / أسفل البصريات الهيكل |
| الكاميرا الرقمية | |
| مطابقة نمط الهندسة |
