تفاصيل المنتج
مكان المنشأ: جيانغشو
اسم العلامة التجارية: YUSH
إصدار الشهادات: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
رقم الموديل: F450
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 20000
تفاصيل التغليف: حزمة خشبية
وقت التسليم: 30 يوما
شروط الدفع: T/T
القدرة على العرض: 100 مجموعة شهريا
الحد الأقصى لحجم اللوحة: |
450 مم × 350 مم |
حجم اللوحة: |
50 مم × 50 مم |
سمك اللوحة: |
0.4 مم ~ 6 مم |
Warpage: |
الأعلى. ثنائي الفينيل متعدد الكلور 1 ٪ |
الحد الأقصى لوزن اللوحة: |
6 كجم |
تباعد حافة اللوحة: |
التكوين إلى 3 مم |
تباعد أسفل الحد الأقصى: |
20 ملم |
سرعة انتقال: |
1500 مم / ثانية (كحد أقصى) |
الحد الأقصى لحجم اللوحة: |
450 مم × 350 مم |
حجم اللوحة: |
50 مم × 50 مم |
سمك اللوحة: |
0.4 مم ~ 6 مم |
Warpage: |
الأعلى. ثنائي الفينيل متعدد الكلور 1 ٪ |
الحد الأقصى لوزن اللوحة: |
6 كجم |
تباعد حافة اللوحة: |
التكوين إلى 3 مم |
تباعد أسفل الحد الأقصى: |
20 ملم |
سرعة انتقال: |
1500 مم / ثانية (كحد أقصى) |

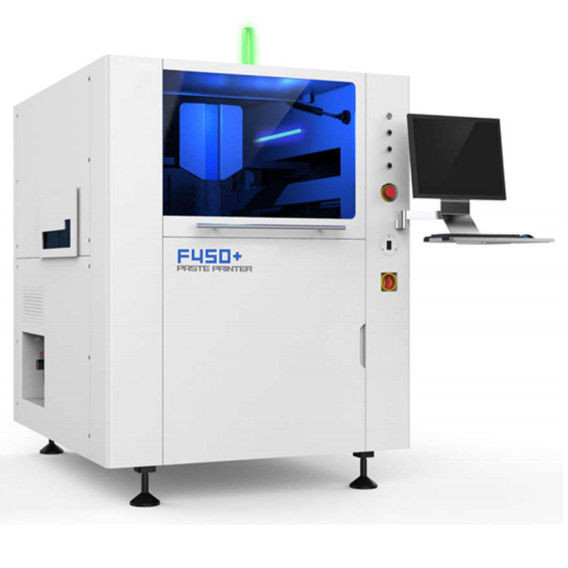

طابعة شفرة عالية الدقة ذاتية التشغيل F450
الوصف:
|
المعلمات F450+TM
|
|
|
معايير PCB
|
|
|
الحجم الأقصى لللوحة
|
450 ملم × 350 ملم
|
|
الحجم الأدنى لللوحة
|
50 ملم × 50 ملم
|
|
سمك PCB
|
0.4mm~6mm
|
|
صفحة حربية
|
الحد الأقصى لقطة الشريط الرقمي 1%
|
|
الحد الأقصى لوزن اللوح
|
6 كجم
|
|
مسافة حافة اللوحة
|
التكوين إلى 3 ملم
|
|
المسافة القصوى بين الجزء السفلي
|
20ملم
|
|
سرعة الإرسال
|
1500mm/s ((ماكس)
|
|
ارتفاع الحركة إلى
الأرض
|
900±40ملم
|
|
اتجاه العرض
|
يسار-يمين، يمين-يسار، يسار-يسار، يمين-يمين
|
|
طريقة الإرسال
|
سكة الحركة ذات مرحلة واحدة
|
|
طريقة جمع PCB
|
البرنامج يمكن أن يغير الضغط الجانبي المرن ((اختياري:
عدة نقاط على القاع أو فراغ جزئي أو فراغ كامل).
|
|
دعم مجلس الإدارة
طريقة
|
أصابع مغناطيسية، كتلة محاورية، مصابيح خاصة لقطع العمل
|
|
معايير الطباعة
|
|
|
رأس الطباعة
|
محركات محرك مستقيمة مستقلة
|
|
حجم إطار النموذج
|
370 ملم × 470 ملم ((470 على اليسار / اليمين) ~ 737 ملم × 737 ملم
|
|
مساحة الطباعة القصوى
|
450 ملم × 350 ملم
|
|
نوع الحفرة
|
مقشّر الشريط/مقشّر المطاط ((زاوية 45°/55°/60° حدّد
حسب تكنولوجيا الطباعة)
|
|
وضع الطباعة
|
طابعات ذات مقشرات واحدة أو مزدوجة
|
|
طول إزالة الطلاء
|
0.02 ملم إلى 12 ملم
|
|
سرعة الطباعة
|
من 6 إلى 200 مم/ثانية
|
|
ضغط الطباعة
|
0من 5 إلى 10 كجم
|
|
حركة الطباعة
|
± 250 ملم (من الوسط)
|
|
معايير الصورة
|
|
|
مجال الرؤية ((FOV)
|
6.4 ملم × 4.8 ملم
|
|
الجدول قابل للتعديل
مساحة
|
X,Y:±7.0mm θ:±2.0°
|
|
نوع النقطة المرجعية
|
النقطة المرجعية القياسية ((انظر معيار SMEMA) ،الربط
سقف/ثقب
|
|
نظام الكاميرا
|
الكاميرا الفردية، أعلى / أسفل بصرية تصوير الفردية
النظام، وضع مطابقة هندسية
|
|
معايير الأداء
|
|
|
محاذاة الصور
دقة متكررة
|
±12.5μ(±0.0005") @6 σ,Cpk≥2.0
|
|
طباعة متكررة
الدقة
|
±25μ(±0.001") @6 σ،Cpk ≥ 2.0
|
|
وقت الدورة
|
أقل من 7.5s
|
|
استبدال وقت الصف
|
أقل من 5 دقائق
|
|
المعدات
|
|
|
القوة
|
AC220V±10٪، 50/60HZ، 15A
|
|
الهواء المضغوط
|
4 ~ 6 كجم / سم2، 10.0 أنبوب
|
|
نظام التشغيل
|
ويندوز إكس بي
|
|
حجم المعدات
|
1140mm ((L) x 1400mm ((W) x 1480mm ((H) ((لا تشمل
(الارتفاع الضوئي للشاشة والألوان الثلاثية)
|
|
وزن المعدات
|
حوالي 1000 كجم
|
الخصائص:
1نظام كاميرات CCD عالية الاستقرار
مصدر ضوء رباعي الاتجاه قابل للتعديل ، مع الإضاءة المتساوية وجمع الصورة المثالي ، مما يجعل أنواع مختلفة من نقاط العلامة يمكن أن تكون تحديدًا جيدًا جدًا ((بما في ذلك نقطة العلامة الصلبة),للاستجابة للقصدير، المزخرف بالذهب، قصدير الرذاذ، FPC، وغيرها من أنواع الألوان المختلفة من PCB.
2.نظام تنظيف النماذج عالية الكفاءة
يضمن نظام المسح الجديد الاتصال الكامل مع الشبكة، ويزيد امتصاص الفراغ من إزالة معجون اللحام المتبقي في الشبكة بفعالية،و يتم تحقيق وظيفة التنظيف التلقائي الفعالة.
3نظام تحديد المواقع بسيط وموثوق به
سمك لوحة PCB التكيفية، الضغط الجانبي المرن قابل للتعديل البرمجي و جهاز دعم مغناطيسي،
4.نظام كاشف ذكي
نظام التحكم بالضغط الدقيق المضمن
