تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: YUSH
إصدار الشهادات: CE Mark
رقم الموديل: YS-G9
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: business negotiation
تفاصيل التغليف: حزمة خشبية
وقت التسليم: من 3 أيام إلى 7 أيام
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 25 مجموعة / مجموعات شهريا
رطوبة بيئة العمل: |
30٪ ~ 60٪ |
دقة محاذاة النظام والتكرار: |
± 12.5 ميكرون @ 6 Cpk≥2.0 |
إمكانية التكرار الفعلي لوضع معجون اللحام: |
± 18 ميكرون @ 6 Cpk≥2.0 |
مجال رؤية الصورة (FOV): |
8 * 6 مم |
وزن الآلة: |
تقريبا: حوالي 1000 كجم |
مزايا: |
سهل التشغيل ، يقلل من وقت التوقف لتغيير الخط |
رطوبة بيئة العمل: |
30٪ ~ 60٪ |
دقة محاذاة النظام والتكرار: |
± 12.5 ميكرون @ 6 Cpk≥2.0 |
إمكانية التكرار الفعلي لوضع معجون اللحام: |
± 18 ميكرون @ 6 Cpk≥2.0 |
مجال رؤية الصورة (FOV): |
8 * 6 مم |
وزن الآلة: |
تقريبا: حوالي 1000 كجم |
مزايا: |
سهل التشغيل ، يقلل من وقت التوقف لتغيير الخط |
1: حلول نظام مخصصة لتلبية الاحتياجات الفردية وخيارات مرنة لتطبيقات الإنتاج المختلفة.
2: تصميم ميكانيكي عالي الجودة احترافي ، دعم عملية طباعة معجون اللحام 03015 (متري) ، 14 عامًا من الخبرة في تصنيع الآلات عالية الجودة.
3. سهل التشغيل ، تقليل وقت التوقف عن العمل لتغيير الخط.الحد الأدنى من متطلبات الصيانة وتكاليف الصيانة.
4. استخدم أدوات برمجية ذكية لمراقبة العمليات وتتبعها في أي وقت.
مزايا التدريب الفني YSL
1. تقديم الخبرة في تصميم النظام وتشغيله وتدفق العملية
2. متخصصون لمساعدتك على تحسين كفاءة الإنتاج
3. خطة تدريبية شاملة
4. تدريب الشخصية وورش العمل
5. التدريب الداخلي

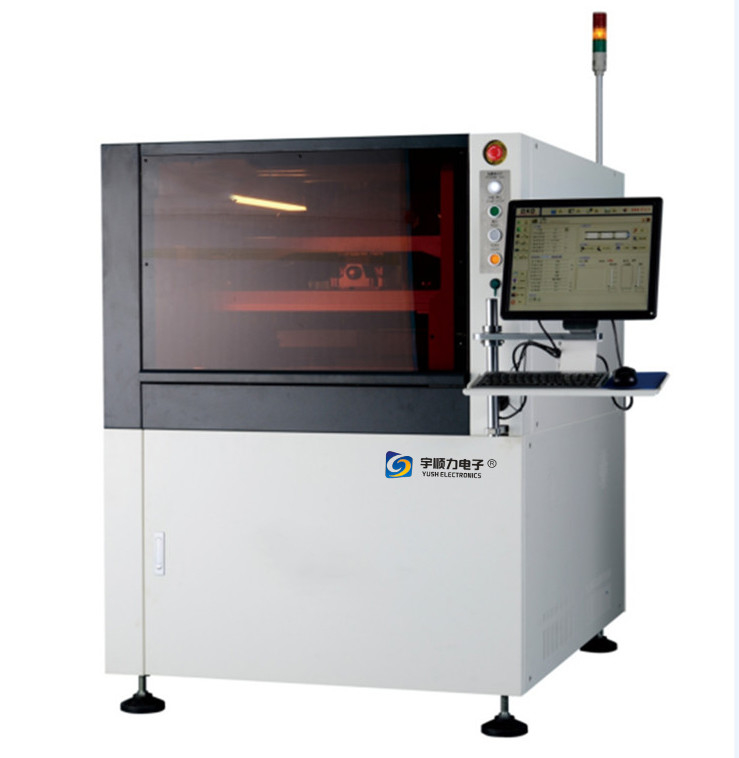

آلة طباعة لصق اللحام الأوتوماتيكية مقدمة الوظيفة
1. نظام الكاميرا الرقمية CCD:
نظام مسار بصري جديد تمامًا (1.3 مليون كاميرا رقمية) - ضوء حلقي موحد وضوء متحد المحور عالي السطوع ، جنبًا إلى جنب مع وظيفة السطوع القابلة للتعديل بشكل لا نهائي ، مما يجعل جميع أنواع نقاط التحديد يمكن تحديدها جيدًا (بما في ذلك نقطة مارك غير المتساوية) ، ومناسبة لـ مطلي بالقصدير ، مطلي بالنحاس ، مطلي بالذهب ، رش بالقصدير ، FPC وأنواع أخرى من ثنائي الفينيل متعدد الكلور بألوان مختلفة.
2- نظام تحديد المواقع بالسكك الحديدية
براءة اختراع نموذج المنفعة الوطنية رقم براءة الاختراع (ZL 2005100371991.6) ، جهاز مشبك جانبي مرن قابل للفصل وقابل للبرمجة ، للألواح المرنة ، وثنائي الفينيل متعدد الكلور المشوه ، والتسطيح العلوي الفريد.
من خلال برمجة البرامج ، يمكن تمددها تلقائيًا دون التأثير على سماكة القصدير.
3. تصميم هيكل مكشطة العلامة التجارية الجديدة
من خلال هيكل الكاشطة الجديد للسكك المنزلقة والأسطوانة ، تم تحسين استقرار التشغيل وإطالة عمر الخدمة.
4. نظام الكشف عن شبكة الصلب
من خلال تعويض مصدر الضوء فوق الاستنسل ، واستخدام CCD للتحقق من شبكة الاستنسل في الوقت الفعلي ، يمكنه اكتشاف والحكم بسرعة على ما إذا كان الاستنسل قد تم حظره بعد التنظيف ، وإجراء التنظيف التلقائي ، وهو اكتشاف ثنائي الأبعاد لثنائي الفينيل متعدد الكلور مجلس.نوع من المكملات.
5. نوع الزجاجة تعليب أوتوماتيكي ووظيفة الكشف عن معجون اللحام الأوتوماتيكي
أضف معجون اللحام تلقائيًا في نقاط منتظمة وثابتة لضمان جودة معجون اللحام وكمية معجون اللحام في الاستنسل.وذلك لضمان جودة الطباعة للعملاء وتحسين الإنتاجية.
يقوم المستشعر بإدارة كمية معجون اللحام على الاستنسل ، مما يتيح جودة ثابتة وطباعة مستمرة طويلة الأجل.تحسين الإنتاجية
6. معجون اللحام المتداول وظيفة الكشف
1. يتكون نظام الكشف عن سمك معجون اللحام بالاستنسل بشكل أساسي من جهاز استشعار مسافة الليزر المثبت خلف شعاع الممسحة.
2. مبدأ العمل هو أنه قبل أن تغادر الآلة المصنع ، سنقوم بتعيين المسافة من الليزر إلى المستشعر.عندما يكون قطر معجون اللحام المتداول أقل من 12 مم ، فإن البرنامج سوف ينبه ويطلب إضافة معجون اللحام أو مواصلة الإنتاج.إذا تم تكوين الجهاز في وقت واحد بوظيفة الصفيح الأوتوماتيكي ، فعندما تكون كمية القصدير أقل من القيمة المحددة ، فإنه سيضيف معجون اللحام تلقائيًا (كما هو موضح أعلاه).
3. جهاز استشعار المسافة بالليزر يستخدم مستشعر الليزر CMOS المدمج لمكبر الصوت لشركة Keyence.إنها تستخدم غلاف فولاذي مقاوم للصدأ ، والذي يتمتع برؤية ممتازة وسهل التشغيل.ما عليك سوى الضغط ثلاث مرات لإكمال الإعداد ، ويمكن لأي شخص القيام بذلك بسهولة.التعديلات والإعدادات.
7.Bottle نوع التعليب التلقائي ووظيفة الكشف التلقائي لصق جندى
أضف معجون اللحام تلقائيًا في نقاط منتظمة وثابتة لضمان جودة معجون اللحام وكمية معجون اللحام في الاستنسل.وذلك لضمان جودة الطباعة للعملاء وتحسين الإنتاجية.
يقوم المستشعر بإدارة كمية معجون اللحام على الاستنسل ، مما يتيح جودة ثابتة وطباعة مستمرة طويلة الأجل.تحسين الإنتاجية
8. واجهة جديدة متعددة الوظائف
مختصرا.سهل تنفيذه.وظيفة مراقبة درجة الحرارة والرطوبة في الوقت الحقيقي
9.جميع القضبان اللولبية والموجهات المنزلقة للآلة يتم إنتاجها بمنتجات أجنبية أصلية ، ويتم استيرادها لضمان الدقة والاستقرار
10. التوافق الرائد في الصناعة 4.0
من خلال التحميل أو الإخراج التلقائي لحالة الماكينة والمعلمات ، فإنه يوفر ضمانًا قويًا للإنتاج الذكي Industry 4.0 للعملاء.يمكنه تحقيق الاتصال السلس مع نظام MES الخاص بالعميل وتحقيق قدرة عالية على تتبع المنتج ؛الإدارة الذكية والتحكم في صيانة المعدات.
وفقًا لإدراك الإدارة في الموقع ، يتم تخصيص حقوق استخدام الموظفين الهندسيين على جميع المستويات بأنفسهم.
| معالجة الركيزة | |
| الحد الأقصى لحجم الركيزة (XxY) | 450 * 340 ملم |
| الحد الأدنى لحجم الركيزة (XxY) | 50 * 50 مم |
| أبعاد سمك الركيزة | 0.4 ~ 6 مم |
| الوزن الأقصى للركيزة | 3 كجم |
| إزالة حافة الركيزة | 2.5 ملم |
| ارتفاع في البحر | 17 ملم |
| ارتفاع ناقل الحركة | 900 ± 40 مم |
| سرعة النقل | 1500 مم / ثانية (الحد الأقصى) |
| طريقة التحويل | سكة نقل من قسم واحد |
| الركيزة لقط | قرص علوي قابل للسحب أوتوماتيكيًا |
| مقطع جانبي مرن | |
| مضخة شفط | |
| معلمات الطباعة | |
| أقصى مساحة طباعة (XxY) | 450 * 340 ملم |
| إصدار الطباعة (Snap-off) | 0-20 ملم |
| وضع الطباعة | طباعة شفرة طبيب مفردة أو مزدوجة |
| نوع مكشطة | مكشطة مطاطية / مكشطة فولاذية (زاوية 45/55/60) |
| سرعة الطباعة | 6 ~ 200 مم / ثانية |
| ضغط الطباعة | 0.5 ~ 10 كجم |
| حجم إطار القالب | 370 * 370 مم ~ 737 * 737 مم |
| طريقة التنظيف | الامتزاز بالفراغ المحسن |
| جاف ، رطب ، فراغ ثلاثة أوضاع | |
| التنظيف ذهابًا وإيابًا | |
| طريقة دعم الركيزة | كشتبان مغناطيسي |
| كتلة كفاف | |
| اضبط منصة الرفع يدويًا |
| صورة | |
| مجال رؤية الصورة (FOV) | 8 * 6 مم |
| نوع نقطة الإسناد | نقطة مرجعية قياسية للشكل |
| ضمادة | |
| الفجوة | |
| نظام الكاميرا | نظام الرؤية للتصوير العلوي / السفلي |
| كاميرا رقمية | |
| مطابقة تحديد المواقع الهندسية | |
| أداء | |
| دقة محاذاة النظام والتكرار | ± 12.5 ميكرون @ 6σوCpk≥2.0 |
| إمكانية التكرار الفعلي لوضع معجون اللحام | ± 18 ميكرون @ 6σوCpk≥2.0 |
| كرر الدقة لموضع طباعة معجون اللحام الفعلي بناءً على التحقق من نظام اختبار الطرف الثالث (CTQ ، ألمانيا) | |
| دورة الطباعة | <7.5 ثانية (باستثناء وقت الطباعة والتنظيف) |
| معدات | |
| متطلبات الطاقة | التيار المتردد: 220 ± 10٪ ، 50/60 هرتز ، 2.5 كيلو واط |
| متطلبات الهواء المضغوط | 4 ~ 6 كجم قوت / سم 2 |
| استهلاك الهواء | حوالي 5 لتر / دقيقة |
| درجة حرارة العمل | -20 درجة مئوية ~ + 45 درجة مئوية |
| رطوبة بيئة العمل | 30٪ ~ 60٪ |
| ارتفاع الماكينة (إزالة الضوء ثلاثي الألوان) | 1510 (ح) ملم |
| طول الماكينة | 1156 (ل) ملم |
| عرض الآلة | 1400 (W) ملم |
| وزن الآلة | تقريبا: حوالي 1000 كجم |
لماذا تختار YSL؟
يمكن أن توفر Dongguan Yushunli Automation Equipment Co.، Ltd. (YSL) أكثر أنظمة حلول طباعة معجون اللحام احترافًا لصناعة التصنيع الإلكتروني (SMT).بصفتها شركة تصنيع آلات طباعة معجون اللحام الأوتوماتيكية عالية الجودة ، فقد قادت دائمًا اتجاه الابتكار التكنولوجي في تجميع وإنتاج المكونات الإلكترونية.لفترة طويلة ، فازت YSL بثقة عدد لا يحصى من العملاء "ذوي الوزن الثقيل" في مجالات إلكترونيات السيارات ، والتكنولوجيا الطبية ، وتكنولوجيا الطيران ، والإلكترونيات الصناعية ، والصناعة العسكرية بجودتها الممتازة.
التكنولوجيا هي شغفنا.تسعى YSL إلى تحقيق جودة منتجات ممتازة وهي ملتزمة أيضًا بتقديم خدمة عملاء ممتازة.من الصين إلى أوروبا ، أو من سنغافورة إلى الولايات المتحدة - نهدف إلى إتقان جميع شبكات المبيعات والخدمات.مكرسة لتزويدك بالدعم الاحترافي الذي يغطي العالم!هل لديك أي استفسارات خاصة حول نظام الطباعة أو التجميع أو العملية في YSL؟لا تتوقف مسؤوليتنا عند المبيعات ، فبعد شراء معدات YSL ، سنحافظ على أقرب اتصال معك ونستجيب لجميع احتياجاتك بسرعة وبسرعة.سنبذل قصارى جهدنا لضمان التسليم في الوقت المحدد وأداء خدمات التركيب والصيانة على أعلى مستوى.بالإضافة إلى ذلك ، فإن خبرائنا في خدمتك على مدار 24 ساعة في اليوم ، وعلى استعداد لتزويدك بدعم التطبيقات للحفاظ على سير الإنتاج بسلاسة.
