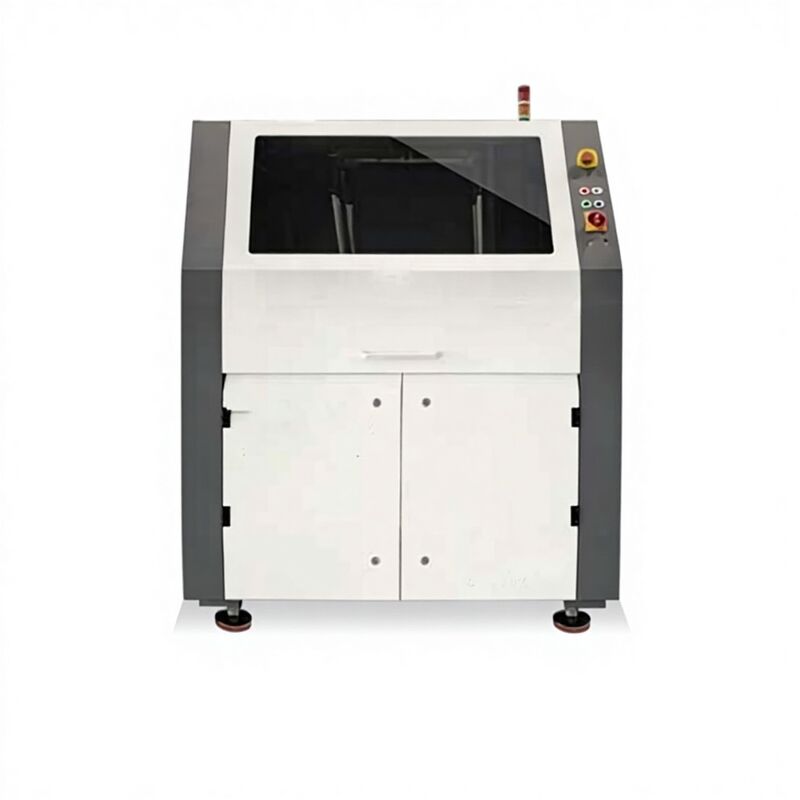

تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: YUSH
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: $19,000-22,000 / set
وزن: |
1050 كجم |
قوة: |
10 كيلوواط |
الجهد االكهربى: |
220 فولت/380 فولت |
جانب عملية ثنائي الفينيل متعدد الكلور: |
≥3 |
وزن ثنائي الفينيل متعدد الكلور: |
≥5 كجم |
سمك ثنائي الفينيل متعدد الكلور: |
1-6 ملم |
سرعة نقل ثنائي الفينيل متعدد الكلور: |
0.2-10 |
أبعاد الجهاز: |
1435 (طول) * 1800 (عرض) * 1670 (ارتفاع) ملم |
التخليص العلوي لثنائي الفينيل متعدد الكلور: |
120 ملم |
إزالة الجزء السفلي من PCB: |
60 ملم |
ارتفاع الحزام الناقل: |
900 ± 20 مم |
نطاق ناقل قابل للتعديل: |
50-450 ملم |
ضغط سحب الهواء: |
0.6 |
استهلاك النيتروجين: |
1.5 |
الحد الأقصى لاستهلاك الطاقة: |
<12 كيلو واط |
وزن: |
1050 كجم |
قوة: |
10 كيلوواط |
الجهد االكهربى: |
220 فولت/380 فولت |
جانب عملية ثنائي الفينيل متعدد الكلور: |
≥3 |
وزن ثنائي الفينيل متعدد الكلور: |
≥5 كجم |
سمك ثنائي الفينيل متعدد الكلور: |
1-6 ملم |
سرعة نقل ثنائي الفينيل متعدد الكلور: |
0.2-10 |
أبعاد الجهاز: |
1435 (طول) * 1800 (عرض) * 1670 (ارتفاع) ملم |
التخليص العلوي لثنائي الفينيل متعدد الكلور: |
120 ملم |
إزالة الجزء السفلي من PCB: |
60 ملم |
ارتفاع الحزام الناقل: |
900 ± 20 مم |
نطاق ناقل قابل للتعديل: |
50-450 ملم |
ضغط سحب الهواء: |
0.6 |
استهلاك النيتروجين: |
1.5 |
الحد الأقصى لاستهلاك الطاقة: |
<12 كيلو واط |
| فئة المعلمة | اسم المعلمة | المواصفات |
|---|---|---|
| معلمات الجسم | أبعاد الجهاز | 1435 (طول) * 1800 (عرض) * 1670 (ارتفاع) |
| وزن المعدات (كجم) | 1050 | |
| الخلوص العلوي للوحة PCB | 120 | |
| الخلوص السفلي للوحة PCB | 60 | |
| جانب معالجة لوحة PCB | ≥3 | |
| ارتفاع حزام النقل عن الأرض | 900±20 | |
| سرعة نقل لوحة PCB | 0.2-10 | |
| وزن لوحة PCB (كجم) | ≤5 | |
| سمك لوحة PCB (بما في ذلك التركيب) | 1-6 | |
| نطاق قابل للتعديل لحزام النقل | 50-450 | |
| طريقة تعديل عرض حزام النقل | كهربائي | |
| اتجاه نقل لوحة PCB | من اليسار إلى اليمين | |
| ضغط مدخل الهواء | 0.6 | |
| إمداد النيتروجين | يوفره العميل | |
| ضغط مدخل النيتروجين | 0.6 | |
| استهلاك النيتروجين | 1.5 | |
| نقاوة النيتروجين المطلوبة | >99.999 | |
| الجهد | 380 | |
| التردد | 50/60 | |
| أقصى استهلاك للطاقة | <12 | |
| الحد الأقصى للتيار | <25 | |
| ضوضاء الآلة | <65 | |
| واجهة الاتصال | SMEMA | |
| نظام اللحام | أقصى حركة لمحور X للحام | 510 |
| أقصى حركة لمحور Y للحام | 450 | |
| أقصى حركة لمحور Z للحام | 60 | |
| الحد الأدنى لقطر فوهة اللحام الخارجي | 5.5 | |
| قطر فوهة اللحام الداخلي | 2.5-10 | |
| أقصى ارتفاع للقمة | 5 | |
| سعة فرن القصدير | حوالي 13 كجم (Sn63Pb) / حوالي 12 كجم (خالي من الرصاص) | |
| أقصى درجة حرارة للحام | 330 | |
| طاقة تسخين فرن القصدير | 1.15 | |
| نظام التسخين المسبق | نطاق درجة حرارة التسخين المسبق | <200 |
| طاقة التسخين | 6 | |
| طريقة التسخين | هواء ساخن | |
| نظام الرش | أقصى حركة لمحور X للرش | 510 |
| أقصى حركة لمحور Y للرش | 450 | |
| ارتفاع الرش | 60 | |
| سرعة تحديد الموضع | <200 | |
| سعة خزان التدفق | 2 |
بعد أن يتحكم البرنامج المبرمج مسبقًا لرأس الرش في تحريك لوحة PCB إلى الموضع المحدد، يتم رش الأجزاء التي تحتاج إلى لحام فقط بالتدفق. بعد الرش والتسخين المسبق، تقوم منصة المضخة الكهرومغناطيسية بقيادة المضخة الكهرومغناطيسية إلى الموضع المطلوب وفقًا للبرنامج المحدد مسبقًا للحام، ثم تكمل عملية اللحام.
يؤدي استخدام مضخة كهرومغناطيسية بدلاً من مضخة ميكانيكية إلى توفير قمم موجة مستقرة أثناء التشغيل، والقضاء على التآكل الميكانيكي، وتقليل إنتاج النفايات. تشتمل وحدة اللحام على نظام حركة عالي الدقة لضمان دقة العملية، بينما تقلل العمليات المتخصصة بشكل كبير من ظاهرة جسر القصدير. يتم تحسين تجربة المستخدم مع كاميرات مراقبة اللحام والكشف التلقائي عن ارتفاع الموجة.
يستخدم نظام النقل النقل بالبكرات، مما يزيد من مساحة اللحام ويسهل لحام المكونات الموجودة بالقرب من حواف اللوحة.
يتميز الجهاز القياسي بفوهات قطرات دقيقة مستوردة من ألمانيا بقطر 130 ميكرومتر، مما يضمن تطبيقًا موحدًا للتدفق على مناطق اللحام المطلوبة. الحد الأدنى لمساحة الرش هو 3 مم، مما يوفر 90٪ على الأقل من التدفق مقارنة بطرق الرش التقليدية. للتطبيقات التي تتطلب دقة أقل، تتوفر فوهات رش بديلة لعمليات رش أسرع.
يتم تشغيل جميع حركات الوحدات بواسطة محركات سيرفو ومسامير كروية، مما يضمن تشغيلًا سلسًا ومستقرًا مع تكرار يصل إلى 0.05 مم.
