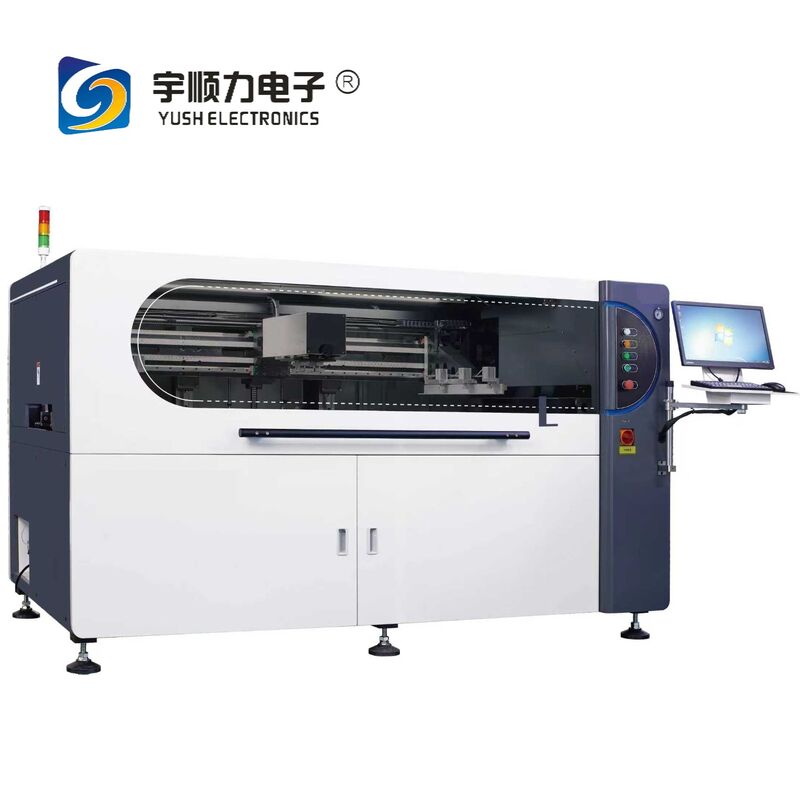

تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: YUSH
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: $30,000 / set
وزن: |
1500 كجم |
الجهد االكهربى: |
220 فولت |
الحجم الأدنى: |
520 × 300 ملم |
الحجم الأقصى: |
1500x750 ملم |
الحد الأدنى لحجم ثنائي الفينيل متعدد الكلور: |
50 × 50 ملم |
PCB أقصى الحجم: |
1200 × 350 ملم |
سمك ثنائي الفينيل متعدد الكلور: |
0.4-6mm |
الـ Pcb Warpage: |
<1% |
سرعة النقل: |
ماكس 1500 مم / ثانية |
سرعة الطباعة: |
10-200 ملم/ثانية |
ضغط الطباعة: |
0.5-25 كجم |
كرر دقة الموقف: |
± 0.015 ملم |
دقة الطباعة: |
± 0.025 مم |
نوع الكاميرا: |
130 ميجابكسل |
درجة حرارة العمل: |
-20 ℃ -45 ℃ |
وزن: |
1500 كجم |
الجهد االكهربى: |
220 فولت |
الحجم الأدنى: |
520 × 300 ملم |
الحجم الأقصى: |
1500x750 ملم |
الحد الأدنى لحجم ثنائي الفينيل متعدد الكلور: |
50 × 50 ملم |
PCB أقصى الحجم: |
1200 × 350 ملم |
سمك ثنائي الفينيل متعدد الكلور: |
0.4-6mm |
الـ Pcb Warpage: |
<1% |
سرعة النقل: |
ماكس 1500 مم / ثانية |
سرعة الطباعة: |
10-200 ملم/ثانية |
ضغط الطباعة: |
0.5-25 كجم |
كرر دقة الموقف: |
± 0.015 ملم |
دقة الطباعة: |
± 0.025 مم |
نوع الكاميرا: |
130 ميجابكسل |
درجة حرارة العمل: |
-20 ℃ -45 ℃ |
| المعلمة | المواصفات |
|---|---|
| الحد الأدنى للحجم | 520 × 300 مم |
| الحد الأقصى للحجم | 1500 × 750 مم |
| السماكة | 20-40 مم |
| وضع تحديد موضع الاستنسل | تحديد الموضع اليدوي |
| المعلمة | المواصفات |
|---|---|
| الحد الأدنى لحجم لوحة PCB | 50 × 50 مم |
| الحد الأقصى لحجم لوحة PCB | 1200 × 350 مم |
| سماكة لوحة PCB | 0.4-6 مم |
| التواء لوحة PCB | <1% |
| الخلوص من حافة لوحة PCB | 2.5 مم |
| ارتفاع اللوحة | 25 مم |
| ارتفاع النقل | 900 ± 40 مم |
| سرعة النقل | بحد أقصى 1500 مم/ثانية قابلة للبرمجة |
| وضع النقل | مسار نقل قسم واحد |
| الوزن الأقصى للوحة PCB | 7 كجم |
| اتجاه النقل | يسار-يمين؛ يمين-يسار؛ يسار-يسار؛ يمين-يمين |
| المعلمة | المواصفات |
|---|---|
| سرعة الطباعة | 10-200 مم/ثانية |
| ضغط الطباعة | 0.5-25 كجم |
| وضع الطباعة | طباعة بشفرة مسح واحدة أو مزدوجة |
| مسافة التحرير | 0-20 مم |
| وضع الفصل | فصل ثلاثي المراحل |
| نوع شفرة المسح | شفرة مسح مطاطية / شفرة مسح فولاذية |
| سرعة التحرير | 0-20 مم/ثانية |
| المعلمة | المواصفات |
|---|---|
| دقة موضع التكرار | ± 0.015 مم |
| دقة الطباعة | ± 0.025 مم |
| وقت الدورة (باستثناء التنظيف) | <15 ثانية |
| وقت التغيير | <5 دقائق |
| المعلمة | المواصفات |
|---|---|
| مسار التنظيف | توليد تلقائي |
| موضع التنظيف | تنظيف يميني |
| سرعة التنظيف | 10-200 مم/ثانية |
| استهلاك سائل التنظيف | قابل للتعديل تلقائيًا ويدويًا |
| استهلاك ورق التنظيف | قابل للتعديل تلقائيًا ويدويًا |
| المعلمة | المواصفات |
|---|---|
| مجال رؤية CCD | 10 × 8 مم |
| نوع الكاميرا | كاميرا رقمية بدقة 130 ميجابكسل |
| نظام الكاميرا | هيكل خيار القفل لأعلى/لأسفل |
| وقت دورة الكاميرا | 150 مللي ثانية |
| حجم العلامة | 0.1-6 مم |
| عدد البقاء بعيدًا | الحد الأقصى: قطعة واحدة |
| عدد العلامات | الحد الأقصى: 4 قطع |
| الكشف ثنائي الأبعاد | يكتشف القصدير المنخفض / الطباعة المفقودة / القصدير المستمر |
| المعلمة | المواصفات |
|---|---|
| وزن الجهاز | 1500 كجم |
| مصدر الطاقة الرئيسي | تيار متردد: 220 ± 10 فولت؛ 50/60 هرتز، 3.5 كيلو واط مع تيار مستقر ومصدر طاقة |
| سلك التأريض | المعدات تتطلب تأريضًا منفصلاً |
| نوع القابس | الإنجليزية SS145 (13 أمبير) |
| مصدر إمداد الهواء الرئيسي | مصدر غاز صناعي 4.0-6 كجم/سم مربع، قطر مجرى هواء مستقيم 8 مم |
| المعلمة | المواصفات |
|---|---|
| درجة حرارة العمل | -20 درجة مئوية إلى 45 درجة مئوية |
| رطوبة بيئة العمل | 30% إلى 60% |
| الحماية الكهروستاتيكية | حماية كهروستاتيكية من التأريض ESD |
