إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                آلة قطع V لوحات PCB بدقة 0.05 مم,AC220V آلة إزالة اللوحات PCB,قاطع لوحات PCB متوازي بتردد 50 هرتز, AC220V PCB depaneling machine, 50HZ parallel PCB cutter


وزن:	185 كجم	قوة:	10 كيلوواط
الجهد االكهربى:	220 فولت ، 110 فولت	مصدر الغاز:	0.5Mpa 50NL/دقيقة
أقصى حجم بالقطع:	1250 ملم * 650 ملم	الحد الأدنى لحجم التصنيع:	105 ملم * 105 ملم
سمك اللوح:	0.4 ملم ~ 3.2 ملم	دقة موازية:	± 0.05 مم
دقة سمك المتبقية:	± 0.05 مم	حجم الآلة:	الطول 2400 ملم * العرض 1900 ملم * الارتفاع 1600 ملم
مزود الطاقة:	تيار متردد 220 فولت ± 5 فولت، 1 ™ 50 هرتز 5 كيلو فولت أمبير	متطلبات الفراغ:	15 م 3 / دقيقة، 50 مم / اق
دقة الملعب:	± 0.05 مم	محاذاة الشفرة:	± 0.05 مم
المكونات الأساسية:	PLC، المحرك، المحمل، المحرك، التروس، المضخة

وزن:	185 كجم
قوة:	10 كيلوواط
الجهد االكهربى:	220 فولت ، 110 فولت
مصدر الغاز:	0.5Mpa 50NL/دقيقة
أقصى حجم بالقطع:	1250 ملم * 650 ملم
الحد الأدنى لحجم التصنيع:	105 ملم * 105 ملم
سمك اللوح:	0.4 ملم ~ 3.2 ملم
دقة موازية:	± 0.05 مم
دقة سمك المتبقية:	± 0.05 مم
حجم الآلة:	الطول 2400 ملم * العرض 1900 ملم * الارتفاع 1600 ملم
مزود الطاقة:	تيار متردد 220 فولت ± 5 فولت، 1 ™ 50 هرتز 5 كيلو فولت أمبير
متطلبات الفراغ:	15 م 3 / دقيقة، 50 مم / اق
دقة الملعب:	± 0.05 مم
محاذاة الشفرة:	± 0.05 مم
المكونات الأساسية:	PLC، المحرك، المحمل، المحرك، التروس، المضخة

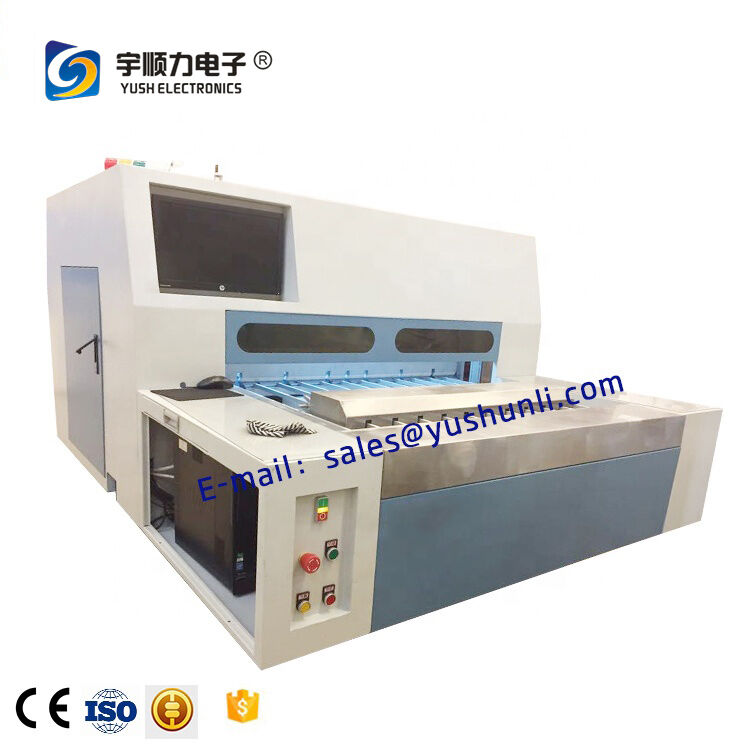

آلة قطع V لوحات PCB بجهد 220 فولت تيار متردد وتردد 50 هرتز ودقة توازي 0.05 مم

AC220V 50HZ دقة موازية 0.05mm PCB V قطع آلة

آلة CNC V-CUT YSVC-1200 / PCB V Cut Machine

المواصفات التقنية

القوة	AC220V ± 5V، 1 ¢ 50HZ 5KVA
مصدر الغاز	0.5Mpa 50NL/min
الحجم الأقصى للآلات	1250mm × 650mm
الحد الأدنى للقياس	105 ملم × 105 ملم
سمك اللوحة	0.4 ملم ~ 3.2 ملم
الدقة	دقة موازية ± 0.05 ملم
حجم الجهاز	L2400mm × W1900mm × H1600mm
وزن الجهاز	185 كجم

خصائص الجهاز وقدراته

اسم الجهاز: آلة CNC V-CUT YSVC-1200
الطاقة: AC220V ± 5V ، 1 ¢ 50HZ 5KVA (تتطلب منظم الطاقة)
مصدر الغاز: 0.5Mpa 50NL/Min
الفراغ: الحد الأدنى لحجم الرياح 15m3/min؛ الحد الأدنى للضغط الساكن 50mm/Aq
الحجم الأقصى للمعالجة: 1250mm × 650mm
الحجم الأدنى للمعالجة: 105mm × 105mm
سمك اللوحة: 0.4mm ~ 3.2mm
دقة عالية: دقة موازية ± 0.05mm ، دقة السماكة المتبقية: ± 0.05mm ، التراجع: ± 0.05mm ، محاذاة الشفرة العليا والسفلية ± 0.05mm

موقع المعالجة:المسافة من القطع الأول إلى الحافة 8 ملم على الأقل، وعدد غير محدود من خطوط القطع لكل جانب، إمكانية ضبط تعسفي.

تكوين آلة الآلة:يمكن تعيين عدد سكاكين القفز المعالجة ومواقف الشفرة ومواقف الأدوات بشكل تعسفي.

إعداد سمك الباقي:ثلاثة أنواع من إعدادات السماكة المتبقية المتاحة لثلاثة اختلافات عمق مختلفة على سطح واحد.

هيكل الجهاز:يضمن نهج التصميم المتكامل لقاعدة آلة الصب الاستقرار المتفوق وموثوقية الأداء.

نظام التشغيل

نظام مايكروسوفت ويندوز إكس بي مع واجهة تشغيل باللغة الإنجليزية بالكامل من أجل سهولة الفهم والتشغيل
إجراءات تعيين المعلمات البسيطة: تعيين أبعاد اللوحة، ومواقف خط القطع، ثم إكمال إعدادات معالجة سمك البقية
إظهار الرسوم التوضيحية في الوقت الحقيقي مع أيقونات تتبع العملية التي تظهر وضعية المعالجة الحالية
وظيفة الاختبار تمنع الخردة بسبب إعدادات البيانات غير الصحيحة - يثبت قطع الاختبار دقة الموقف قبل المعالجة الكاملة
وظيفة حماية الأداة يمنع الضرر من سمك المتبقي غير صحيح وإعدادات قطر الأداة الخارجية

تكوين الأجهزة

جميع محاور الماكينة تستخدم أنظمة التحكم الخدمي المستوردة للحصول على أقصى استقرار ودقة الأداء
محور دفع الصفيحة ، وعجلة السكين ، ومحور السكين العلوي يحتوي على محركات سيرفو وعجلات سيرفو
التحكم الرئيسي بواسطة بطاقة التحكم في الحركة ذات ستة محاور من الولايات المتحدة للتحكم في الحركة المتقدمة
