إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                آلة علامة ليزر SMT,آلة فصل لوحات الدوائر المطبوعة أحادية المسار,نظام النقش بالليزر YSL-510, single-lane PCB depaneling machine, YSL-510 laser marking system


وزن:	750 كجم	الجهد االكهربى:	220 فولت/110 فولت
دقة تحديد المواقع المتكررة:	± 0.02 مم	حجم ثنائي الفينيل متعدد الكلور:	510*460 مللي متر
طول الموجة:	355 نانومتر، 532 نانومتر، 1064 نانومتر، 10640 نانومتر	قوة الخدمة:	الأشعة فوق البنفسجية (3 واط، 5 واط)، الأخضر (7 واط، 10 واط)، الألياف (10 واط، 20 واط، 30 واط)، ثاني
نطاق وضع العلامات بالليزر:	5050-510460 مللي متر	سرعة وضع العلامات:	7000mm/s
وضع علامة على الموقف:	± 0.05 ملم	سمك ثنائي الفينيل متعدد الكلور:	0.5-5 ملم
الطلب على الكهرباء:	220 فولت/50 هرتز، ≈2500 واط	درجة الحرارة المحيطة:	20-28 ℃
رطوبة:	30%-60%	الضغط الجوي:	0.4-0.6 ميجا باسكال
أبعاد:	92015001500 مللي متر

وزن:	750 كجم
الجهد االكهربى:	220 فولت/110 فولت
دقة تحديد المواقع المتكررة:	± 0.02 مم
حجم ثنائي الفينيل متعدد الكلور:	510*460 مللي متر
طول الموجة:	355 نانومتر، 532 نانومتر، 1064 نانومتر، 10640 نانومتر
قوة الخدمة:	الأشعة فوق البنفسجية (3 واط، 5 واط)، الأخضر (7 واط، 10 واط)، الألياف (10 واط، 20 واط، 30 واط)، ثاني
نطاق وضع العلامات بالليزر:	5050-510460 مللي متر
سرعة وضع العلامات:	7000mm/s
وضع علامة على الموقف:	± 0.05 ملم
سمك ثنائي الفينيل متعدد الكلور:	0.5-5 ملم
الطلب على الكهرباء:	220 فولت/50 هرتز، ≈2500 واط
درجة الحرارة المحيطة:	20-28 ℃
رطوبة:	30%-60%
الضغط الجوي:	0.4-0.6 ميجا باسكال
أبعاد:	92015001500 مللي متر

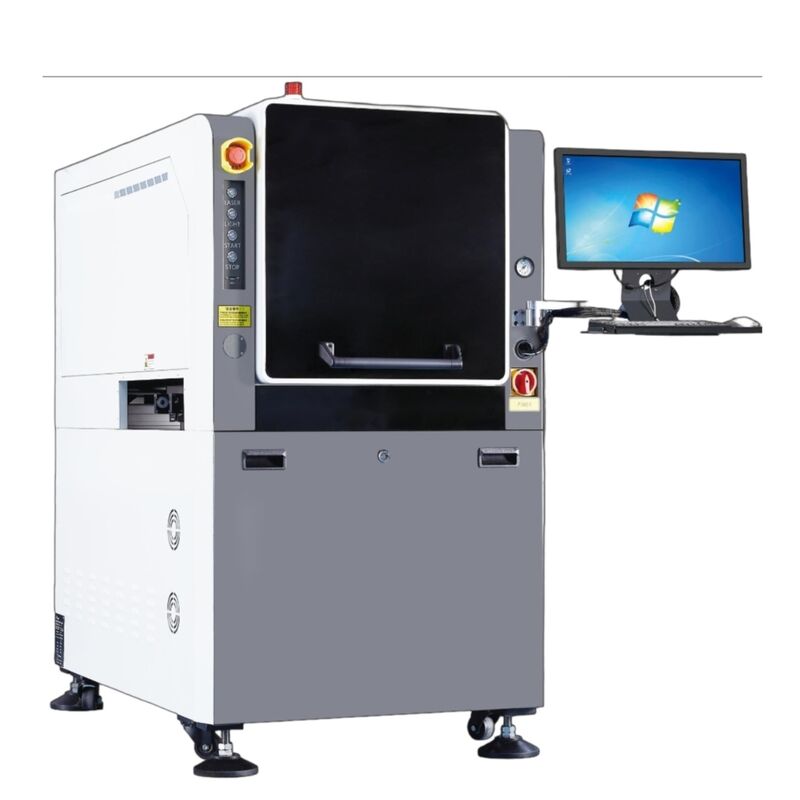

YSL-510 SMT في خط واحد ليزر واحد محطة ليزر علامة آلة

YSL-510 SMT آلة وضع علامات بالليزر في الخط مع ليزر واحد واحد

نظام علامة ليزر عالي الدقة مصمم لخطوط إنتاج SMT ، يحتوي على تصحيح الرؤية المحوري لتطبيقات علامة PCB الدقيقة.

المواصفات التقنية

النموذج	YSL-510 (رؤية محاورية ذات رأس واحد)
طول الموجة	355nm، 532nm، 1064nm، 10640nm
طاقة الليزر	الأشعة فوق البنفسجية (3W، 5W) ، الخضراء (7W، 10W) ، الألياف (10W، 20W، 30W) ، ثاني أكسيد الكربون (10W، 20W، 30W)
نطاق العلامة	50×50mm إلى 510×460mm
حجم الـ PCB	510×460ملم
سرعة العلامة	ما يصل إلى 7000 مم/ثانية مثال: 3 × 3 ملم الحبر الأبيض رمز QR مع 55 رقما تم الانتهاء من خلال 1 ثانية
دقة وضع العلامة	± 0.05 ملم(يمكن تخصيصها وفقًا لمتطلبات)
دقة الموقع المتكررة	± 0.02 ملم
النظام البصري	تصحيح بصري بالعين المتكافئة للحصول على الرسومات القياسية ، والتمييز الدقيق على FPC ، والألواح الناعمة / الصلبة والمواقف المشوهة
سمك الـ PCB	0.5-5ملم(مواصفات سميكة متوفرة كخيار مخصص)
متطلبات الطاقة	220 فولت / 50 هرتز ، الطاقة الإجمالية ≈ 2500 واط

أنواع الشفرات والتنسيقات المدعومة

أنواع الباركود 1D	الرمز 39، الرمز 25، الرمز 93، الرمز 128، EAN-13، EAN-8، ISBN وغيرها
أنواع رموز QR ثنائية الأبعاد	داتا ماتريكس، رمز QR، رمز Micro QR، PDF417، رمز 49، رمز 16k وغيرها من التنسيقات الشائعة
حجم معالجة رموز QR	1.5mm × 1.5mm إلى 20mm × 20mm الحجم الأدنى يعتمد على محتوى رمز QR
أنواع الشخصيات	الخطوط TrueType ، الخطوط ذات سطر واحد (JSF) ، الخطوط SHX ، الخطوط Dot matrix (DMF)
صيغ الملفات المدعومة	DXF ، PLT ، Excel ، TXT وغيرها من التنسيقات الشائعة
تحديد المواقع التلقائي	يدعم التقاط الصور التلقائي، وضع الموقع 2، 3، و 4 نقاط

المواصفات الفيزيائية وظروف التشغيل

الأبعاد والوزن	920×1500×1500ملم، الوزن: 750 كجم
درجة الحرارة المحيطة	20-28 درجة مئوية، الرطوبة: 30-60٪
متطلبات ضغط الهواء	الهواء المضغوط: 0.4-0.6Mpa

الرسم البياني للأبعاد
