Smt Laser Cutting Machine/pcb Board v Cutting Machine

تفاصيل المنتج

مكان المنشأ: جيانغسو، الصين

اسم العلامة التجارية: YUSH

شروط الدفع والشحن

الحد الأدنى لكمية: 1 مجموعة

الأسعار: $12,000-38,000 / set

احصل على أفضل سعر

تفاصيل المنتج

وصف المنتج

إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT laser cutting machine,PCB board cutting machine,PCB depaneling machine with warranty, PCB board cutting machine, PCB depaneling machine with warranty


وزن:	3500 كجم	قوة:	10 كيلوواط
الجهد االكهربى:	220V ، 380V	سرعة القطع:	01.0 ~ 100 مم / ثانية
دقة متكررة:	± 0.01mm	وضع التحكم:	IPC الصناعية وأجهزة الكمبيوتر
وضع القيادة:	محرك سيرفو للتيار المتردد	دقة القطع:	± 0.05 مم
سرعة المغزل:	ماكس 100000 دورة في الدقيقة	الطول الموجي لليزر:	355 نانومتر
قوة الليزر:	10 واط	التنسيق القصوى:	610 مم × 500 مم
سرعة المنصة:	50 م/دقيقة	دقة تحديد المواقع:	± 3 ميكرومتر
التكرار:	± 1 ميكرومتر

وزن:	3500 كجم
قوة:	10 كيلوواط
الجهد االكهربى:	220V ، 380V
سرعة القطع:	01.0 ~ 100 مم / ثانية
دقة متكررة:	± 0.01mm
وضع التحكم:	IPC الصناعية وأجهزة الكمبيوتر
وضع القيادة:	محرك سيرفو للتيار المتردد
دقة القطع:	± 0.05 مم
سرعة المغزل:	ماكس 100000 دورة في الدقيقة
الطول الموجي لليزر:	355 نانومتر
قوة الليزر:	10 واط
التنسيق القصوى:	610 مم × 500 مم
سرعة المنصة:	50 م/دقيقة
دقة تحديد المواقع:	± 3 ميكرومتر
التكرار:	± 1 ميكرومتر

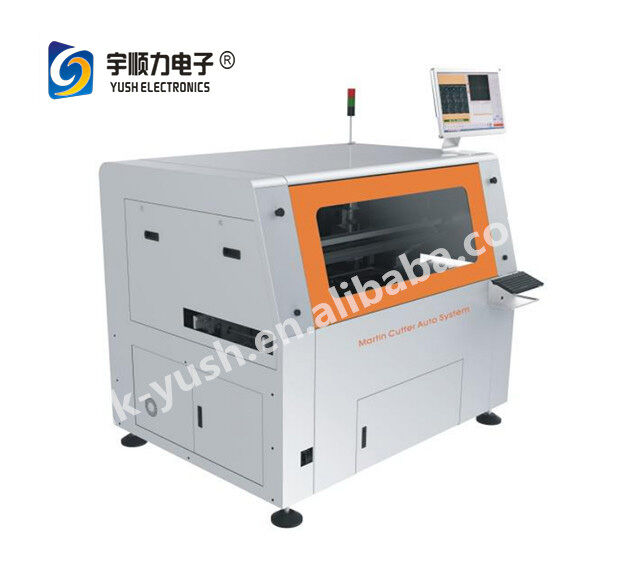

Smt Laser Cutting Machine/pcb Board v Cutting Machine

SMT Laser Cutting Machine / PCB Board V-Cutting Machine

YASTM-4C SMT Stencil Laser Cutting Machine by YUSH Technology

About YUSH Technology

YUSH Technology is a leading instrument brand committed to PCB industry equipment research, development, and production. Our FPC ultraviolet laser cutting machines are widely recognized by customers for their precision and reliability.

Applications

The FPC UV laser cutting machine is designed for precision cutting of flexible circuit boards and organic coatings without requiring molds or protective plate fixation. Utilizing high-energy laser sources with precise beam control ensures superior processing speed and accurate machining results.

Key Features

Proprietary control software with intuitive interface, comprehensive functionality, and simple operation
Capable of processing any graphics with different thicknesses and materials, complete hierarchical synchronization
Optimized optical system design ensures high beam quality and reduced focused spot size for precision cutting
High-performance UV laser with optimal wavelength, superior beam quality, and high peak power characteristics
Material processing through decomposition and vaporization rather than melting, resulting in minimal post-processing burrs and small thermal effect
Vacuum sample fixation eliminates need for mold protection plates, improving processing efficiency
Capable of cutting various substrate materials including silicon, ceramic, and glass
Automatic correction, positioning, multi-plate cutting, thickness measurement and compensation functions

Technical Specifications

Laser System

Laser Type: Solid-state UV laser
Wavelength: 355nm
Laser Power: 10W

Processing Capabilities

Maximum Processing Format: 610mm × 500mm (24" × 18")
XY Platform Maximum Speed: 50m/min
Positioning Accuracy: ±3μm
Repeatability: ±1μm
System Precision: ±20μm
Galvanometer Scanning Range: 50mm × 50mm
Cutting Thickness: <1mm

Power & Environmental Requirements

Power Supply: AC220V 50Hz / 2.2KW or Three-phase 380V 50Hz / 5.5KW
Exhaust Requirements: 516m³/h
Ambient Temperature: 20℃ ±2℃
Humidity: <60% RH non-condensing
Ground Amplitude: <5μm
Vibration Acceleration: <0.05g
Ground Pressure: 2200kgf/m²

Control System

Industry-specific control equipment with flexible processing software
Dedicated motion control card and IPC control mode
17-inch monitor with 300G+ hard drive
Supports standard G-code, Gerber data, and CAD formats

Physical Specifications

Specification	Value
Maximum Board Length	610 × 500mm
Package Size	1818mm × 2317mm × 1550mm
Thickness	1mm
Power Supply	AC220V 50Hz / 2.2KW; Three-phase 380V 50Hz / 5.5KW
Working Air Pressure	516m³/h
Weight	3500kg
Scope of Application	All V-CUT SMD PCB FPC boards
