إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                خط تجميع SMT PCB,خط إنتاج PCB شبه التلقائي,آلة تحرير لوحات PCB عالية السرعة, semi-auto PCB production line, high speed PCB depaneling machine


وزن:	2000 كجم	سرعة التنسيب:	156000CPH
حجم ثنائي الفينيل متعدد الكلور:	300 × 350 ملم، 600 × 350 ملم، 1200 × 350 ملم	حجم المنصة:	300 × 350 ملم، 700 × 400 ملم، 1350 × 400 ملم
حجم الاستنسل:	370470,550650,1500*650 ملم	سمك ثنائي الفينيل متعدد الكلور:	0.2 - 6 ملم
وقت الدورة:	< 10 ثانية، < 12 ثانية.	استهلاك الطاقة:	200 واط، 8 كيلو واط، 10 كيلو واط
مزود الطاقة:	1-PH، 220VAC، 50/60 هرتز	ضغط الهواء:	4.5-6 كجم/سم3
سرعة الممسحة:	0-1500 ملم/ثانية	البعد:	850x750x1650 ملم، 1050x750x1650 ملم، 1660x750x1650 ملم، 5000x1250x1490 ملم، 5800x1250x1490 ملم
عدد مناطق التسخين:	أعلى 8/أسفل 8، أعلى 10/أسفل 10	طول مناطق التدفئة:	3121 ملم، 3891 ملم، 3030 ملم، 3730 ملم
ارتفاع الناقل:	900+/-20 ملم

وزن:	2000 كجم
سرعة التنسيب:	156000CPH
حجم ثنائي الفينيل متعدد الكلور:	300 × 350 ملم، 600 × 350 ملم، 1200 × 350 ملم
حجم المنصة:	300 × 350 ملم، 700 × 400 ملم، 1350 × 400 ملم
حجم الاستنسل:	370470,550650,1500*650 ملم
سمك ثنائي الفينيل متعدد الكلور:	0.2 - 6 ملم
وقت الدورة:	< 10 ثانية، < 12 ثانية.
استهلاك الطاقة:	200 واط، 8 كيلو واط، 10 كيلو واط
مزود الطاقة:	1-PH، 220VAC، 50/60 هرتز
ضغط الهواء:	4.5-6 كجم/سم3
سرعة الممسحة:	0-1500 ملم/ثانية
البعد:	850x750x1650 ملم، 1050x750x1650 ملم، 1660x750x1650 ملم، 5000x1250x1490 ملم، 5800x1250x1490 ملم
عدد مناطق التسخين:	أعلى 8/أسفل 8، أعلى 10/أسفل 10
طول مناطق التدفئة:	3121 ملم، 3891 ملم، 3030 ملم، 3730 ملم
ارتفاع الناقل:	900+/-20 ملم

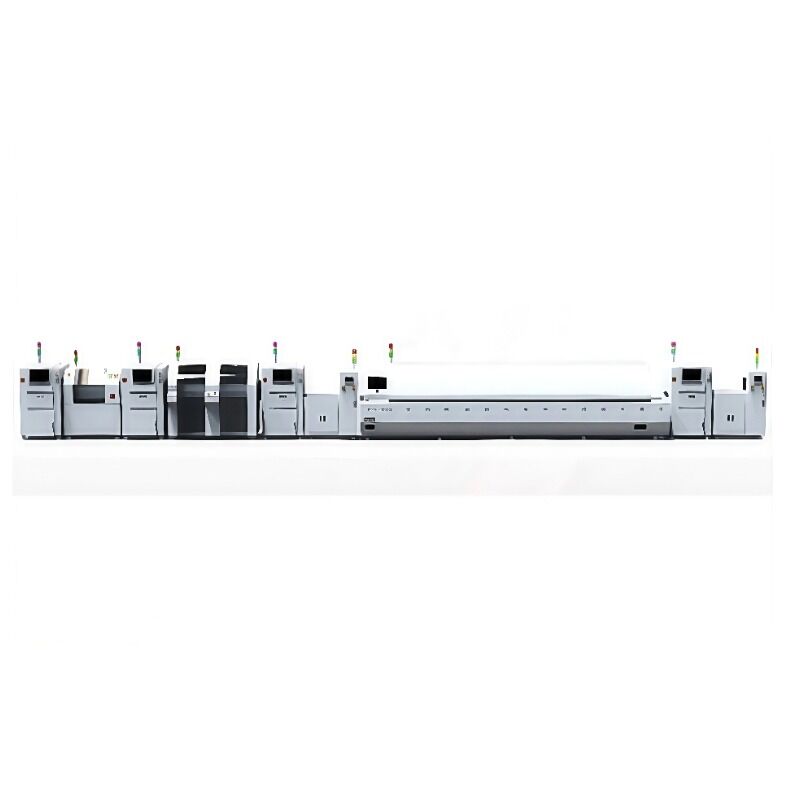

خط إنتاج التجميع PCB SMT شبه التلقائي عالي السرعة

تم تصميم خط إنتاج SMT شبه التلقائي عالي السرعة هذا لتجميع PCB بكفاءة مع سرعات وضع تصل إلى حوالي 156،000 CPH.مثالية لتطبيقات تصنيع الهواتف المحمولة وتلفزيونات LED.

طابعة ستينسل SMT (نصف أوتوماتيكية)

المواصفات	نموذج Y3	طراز Y6	نموذج Y12
الدقة	+/- 0.05 ملم	+/- 0.05 ملم	+/- 0.05 ملم
حجم الـ PCB	300 × 350 ملم	600 × 350 ملم	1200 × 350 ملم
حجم المنصة	300 × 350 ملم	700 × 400 مم	1350 × 400 مم
حجم القالب (ملم)	370470، 550650	370470، 550650	370470، 550650, 1500*650
سمك الـ PCB	0.2 - 6 ملم	0.2 - 6 ملم	0.2 - 6 ملم
تحديد موقع القالب	الدليل	الدليل	الدليل
وقت الدورة	< 10 ثانية	< 10 ثانية	< 12 ثانية
استهلاك الطاقة	200 واط	200 واط	200 واط
إمدادات الطاقة	1-PH، 220VAC 50/60HZ	1-PH، 220VAC 50/60HZ	1-PH، 220VAC 50/60HZ
ضغط الهواء	4.5-6 كجم/سم	4.5-6 كجم/سم	4.5-6 كجم/سم
سرعة المكنسة	0-1500mm/sec	0-1500mm/sec	0-1500mm/sec
البعد	850x750x1650 مم	1050x750x1650 ملم	1660x750x1650 مم
الوزن	280 كجم	300 كجم	356 كجم
طول الجهاز	250ملم	250ملم	250ملم
ارتفاع المنصة	950ملم	950ملم	950ملم

الخيار: يمكن تخصيص الأحجام الخاصة وفقًا لمتطلبات محددة.

فرن إعادة التدفق

المواصفات	نموذج L8	نموذج L10
الأبعاد (LWH) mm	5000×1250×1490	5800×1250×1490
الوزن	حوالي 1600 كيلوغرام	حوالي 1800 كيلوغرام
عدد مناطق التدفئة	أعلى8/أسفل8	أعلى10/أسفل10
طول مناطق التدفئة	3121ملم	3891ملم
ضبط عرض السكة الحديدية	م (الاختيار: أ)	م (الاختيار: أ)
حجم العادم	10M3/min x 2 مخرجات	10M3/min x 2 مخرجات
نظام التحكم	PLC + الكمبيوتر	PLC + الكمبيوتر
طريقة التحكم في درجة الحرارة	PID + SSR	PID + SSR

المواصفات	نموذج 622	نموذج 733
الأبعاد (LWH) mm	5040x145x1450	5800 × 1450 × 1450
وزن الجهاز	حوالي 2200 كيلوغرام	حوالي 2400 كيلوغرام
عدد مناطق التدفئة	أعلى8/أسفل8	أعلى10/أسفل10
طول مناطق التدفئة	3030ملم	3730ملم
عدد مناطق التبريد	2	3
نظام التحكم	PLC + الكمبيوتر	PLC + الكمبيوتر
عامل الإرسال	سلسلة + شبكة	سلسلة + شبكة
الحد الأقصى لسرعة الـ PCB	460ملم	460ملم
قوة لتسخين	45 كيلوواط	55 كيلوواط
استهلاك الطاقة	8 كيلوواط	10 كيلوواط
ارتفاع الناقل	900+/-20ملم	900+/-20ملم
