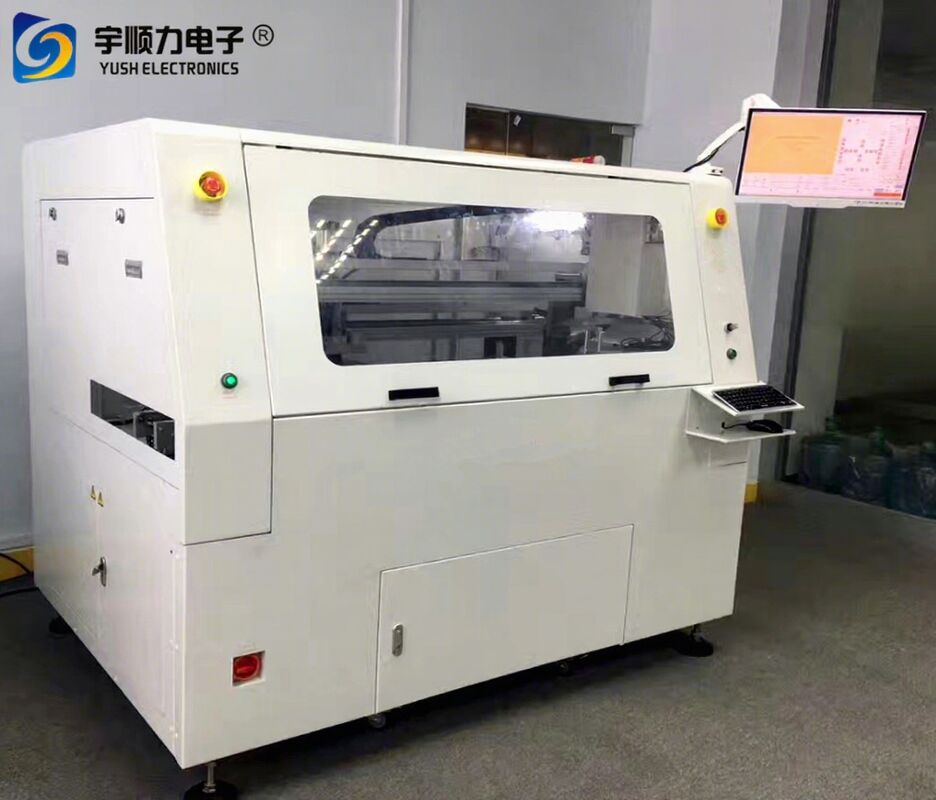

On-line Circuit Board Cutting Machine with Real-Time Positioning & Dust-Free Cutting

تفاصيل المنتج

مكان المنشأ: قوانغدونغ، الصين

اسم العلامة التجارية: YUSH

شروط الدفع والشحن

الحد الأدنى لكمية: 1 مجموعة

الأسعار: $18,000 / set

احصل على أفضل سعر

تفاصيل المنتج

وصف المنتج

إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                PCB depaneling machine with real-time positioning,dust-free PCB cutting machine,online circuit board cutting machine, dust-free PCB cutting machine, online circuit board cutting machine


وزن:	3500 كجم	قوة:	10 كيلوواط
الجهد االكهربى:	220 فولت/110 فولت	سرعة القطع:	0-100 مم / ثانية
كرر الدقة:	± 0.01 ملم	طريقة التحكم:	IPC الصناعية وأجهزة الكمبيوتر
وضع القيادة:	محرك سيرفو للألياف الضوئية يعمل بالتيار المتردد	دقة القطع:	± 0.05 ملم
سرعة المغزل:	100000 دورة في الدقيقة	الجهد المضيف:	220 فولت 1ψ 50/60 هرتز
ضغط الهواء:	≥4.5 كجم/سم²	استهلاك الطاقة:	3 كيلو فولت أمبير
جامع الغبار:	2HP	الجهد جامع الغبار:	380 فولت 3ψ
حجم جامع الغبار:	الطول 650 × العرض 400 × الارتفاع 1350 ملم

وزن:	3500 كجم
قوة:	10 كيلوواط
الجهد االكهربى:	220 فولت/110 فولت
سرعة القطع:	0-100 مم / ثانية
كرر الدقة:	± 0.01 ملم
طريقة التحكم:	IPC الصناعية وأجهزة الكمبيوتر
وضع القيادة:	محرك سيرفو للألياف الضوئية يعمل بالتيار المتردد
دقة القطع:	± 0.05 ملم
سرعة المغزل:	100000 دورة في الدقيقة
الجهد المضيف:	220 فولت 1ψ 50/60 هرتز
ضغط الهواء:	≥4.5 كجم/سم²
استهلاك الطاقة:	3 كيلو فولت أمبير
جامع الغبار:	2HP
الجهد جامع الغبار:	380 فولت 3ψ
حجم جامع الغبار:	الطول 650 × العرض 400 × الارتفاع 1350 ملم

On-line Circuit Board Cutting Machine with Real-Time Positioning & Dust-Free Cutting

Advanced PCB depaneling solution featuring automated loading, cutting, and unloading with precision vision alignment and dust collection system.

Technical Specifications

X, Y Cutting Speed	0 - 100mm/s
Machine Repeat Accuracy	± 0.01mm
Control Methods	Industrial IPC and PC
Drive Mode	AC Fiber Optic Servo Motor
Cutting Accuracy	± 0.05mm
Spindle Speed	Max 100,000 RPM
Host Voltage	220V 1ψ 50/60HZ
Air Pressure Supply	Above 4.5kg/cm²
Power Consumption	3KVA
Dust Collection	Upper Dust Collection 2HP
Dust Collector Voltage	380V 3ψ
Dust Collector Dimensions	L650 × W400 × H1350mm

Available Models

Workbench	Model	Specifications	Work Size	Machine Dimensions (W×D×H)
Double Tables	YASTM-4C-IN-AS	Standard Type	300 × 300mm	1680 × 1298 × 1700mm
Double Tables	YASTM-4C-IN-AW	Widened	500 × 450mm	1902 × 1373 × 1700mm

Key Features

In-line automatic PCB separator for automated loading, cutting, and unloading
Automatic width adjustment and PCB board reception with finished/waste identification
High-speed CCD with automatic vision alignment system for precision cutting
High-speed spindle cutting with minimal stress for any PCB form
Dual table motion for simultaneous PCB cutting and placement operations

Operational Advantages

Double slide placement device reduces cutting waiting times and increases production capacity
Eliminates artificial flap issues causing tin cracking and part damage
Avoids mechanical stress from blunt or fold operations
Suitable for finished plate arc and line cutting applications
Ideal for small piece final cutting including mobile phone base plates, PDA, and PC interface cards

System Configuration

Provides fine-tuning revision through diagrammatic machine interface with comprehensive cutting parameter settings.

Manufacturer Information

YUSH Electronic Technology Co., Ltd was founded in 2004 and is located in Jiangsu, China's world manufacturing city. The company specializes in professional PCB separator and depaneling electronic equipment machinery.

With advanced production equipment and an experienced development team (half with over 10 years in electronic equipment industry), YUSH has become one of China's largest PCB separator production bases.

Since 2004, the company has focused on product quality, safety, and innovation, developing various PCB separator types including manual, motor-driven, pneumatic-driven, mold punching, and milling cutter router solutions.
