High-Precision On-Line Automatic Board Machine PCB Router

تفاصيل المنتج

مكان المنشأ: قوانغدونغ، الصين

اسم العلامة التجارية: YUSH

شروط الدفع والشحن

الحد الأدنى لكمية: 1 مجموعة

الأسعار: $50,000-100,000 / set

احصل على أفضل سعر

تفاصيل المنتج

وصف المنتج

إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                High-Precision PCB Router Machine,Automatic PCB Depaneling Machine,On-Line PCB Board Router, Automatic PCB Depaneling Machine, On-Line PCB Board Router


وزن:	1000 كجم	قوة:	10 كيلوواط
الجهد االكهربى:	220 فولت	دقة القطع:	± 0.08 مم
التكرار:	± 0.02 مم	نطاق العمل:	400 مم × 400 مم
سمك ثنائي الفينيل متعدد الكلور:	0.3 مم -6 مم	سرعة المغزل:	80000/دقيقة
حجم المعدات:	1590x1330x1650 ملم	أنواع نقاط التحديد:	جولة ، مربع
حجم المكنسة الكهربائية:	750x580x615 ملم	أقصى قدر من التوتر:	-240 ~ 130 ميكرو ن/مم
حجم القاطع:	0.8 مم -3.0 مم	مصدر الغاز:	4-6 كجم/سم²
دقة تصفية الغبار:	0.0001

وزن:	1000 كجم
قوة:	10 كيلوواط
الجهد االكهربى:	220 فولت
دقة القطع:	± 0.08 مم
التكرار:	± 0.02 مم
نطاق العمل:	400 مم × 400 مم
سمك ثنائي الفينيل متعدد الكلور:	0.3 مم -6 مم
سرعة المغزل:	80000/دقيقة
حجم المعدات:	1590x1330x1650 ملم
أنواع نقاط التحديد:	جولة ، مربع
حجم المكنسة الكهربائية:	750x580x615 ملم
أقصى قدر من التوتر:	-240 ~ 130 ميكرو ن/مم
حجم القاطع:	0.8 مم -3.0 مم
مصدر الغاز:	4-6 كجم/سم²
دقة تصفية الغبار:	0.0001

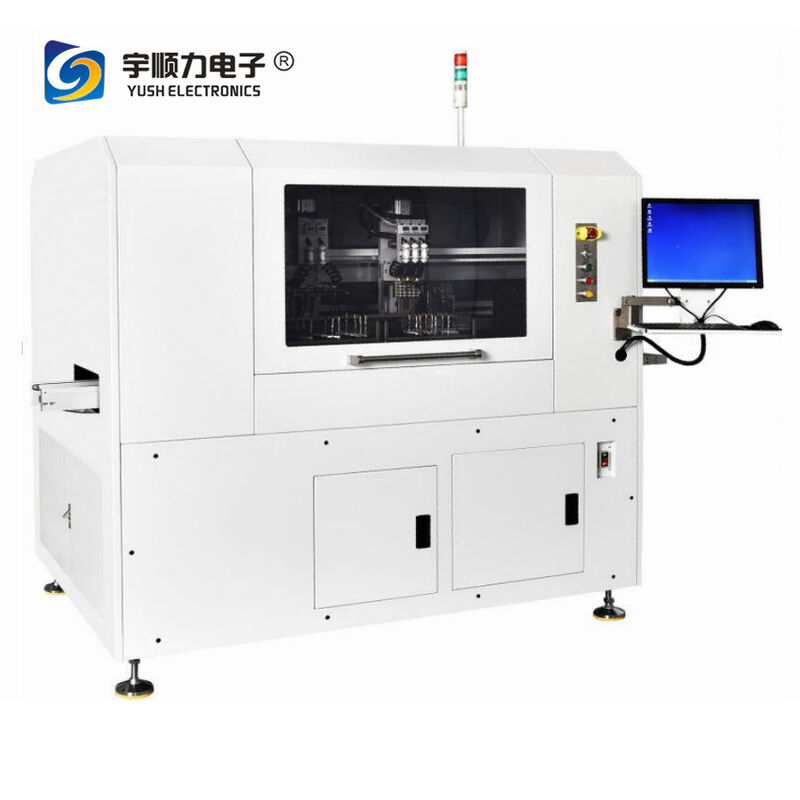

High-Precision On-Line Automatic Board Machine PCB Router

Advanced automatic depaneling machine designed for high-precision PCB separation with minimal stress, featuring automated board handling and cutting processes.

Product Introduction - YASTM-4C Automatic Depaneling

High-precision on-line automatic board depaneling machine with minimal stress operation for superior PCB separation quality.

Main Application Areas

Home appliance control, new energy industry, 5G WIFI modules, smart phones, smart wearables, precision instruments, tablet computers, smart homes, medical equipment, aerospace, military products, and more.

Equipment Appearance and Dimensions

PCB Cutting Stress Analysis

Maximum stress: -240 ~ 130 Micro N/mm

Suitable for multi-panel and high-precision PCB cutting applications.

Dust Contamination Risks

Conductive dust can cause short circuits
Non-conductive dust absorbs moisture over time, leading to intermittent circuit failure
Corrosive dust damages copper circuits

Machine Design Features

On-line automatic board depaneling with automated feeding, cutting, and output for improved efficiency
CCD camera alignment system for enhanced cutting accuracy and misoperation prevention
Imported high-speed spindle for reduced cutting stress, small inertia, and quick response
Double working platform in/out structure design for increased cutting efficiency
Aviation aluminum control shaft for lightweight strength and hardness
Automatic tool change function with broken tool detection for precision and stability
Standard MES/ERP connection port for real-time database connectivity
Optional barcode camera for automatic scanning and database information upload
Windows 7 operating system

YASTM-4C Technical Parameters

Parameter	Specification
Effective Cutting Size	Double working platform, maximum working range of single platform 400mm×400mm
Dust Collection Method	Anti-static, explosion-proof filter bags with foolproof device and automatic alarm system; filtering accuracy 0.0001
Cutting Spindle	German Sycotec (ESD) speed: 80,000 rpm adjustable (air cooling)
Tool Change Method	Automatic milling cutter replacement with life monitoring
Broken Tool Detection	Equipped with broken tool detection system
Workbench Mode	Panasonic servo motor + precision ground screw + precision slide
Servo Motor Brand	Japan Matsushita
Computer System	Taiwanese industrial computer with Windows 7 genuine system
Static Eliminator	Schneider France
Information Management	MES system support with Ethernet interface and TCP/IP protocol
CCD Camera Structure	Flying camera structure with height differentiation capability
MARK Point Recognition	Full type recognition and correction standard
LED Aperture Control	Software-adjustable color difference and brightness
Operator Authority	Four-level password protection
Expansion Function	Reserved ports for future robot or automation integration

Cutting Parameters

Parameter	Specification
Cutting Accuracy	±0.08mm
Repeatability	±0.02mm
Maximum Working Range	400mm × 400mm
PCB Cutting Thickness	0.3mm - 6mm
Applicable Cutter Size	0.8mm - 3.0mm
Mark Point Types	Round, Square
Cutting Functions	Straight line, sector shape, circle shape, universal copy, automatic correction and compensation

Control Parameters

Parameter	Specification
XYZ Control Method	CNC Dedicated Controller
XYZ Drive Mode	Panasonic AC Servo
Maximum Spindle Speed	80,000 rpm
Vacuum Method	Suck up
Router Type	Suction up (right-handed)
PCB Support Method	Universal top PIN, special fixture
Equipment Power	AC 220V
Vacuum Cleaner Power	AC 380V
Gas Source	4-6kg/cm²
Equipment Size (L×W×H)	1590×1330×1650mm
Vacuum Cleaner Size (L×W×H)	750×580×615mm
Total Weight	1000 KG
