تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: YUSH
إصدار الشهادات: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
رقم الموديل: YSVC-600
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: 38000 USD
تفاصيل التغليف: حزمة خشبية
وقت التسليم: من 3 أيام إلى 7 أيام
شروط الدفع: D / P ، L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 100
منطقة العمل: |
350 × 350 مم (حجم كبير قابل للتخصيص) |
سمك اللوحة: |
0.3 ~ 3.5mm |
مربع المعلمات: |
3HP-5HP |
علامة تبديل المستشعر: |
باناسونيك اليابان |
ماركة محرك سيرفو: |
باناسونيك اليابان |
المسمار العلامة التجارية: |
تايوان TBI طحن درجة |
وزن الجهاز: |
840 كجم |
صريف الأمن: |
تايوان |
هواء مضغوط: |
0.4-0.6 ميجا باسكال (مع مرشح) |
منطقة العمل: |
350 × 350 مم (حجم كبير قابل للتخصيص) |
سمك اللوحة: |
0.3 ~ 3.5mm |
مربع المعلمات: |
3HP-5HP |
علامة تبديل المستشعر: |
باناسونيك اليابان |
ماركة محرك سيرفو: |
باناسونيك اليابان |
المسمار العلامة التجارية: |
تايوان TBI طحن درجة |
وزن الجهاز: |
840 كجم |
صريف الأمن: |
تايوان |
هواء مضغوط: |
0.4-0.6 ميجا باسكال (مع مرشح) |

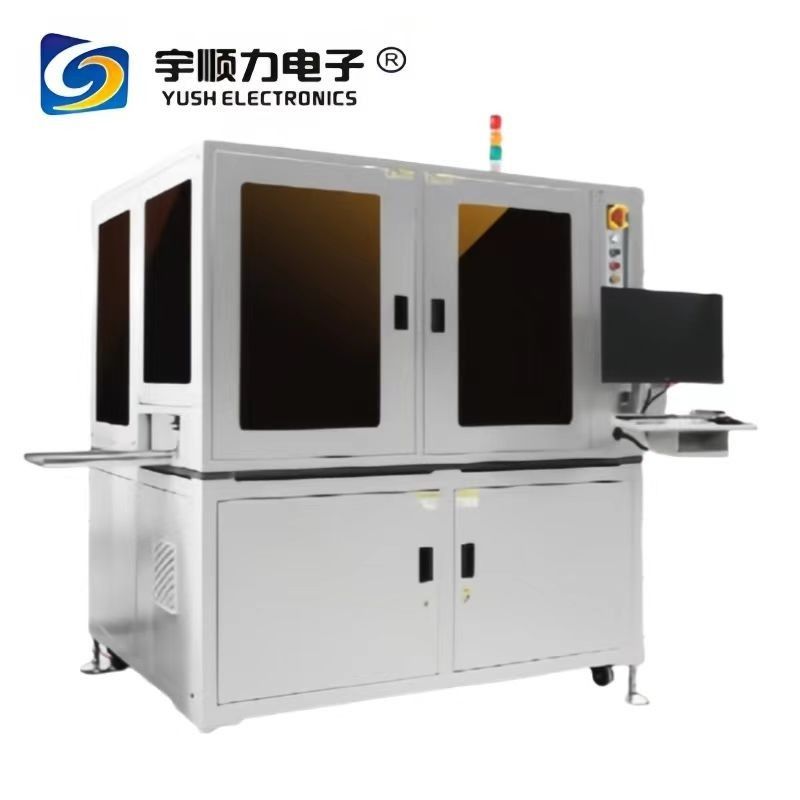

YSVC-600 (آلة تحديد الدقة لأربعة محاور PCB Router Depanleing)
الوصف:
|
حجم العمل |
منطقة العمل |
350 × 350 ملم (يمكن تخصيص الحجم الكبير) |
|
سمك الـ PCB |
0.3~3.5ملم |
|
|
العلامة التجارية للأجهزة |
طرق جمع النفايات |
صندوق جمع الغبار |
|
طريقة جمع الغبار |
الفراغ العلوي أو السفلي |
|
|
جمع الغبار |
الفراغ العلوي 2HP-3HP/الفراغ السفلي |
|
|
معايير الصندوق |
3HP-5HP |
|
|
علامة تحويل جهاز الاستشعار |
باناسونيك اليابان |
|
|
ماركة محرك الخدمة |
باناسونيك اليابان |
|
|
ماركة بندقية الرياح ذات الأيونات الكهربائية |
تايوان |
|
|
العلامة التجارية للدليل |
مؤشر PMI التايواني |
|
|
العلامة التجارية للمسمار |
تصنيف طحن تايوان TBI |
|
|
علامة تجارية للكاميرا |
ألمانيا BASLER |
|
|
العلامة التجارية للفول |
اليابان (ناكانيشي) |
|
|
العلامة التجارية لأجهزة الكمبيوتر |
مضيف العلامة التجارية ASUS |
|
|
وزن الجهاز |
840 كجم |
|
|
شباك الأمان |
تايوان |
|
|
الكهربائية |
إمدادات الطاقة |
AC220/380V50/60HZ ثلاثي المراحل |
|
الهواء المضغوط |
0.4-0.6 MPA (مع مرشح) |
|
|
التشغيل |
الصينية / الإنجليزية اختياري |
|
|
النظام |
||
|
طريقة التحكم بالبرمجيات |
PC+ نظام التحكم الصناعي |
|
|
أساليب البرمجة |
برمجة الكمبيوتر، الفحص وبرامج تحرير AOI أسرع وأكثر دقة |
|
|
ضوء التحذير |
إنذار صوتي ضوئي ثلاثي الألوان (عمل طبيعي، انتظار الاختبار، إنذار خطأ) |
|
|
مع إنذار خطأ: عدم استقرار ضغط الهواء، الوقوف، الاصطدام |
||
|
إنتاج آمن |
إنتاج وضع الطلب ، حماية كلمة المرور بأربعة مستويات (تلقائي ، يدوي ، حماية المستشعر ، إلخ) |
|
|
المعلمات التقنية |
وظيفة الإحصاءات |
كل من لوحة اليسار واليمين مع وظيفة الإحصاءات |
|
وظيفة إدارة المعلومات |
دعم نظام معلومات MES لربط المعدات وإدارة المعلومات بسلاسة ، واجهة Ethernet المفتوحة ، ودعم بروتوكول الاتصال بالشبكة TCP / IP ،والبرمجيات والبرامج ذات الصلة اللازمة؛ افتح منفذ وظيفة BAR CODE |
|
|
محور X.Y، Z، محور القيادة |
محرك الخدمة + المسمار ، قاطرة الدليل |
|
|
أساليب مدخلات ومخرجات طاولة العمل |
محرك الخدمة + المسمار ، قاطرة الدليل |
|
|
متطلبات المنتج |
المكاتب اليسرى واليمنى يمكن أن تفصل المنتجات المختلفة في نفس الوقت |
|
|
متطلبات ارتفاع القطع |
المائدة اليسرى واليمنى يمكن أن تفصل ارتفاعات مختلفة والمنتجات في نفس الوقت |
|
|
متطلبات تحديد نقطة MARK |
يمكن تحديد نقاط مارك من أشكال مختلفة، ويمكن تحديد نقاط مارك بحرية قبل كل قسم. |
|
|
متطلبات فتحة LED |
يمكن تعديل سطوع فتحة LED في البرنامج |
|
|
الكاميرا |
الكاميرا التي تسيطر عليها البرمجيات تتحرك صعودا وهبوطا |
|
|
أساليب تحديد موقع و ضبط PCB |
مصباح عالمي، رمز تحديد الموقع، مصباح أدوات |
|
|
قطر قطعة الطحن |
0.8-3.0ملم |
|
|
إدارة قطع الطحن |
يمكن للبرنامج ضبط الارتفاع تلقائيًا وفقًا لسمك لوحة PCB وطول صلابة القطع لتمديد عمر الخدمة للقطع واكتشاف الأداة القياسية. |
|
|
رصيف MES |
وظيفة ميناء رصيف MES مفتوحة |
|
|
مسح البار كود |
افتح شفرة البار (BAR CODE Scan) وظيفة الميناء |
|
|
سرعة القطع |
0-100mm/S قابلة للتعديل في الثانية |
|
|
طاولة العمل |
مائدتين للعمل |
|
|
وظيفة القطع |
يمكن أن تقطع مستقيمة، منحنية، على شكل L، على شكل U |
|
|
إطلاق النار على المشاكل |
يمكن للبرمجيات اكتشاف نقاط الفشل ، لديها قدرات اكتشاف منفذ I / O ولديها تنبيهات مفصلة |
|
|
الخدمة |
ضمان الجهاز 15 شهراً. نقاطنا بعد البيع هي سوزو، دونغغغوان، الولايات المتحدة، البرازيل، بريطانيا، فرنسا، وتركيا. مرحباً بك لتكون وكيلنا الأجنبي. |
|
المواصفات الأساسية:
01سرعة القطع X، Y: 0 ~ 100mm/s
02دقة تكرار الآلة: ± 0.01mm
03X، Y1، Y2، Z طرق التحكم: IPC الصناعية و PC
04. X, Y1, Y2, Z وضع القيادة: AC Fiber Optic Servo Motor
05تشغيل الآلة وتخزين البيانات: نظام الكمبيوتر
06دقة القطع: ± 0.05mm
07سرعة الفولاذ: 60000 دورة في الدقيقة
08. الجهد المضيف: 220 فولت 1ψ 50 / 60 هرتز
09إمدادات ضغط الهواء: فوق 4.5kg/cm2
10استهلاك الطاقة: 1.8KVA
11جمع الغبار: جمع الغبار السفلي (المعيار) أو جمع الغبار العلوي
12.جهد جمع الغبار: 220 فولت (380 فولت) 3ψ
13حجم مجمع الغبار العلوي: L650*W400*H1350mm
14حجم جهاز جمع الغبار: L665*W635*H1650mm
الفرق في النموذج:
|
مقاعد العمل |
النموذج |
المواصفات |
حجم العمل |
مقاس الجهاز W.D.H |
الوزن الصافي |
|
طاولات مزدوجة |
YSVC-600-AS |
النوع القياسي |
350*350ملم |
1382*1056*1500ملم |
840 كجم |
|
طاولات مزدوجة |
YSVC-600AW |
تم توسيعه |
500*500ملم |
1682*1356*1500ملم |
940 كيلوغرام |
