تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: YUSH
إصدار الشهادات: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
رقم الموديل: YSL-S910
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 12800~17800
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 7 أيام
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 10 مجموعات / شهر
إمدادات الطاقة: |
220 فولت ± 10%، 50/60 هرتز، 1.6 كيلو وات |
نظام تشغيل: |
نظام التشغيل Windows 10 Pro |
عرض: |
24"LED |
آلة تصوير: |
OCD عالي السرعة 12 ميجابكسل (25 ميجابكسل للخيار) |
عدسة: |
عدسة المركز البعيد |
إمدادات الطاقة: |
220 فولت ± 10%، 50/60 هرتز، 1.6 كيلو وات |
نظام تشغيل: |
نظام التشغيل Windows 10 Pro |
عرض: |
24"LED |
آلة تصوير: |
OCD عالي السرعة 12 ميجابكسل (25 ميجابكسل للخيار) |
عدسة: |
عدسة المركز البعيد |

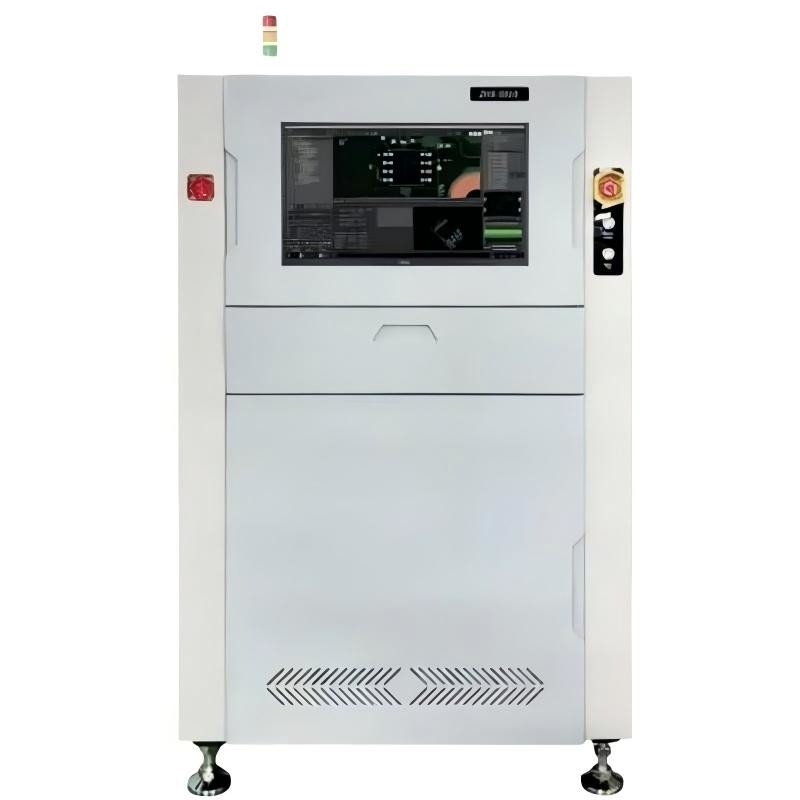

YSL-S910 جهاز فحص بصري أوتوماتيكي كامل بدقة عالية على الإنترنت
الخصائص
الخوارزمية الذكية للتعرف والاكتشاف
البرمجة والاكتشاف الدقيق
منصة تحكم عالية الدقة
منصة الحركة تعتمد نظام السائقين المزدوجين، عالية السرعة، مستقرة
لا اهتزاز، لا ضوضاء
كاميرا صناعية عالية السرعة
نظام شبكة هيكل متعدد الإسقاطات
يمكن أن توفر خوارزمية تحول المرحلة N-خطوة على أساس Moir é الحواف
مستوى الميكروميتردقة الكشف؛ رأس الشبكة المتعددة الاختيارية لسهولة
التعامل مع الانعكاسات والظلال
تقنية إعادة بناء سحابة النقطة ثلاثية الأبعاد الفريدة يمكن أن تحسن إلى حد كبير من دقة الكشف وسهولة الكشف ، يمكن أن تغطي بشكل فعال المنطقة العمياء الكشف 2D ،2D من الصعب اكتشاف قدم ICيمكن أن يصل معدل الكشف إلى 100%
تحت التنسيق العميق لـ 12 ميجابايت عالية الوضوح كاميرا COAXPRESS فائقة السرعة و عدة مجموعات من وحدات التصوير الرقمي 1080Pيمكن تحقيق التصوير الرقمي غير الزاوية الميتة 360 درجة واستحواذ صورة فعالة وتأثير حقيقي.
قياس المراحل (PMP) على أساس الإسقاط الحركي الحركي من خلال شبكة الهيكل، والصور المتعددة عن طريق تحول المراحل المنفصلة،حساب توزيع المراحل من خلال متعدد المراحل،التمثل و هكذا للحصول على دقة عالية خارج وحجم الكائنلتحقيق عرض صور ثلاثية الأبعاد ذات الألوان الحقيقية
| تكنولوجيا العلامات التجاريةEالرقم الرئيسيأناCAL المعلم | ||||
影像系统 نظام الرؤية | S910 | S920 |
D910 D920 | |
| 摄像头 الكاميرا | جهاز تصوير سي سي دي عالي السرعة، 12 مليون بكسل ((اختيار: 25 مليون بكسل) جهاز تصوير OCD عالي السرعة 12MP ((اختيار 25MP) | |||
| 镜头 العدسة | 工业镜头 عدسة مركزية | |||
投影单元 نظام الإسقاط | ضوء الـ 4 نحو 4 شبكات إلقاءات اتجاهية | |||
| مصدر الضوء | 环形RGBW四色LED光源 حلقة RGBWLEDLight | |||
| الحل الضوئي | 15μm ((اختيار12μm,10μm,8μm) | |||
| القيادة | 60×45mm ((15μm) / 48×36mm ((12μm) / 40×30mm ((10μm) | |||
检测能力 قدرة الاختبار أداءe | ||||
نطاق قياس الارتفاع ثلاثي الأبعاد 3D نطاق قياس الارتفاع | 标准精度下: - 2~20mm,高精度下: - 2~10mm | |||
دقة عالية دقة الارتفاع | 0.4μm | |||
دقة الاختبار العالية دقة الارتفاع على الهدف المعتمد | ±3μm | |||
| إعادة التكرار والإعادة التكرارية | ≤ 10% | |||
XY تحديد الدقة دقة وضع التحول | 10μm | 5μm | 10μm 5μm | |
| 检测不良类型 nspectionالنوع | 缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损,多锡,少锡,短路,尺寸 خطأ، تحرك، منحرف، قبر، لوحة إعلانات، انعكاس، عكس قطبية، خاطئة، تالفة، منخفضة، غير كافية، قصيرة، الأبعاد. | |||
تعويض صفحة التلوينات | ± 5mm ((2%) | |||
المعدات معايير الجهاز | ||||
| 检测基板尺寸范围 نطاق حجم اللوحة | 双轨时:50×50?? 510×300mm ((ماكس:510×320mm بحاجة إلى بيان قبل المصنع) 50 × 50 ′′ 510 × 460 ملم 单轨时:50×50510×560م | |||
零件上下限高 الجانب العلوي/المساحة المسموح بها من جانب الروبوت | 40/40 ملم | |||
سمك الـ PCB سمك الـ PCB | 0.5-5.0ملم | |||
ارتفاع القطار ارتفاع الناقل | 900±20ملم | |||
尺寸 ((宽×深×高,高度不含三色报警灯) البعد (W × D * H ، لا يحتوي على ضوء البرج) | 1200×1280×1656ملم | 1382×1389×1600ملم | 1200×1520×1656ملم | 1300×1632×1600ملم |
| 驱动系统 السائق | 伺服电机 محرك الخدمة | الكهرباء المباشرة محرك خطي | 伺服电机 محرك الخدمة | الكهرباء المباشرة محرك خطي |
الوزن الوزن | ~ 700 كجم | ~ 900 كجم | ~ 950 كجم | ~ 1150 كجم |
مصدر الكهرباء إمدادات الطاقة | 220 فولت ± 10%، 50/60 هرتز،1.6 كيلوواط | 220 فولت ± 10%، 50/60 هرتز،2.5 كيلوواط | ||
气源 إمدادات الهواء | 0.5mpa،40cm3/min | |||
نظام التشغيل نظام التشغيل | ويندوز 10 برو | |||
الميزات الرئيسية معايير PC | وحدة المعالجة المركزية:Intel I9،RAM:128G،HDD:1TB S SD+4TB企业级HDD،GPU:RTX3060(12G显存) وحدة المعالجة المركزية Intel 9،Memory:128G،قرص صلب 1TB SSD+4TB Enterprise-dass HDD،GPU:RTX3060(12GMemory) | |||
| 显示器 العرض | 24"LED | |||
| interface显示 النتيجة | 2D/3D真彩图 2D / 3D لون حقيقي | |||
