تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: YUSH
إصدار الشهادات: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
رقم الموديل: YSL-A410
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 16000
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 7 أيام
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 10 مجموعات / شهر
آلة تصوير: |
الكاميرا الملونة: 20 ميكرومتر (15 ميكرومتر للكاميرا البصرية) |
بيت المصباح: |
مصباح فلاش LED Ring RGB |
تدابير مكافحة ساكنة: |
منفذ كهربائي مضاد للكهرباء الساكنة، إكليل مضاد للكهرباء الساكنة |
حجم ثنائي الفينيل متعدد الكلور: |
25 × 25 مم - 480 × 330 مم يمكن تخصيص الحجم |
التسامح مع الاعوجاج ثنائي الفينيل متعدد الكلور: |
± 2 مم |
آلة تصوير: |
الكاميرا الملونة: 20 ميكرومتر (15 ميكرومتر للكاميرا البصرية) |
بيت المصباح: |
مصباح فلاش LED Ring RGB |
تدابير مكافحة ساكنة: |
منفذ كهربائي مضاد للكهرباء الساكنة، إكليل مضاد للكهرباء الساكنة |
حجم ثنائي الفينيل متعدد الكلور: |
25 × 25 مم - 480 × 330 مم يمكن تخصيص الحجم |
التسامح مع الاعوجاج ثنائي الفينيل متعدد الكلور: |
± 2 مم |

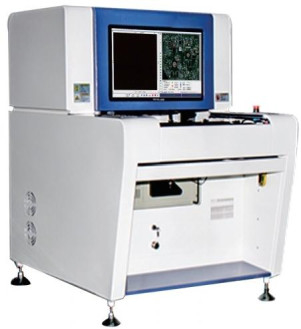

YSL-A410 معدات الفحص البصري التلقائي عالية الدقة AOI عبر الإنترنت
المنتج الخصائص
| ● الاعتراف الاقتصادي والعملي |
| ● تصميم منصة الكشف عالية الدقة |
| ● التكامل السريع في برمجة التحديثات |
| ● التعرف التلقائي على الجانب العلوي والسفلي |
| ● نظام SPC المهني |
| المعلم التقني | |||
|
الفئة |
البند |
المواصفات |
|
|
نظام التعرف |
التفتيش |
باستخدام خوارزميات متعددة بصورة اصطناعية مثل WDM، تكنولوجيا تباين الصورة الملونة، تكنولوجيا استخراج الألوان، تقنية التعامل مع التشابه الثنائي القيمة، OCR / OCV وهلم جرا. |
|
| الكاميرا | الكاميرا الملونة: 20μm ((15μm للنظرية) | ||
|
مصباح |
غرفة مصباح فلاش LED RGB الحلقية | ||
|
معالجة الصور السرعة |
0201 رقاقة |
< 10ms | |
| الوقت لكل صورة | < 170ms | ||
|
عناصر التفتيش |
عيبات البستة برينتغ |
مُخطّطٌ بشكل خاطئ، مُتَجَاوِر، غير كافٍ، مُعلّقٌ، ملطخ |
|
|
عيوب المكونات |
مفقود، مشوه، منحرف، حجر قبر، لوحة إعلانات، مقلوب، عكس القطبية خاطئة، متضررة |
||
|
عيوب اللحام |
التدفق الزائد، عدم كفاية، لحام قصير، وصمة عار |
||
|
التدابير المضادة للستاتيك |
منفذ كهربائي مضاد للستاتيك، إكليل مضاد للستاتيك |
||
|
آلية النظام |
حجم الـ PCB | 25*25ملم - 480×330ملم، يمكن تخصيص الحجم | |
| pCBسميكة | 0.5mm-5.0mm | ||
|
معدل التسامح مع التشوهات في الـ PCB |
± 2 ملم | ||
|
تصريح المكونات |
TOP<28mm،BOT<75mm | ||
|
أجزاء الحد الأدنى للمساحة |
0201 رقاقة ((15μm) | ||
|
X،YP منصة |
السائق | نظام خدمة التيار المتردد | |
| تحديد الموقع الدقيق | < 10μm | ||
|
سرعة التحرك |
700ملم/ثانية | ||
|
النظام الناعم |
نظام التشغيل |
مايكروسوفت ويندوز | |
|
السيطرة على الاعتراف |
السمات |
WDM،دراسة نموذج OK،إعداد الصور للنموذج تلقائيًا،تحديد البيانات والقيمة العددية للخطأ |
|
|
العملية |
البرمجة الرسومية، تأخذ جنبا إلى جنب مع مكتبة رقاقة والحصول على شهرة التفتيش وفقا لشكل رقاقة، موقف صحيح، ميكرون فقط، وبرمجة سهلة |
||
|
مارك |
العلامة العدد |
0-2 علامات يمكن اختيارها | |
|
التعرف على السرعة |
0.5s/PCs | ||
|
جهاز التحكم |
الحاسوب | وحدة المعالجة المركزية: إنتل ذو نواة مزدوجة، ذاكرة: 4G، القرص الصلب: 1T | |
| العرض | 222 بوصة TFT | ||
|
غيرها |
أبعاد الآلة ((L × WxH)) |
868×1033×1340ملم | |
| الوزن | ~ 310 كجم | ||
|
إمدادات الطاقة |
AC220V ± 10٪، مرحلة واحدة 50/60HZ، استهلاك الطاقة 600W |
||
|
العمل في السوق |
درجة الحرارة10-40°C، الرطوبة 30-80%RH |
||
