تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: YUSH
إصدار الشهادات: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
رقم الموديل: YSL-Z5P
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 12800~17800
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 7 أيام
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 10 مجموعات / شهر
آلة تصوير: |
كاميرا ملونة بدقة 5 ميجابكسل: 20 ميكرومتر (15 ميكرومتر، 10 ميكرومتر للخيار) |
بيت المصباح: |
3Rngs RGB LED مصباح المنزل، مع بصري محوري خاص للخيار. |
حجم ثنائي الفينيل متعدد الكلور: |
25 × 25 مم ~ 480 × 330 مم، يمكن أن تجعل حجمًا أكبر وفقًا لمتطلبات العملاء |
سمك اللوحة: |
0.5 مم - 5.0 مم |
ثنائي الفينيل متعدد الكلور الاعوجاج Toleranoe: |
± 2 مم |
آلة تصوير: |
كاميرا ملونة بدقة 5 ميجابكسل: 20 ميكرومتر (15 ميكرومتر، 10 ميكرومتر للخيار) |
بيت المصباح: |
3Rngs RGB LED مصباح المنزل، مع بصري محوري خاص للخيار. |
حجم ثنائي الفينيل متعدد الكلور: |
25 × 25 مم ~ 480 × 330 مم، يمكن أن تجعل حجمًا أكبر وفقًا لمتطلبات العملاء |
سمك اللوحة: |
0.5 مم - 5.0 مم |
ثنائي الفينيل متعدد الكلور الاعوجاج Toleranoe: |
± 2 مم |

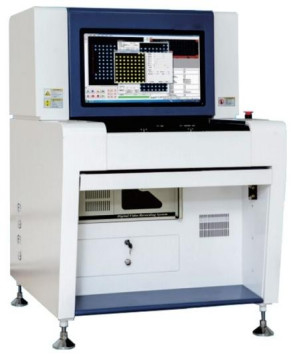

YSL-Z5P معدات التفتيش البصري الآلي بالكامل عالية الدقة AOI خارج الموقع
المنتج الخصائص
الخوارزميات والتقنيات المتعددة
التفتيش المتزامن للوحات المتعددة وتحول التفتيش لجانبين اللوحة (المكونات العلوية والسفلية) يحسن من كفاءة التفتيش
رموز الشريط الكاميرا الذكية تحديد النظام. ((يمكن تحديد 1D&2Dرموز الشريط)
نظام مراقبة متعددة الآلات، يمكن أن تعرف جيدا من جميع ظروف الإنتاج
البرمجة عن بعد وتصحيح الأخطاء جعل البرمجيات أسهل ومتكاملة
| تكنولوجيا المعلم | |||
|
类别 الفئة |
项目 البند |
规格参数 المواصفات |
|
|
نظام التعرف البصري نظام التعرف |
判别方法 التفتيش |
综合拥有权值成像数据差异分析技术,彩色图像对比,颜色矢量分析技术,相似性,二值化, OCR字符识别,OCV外形轮 轮分析技术,锡珠功能检测,波峰 插针检测 وغيرها العديد من الخوارزميات باستخدام خوارزميات متعددة بصورة اصطناعية مثل WIDM. تكنولوجيا تباين الصورة اللون. تحليل متجهات الألوان، التشابه، تقنية التعامل مع القيم الثنائية تحليل DCR Contour،فحص الكرات الحامية وتقنية تحليل DIP الموجة |
|
| الكاميرا | كاميرا ملونة 5000000 بيكسل، وضوح: 20μm ((可选15μm,10μm) 5MP كاميرا ملونة: 20μm ((15μm,10μm للاختيار) | ||
|
مصدر الضوء مصباح |
RGB ثلاثي الألوان حلقية LED بنية مصدر الضوء. خاص مساعد محور ذي محور واحد ((اختيار). مصباح ثلاثي الألوان RGB LED، مع نظرية خاصة محاورية للخيار. |
||
| سرعة معالجة الصور |
0201 قطعة 0201 رقاقة |
≤10ms ((الارتفاع القياسي) | |
| سرعة المعالجة | كل صورة معالجة الوقت لكل صورة الوقت | ≤170ms ((الارتفاع القياسي) | |
|
طباعة الصين عيبات البستة برينتغ |
هناك،偏斜،少锡،锡،断路،污染 خطأ في التوجيه، التدفق، غير كافية، صب مفتوح، وصمة عار |
||
|
零件缺陷 نقص في المكونات يصلح العيوب |
缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损 مفقود، غير مستقر، منحرف، حجر قبر، لوحة إعلانات، انعكاس، عكس القطبية، خاطئ. |
||
|
检测内容 مواد التفتيش |
نقص النقاط عيوب اللحام |
锡多,锡少,连锡,脏污,虚 التدفق الزائد، عدم كفاية، لحام قصير، بقع، حاذية زائفة |
|
|
波峰 检测 فحص لحام الموجات |
多锡،少锡،短路، ¥،沙孔 التدفق الزائد، غير الكافي، قصير، الحامض الزائد، فراغ الحامض |
||
|
防静电 تدابير التدابير المضادة للستاتيك |
防静电插座,配防静电 حلقة اليد منفذ كهربائي مضاد للستاتيك، إكليل مضاد للستاتيك |
||
|
نظام الآلة الآلية النظام |
حجم اللوحة المنسوجة (L × H) حجم اللوحة | 25×25mm~480×330mm، ((يمكن تخصيص حجم أكبر وفقًا لمتطلبات العملاء) يمكن جعل حجم أكبر وفقًا لمطالب العملاء | |
| P C B 厚 度 سمك PCB | 0.5mm-5.0mm | ||
|
ب ب 曲 度 التسامح مع حركات الـ PCB |
± 2 ملم(عندها عدة أدوات) | ||
|
ارتفاع المكونات تصريح المكونات |
TOP<28/خيار:55mm؛BOT<75mm | ||
|
最小零件 أجزاء الحد الأدنى للمساحة |
20um: 0201 رقاقة،0.4PitchlC، 15um: 01005شريحة،0.3 قناة التواصل الداخلي | ||
|
X, Y 平 台 X,YP منصة |
驱动设备 السائق | 交流伺服电机系统 نظام خدمة التيار المتردد | |
|
定位精确 أورلانتا |
< 10μm | ||
|
移动速度 سرعة التحرك |
700 ملم/ثانية | ||
|
نظام البرمجيات النظام الناعم |
操作系 العملية S |
统 يستم |
مايكروسوفت ويندوز |
|
نظام التحكم في التعرف |
特点 السمات |
دعوة البرنامج الذاتي، التعرف التلقائي على الصفحة العكسية؛ دعم البرمجة بدون الصفحة؛ ميزة الاتصالات الذكية، نظام إدارة الإنتاج القابل للاستقبال؛ ميزة البيانات الذكية إشعار؛ دعم نمط قاعدة البيانات المركزية. الاتصال التلقائي بالبرنامج وتحديد الجانب العلوي أو السفلي من اللوحة، لا يدعم برمجة اللوحة، الاتصال الذكي، التوصيل مع MES، وظيفة تنبيه البيانات الذكية.دعم نموذج قاعدة البيانات المركزية |
|
| التحكم والاعتراف |
操作 العملية |
برمجية الرسومات، عملية بسيطة وسهلة؛ العديد من الخوارزميات يمكن أن تكون مجتمعة بحرية؛ دعم البرمجة غير المتصلة والتحقيقات غير المتصلة؛ يمكن إنشاء تقرير إحصائي تلقائي البرمجة الرسومية؛سهلة التشغيل؛يمكن تجميع خوارزميات متعددة بحرية؛دعم البرمجة عبر الخط تحرير الأخطاء:إنشاء تقارير SPC تلقائيًا. |
|
|
مارك |
نقطة علامة الأرقام |
يمكن اختيار 3 علامات شائعة أو أكثر | |
|
سرعة التعرف التعرف على السرعة |
0.5s/pcs | ||
| نظام التحكم | الكمبيوتر |
كمبيوتر التحكم في الصناعة، 17 وحدة معالجة، 16G ذاكرة DDR، 2TB قرص صلب كمبيوتر صناعي 1،3 وحدة معالجة،1،3 وحدة معالجة،ذاكرة 16G،قرص صلب 2T |
|
|
显示 بيسبلا |
جهاز عرض بشاشة واسعة 22 بوصة TFT |
||
|
其他参数 غيرها |
حجم المعدات أبعاد الآلة ((L × WxH) |
868×1055×1365ملم | |
| وزن الوزن | ~ 310 كجم | ||
|
مصدر الكهرباء إمدادات الطاقة |
交流220伏特±10٪، تردد50/60Hz، قوة محددة600W AC220V ± 10٪، مرحلة واحدة 50/60HZ، استهلاك الطاقة 600W |
||
|
استخدام البيئة العمل في السوق |
温度10-40°C, رطوبة30- 80%RH درجة الحرارة10-40°C، الرطوبة 30-80%RH |
||
