تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: YUSH
إصدار الشهادات: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
رقم الموديل: YSL-A410
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 20800~22800
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 7 أيام
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 10 مجموعات / شهر
آلة تصوير: |
الكاميرا الملونة: 20 ميكرومتر (15 ميكرومتر للكاميرا البصرية) |
بيت المصباح: |
مصباح فلاش LED Ring RGB |
تدابير مكافحة ساكنة: |
منفذ كهربائي مضاد للكهرباء الساكنة، إكليل مضاد للكهرباء الساكنة |
حجم ثنائي الفينيل متعدد الكلور: |
25 × 25 مم - 480 × 330 مم يمكن تخصيص الحجم |
التسامح مع الاعوجاج ثنائي الفينيل متعدد الكلور: |
± 2 مم |
آلة تصوير: |
الكاميرا الملونة: 20 ميكرومتر (15 ميكرومتر للكاميرا البصرية) |
بيت المصباح: |
مصباح فلاش LED Ring RGB |
تدابير مكافحة ساكنة: |
منفذ كهربائي مضاد للكهرباء الساكنة، إكليل مضاد للكهرباء الساكنة |
حجم ثنائي الفينيل متعدد الكلور: |
25 × 25 مم - 480 × 330 مم يمكن تخصيص الحجم |
التسامح مع الاعوجاج ثنائي الفينيل متعدد الكلور: |
± 2 مم |

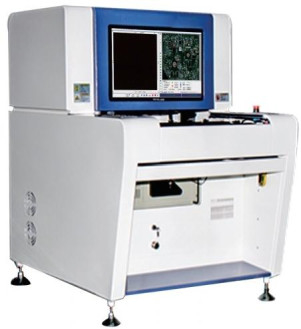

YSL-A410 معدات الفحص البصري التلقائي عالية الدقة AOI خارج الموقع
المنتج الخصائص
| ● الاعتراف الاقتصادي والعملي |
| ● تصميم منصة الكشف عالية الدقة |
| ● التكامل السريع في برمجة التحديثات |
| ● التعرف التلقائي على الجانب العلوي والسفلي |
| ● نظام SPC المهني |
| تكنولوجيا المعلم | |||
|
类 别 الفئة |
项 目 البند |
规格参数 المواصفات |
|
|
بصري التعرف 系 统 نظام التعرف |
判别方法 التفتيش |
结合权值成像数据差异分析技术,彩色图像对比,颜色提取分析技术,相似性,二值化 O C R / O C V 等 多 种 算法 综合 应 用 باستخدام خوارزميات متعددة بصورة اصطناعية مثل WDM، تكنولوجيا تباين الصورة الملونة، تكنولوجيا استخراج الألوان، تقنية التعامل مع التشابه الثنائي القيمة، OCR / OCV وهلم جرا. |
|
| الكاميرا | كاميرا ملونة: 20 ميكروميتر ((15 ميكروميتر للنظرية) | ||
|
مصدر الضوء مصباح |
R G B 环 形 L E D 结 构 L E D 频 闪 光 源 حلقة RGB مصباح فلاش LED | ||
|
سرعة معالجة الصور معالجة الصور السرعة |
0 2 0 1 元 件 0201 رقاقة |
< 10ms | |
| كل تصوير معالجة الوقت لكل صورة الوقت | < 170ms | ||
|
检测内容 عناصر التفتيش |
طباعة الصين عيبات البستة برينتغ |
هناك،偏斜،少锡多锡،断路،污染 مُخطّطٌ بشكل خاطئ، مُتَجَاوِر، غير كافٍ، مُعلّقٌ، ملطخ |
|
|
零件缺陷 نقص في المكونات عيوب المكونات |
缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损 مفقود، مشوه، منحرف، حجر قبر، لوحة إعلانات، مقلوب، عكس القطبية خاطئة، متضررة |
||
|
نقص النقاط عيوب اللحام |
锡多, 锡少, 连锡 التدفق الزائد، عدم كفاية، لحام قصير، وصمة عار |
||
|
防静电 تدابير التدابير المضادة للستاتيك |
防静电插座،配防静电环 منفذ كهربائي مضاد للستاتيك، إكليل مضاد للستاتيك |
||
|
نظام الآلة الآلية النظام |
PCB حجم PCB حجم | 25×25ملم - 480×330 ملم، ((يمكن تخصيصه | |
| P C B 厚 度 pCBTسميكة | 0.5mm-5.0mm | ||
|
ب ب 曲 度 معدل التسامح مع التشوهات في الـ PCB |
± 2 ملم | ||
|
ارتفاع المكونات تصريح المكونات |
TOP<28mm،BOT<75mm | ||
|
最小零件 أجزاء الحد الأدنى للمساحة |
0201 رقاقة ((15μm) | ||
|
X, Y 平 台 X,YP منصة |
驱动设备 السائق | 交流伺服电机系统 نظام خدمة التيار المتردد | |
| 定位 دقة الأسنان | < 10μm | ||
|
移动速度 سرعة التحرك |
700ملم/ثانية | ||
|
软件系 统软系统 (نظام لينة) |
نظام التشغيل نظام التشغيل |
مايكروسوفت ويندوز | |
|
نظام التحكم في التعرف السيطرة على Bالاعتراف |
特点 السمات |
应用权值 الصورة الفرق建模技术和独特的颜色提取分析技术,学习OK样品,自动建立标准图像 识别数据及误差 值 WDM،دراسة نموذج OK،إعداد الصور للنموذج تلقائيًا،تحديد البيانات والقيمة العددية للخطأ |
|
|
操作 العملية |
图形化编程,自带元件库,根据元件形状选择标准自动生成检测框, دقيق الموقع التلقائي, ميكروميديتيميديون, 制程快捷 البرمجة الرسومية، تأخذ جنبا إلى جنب مع مكتبة رقاقة والحصول على شهرة التفتيش وفقا لشكل رقاقة، موقف صحيح، ميكرون فقط، وبرمجة سهلة |
||
|
مارك |
نقطة العلامة العدد |
يمكن اختيار 0~2 نقطة علامة شائعة أو العديد من نقاط علامة 0-2 علامات يمكن اختيارها | |
|
سرعة التعرف التعرف على السرعة |
0.5s/PCs | ||
|
التحكم في نظام التحكم العام |
الكمبيوتر | كمبيوتر التحكم في الصناعة، 3 وحدة معالجة، 4G ذاكرة DDR، 1T قرص صلب وحدة معالجة: | |
| 显示 العرض | 22 إنشيتش تشكيلة سائل عريضة الشاشة شاشة TFT 22 إنش | ||
|
其他参数 غيرها |
حجم المعدات أبعاد الآلة ((L × WxH)) |
868×1033×1340ملم | |
| وزن الوزن | ~ 310 كجم | ||
|
مصدر الكهرباء إمدادات الطاقة |
交流220伏特±10٪، تردد50/60Hz، قوة محددة600W AC220V ± 10٪، مرحلة واحدة 50/60HZ، استهلاك الطاقة 600W |
||
|
استخدام البيئة العمل في السوق |
温 度 10 - 4 0 °C, 湿 度 3 0 - 8 0 % R H درجة الحرارة10-40°C، الرطوبة 30-80%RH |
||
