تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: YUSH
إصدار الشهادات: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

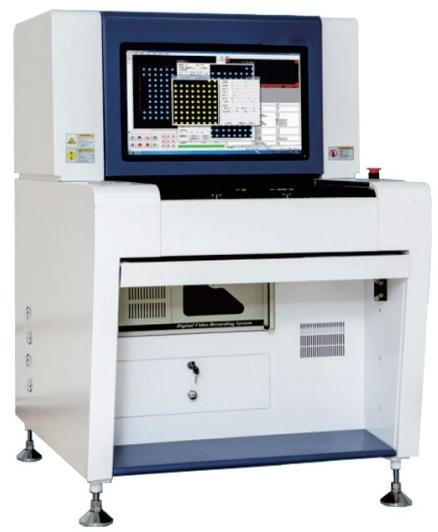

رقم الموديل: YSL-Z5P
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD18000
تفاصيل التغليف: غلاف خشبي
وقت التسليم: 7 أيام
شروط الدفع: L / C ، D / P ، T / T
القدرة على العرض: 100 مجموعات
أبعاد الماكينة (الطول*العرض*الارتفاع).: |
868*1055*1365 مللي متر |
الوزن: |
310 كجم |
ملحق الطاقة: |
AC220V ± 10٪، مرحلة واحدة 50/60 هرتز، استهلاك الطاقة 600 واط |
العمل بالحديد: |
درجة الحرارة 10-40 درجة مئوية، الرطوبة 30-80% رطوبة نسبية |
أبعاد الماكينة (الطول*العرض*الارتفاع).: |
868*1055*1365 مللي متر |
الوزن: |
310 كجم |
ملحق الطاقة: |
AC220V ± 10٪، مرحلة واحدة 50/60 هرتز، استهلاك الطاقة 600 واط |
العمل بالحديد: |
درجة الحرارة 10-40 درجة مئوية، الرطوبة 30-80% رطوبة نسبية |
المنتج الخصائص:
1.الخوارزميات والتقنيات المتعددة
2.التفتيش المتزامن للوحات المتعددة وتحول التفتيش لجانبين اللوحة (المكونات العلوية والسفلية) يحسن من كفاءة التفتيش
3.البركودات الكاميرا الذكية تحديد النظام. ((يمكن تحديد 1D&2Dباركود)
4.نظام مراقبة آلات متعددة، يمكن معرفة جميع ظروف الإنتاج بشكل جيد
5البرمجة عن بعد والتحقق من الأخطاء يجعل البرنامج أسهل وأكثر سهولة
| المعلم التقني | |||
|
الفئة |
البند |
المواصفات |
|
|
نظام التعرف |
التفتيش |
باستخدام خوارزميات متعددة بصورة اصطناعية مثل WIDM. تكنولوجيا تباين الصورة اللون. تحليل متجهات الألوان، التشابه، تقنية التعامل مع القيم الثنائية تحليل DCR Contour،فحص الكرات الحامية وتقنية تحليل DIP الموجة |
|
| الكاميرا | 20μm ((بصري 15μm,10μm) 5MP الكاميرا الملونة:20μm ((15μm,10μm للاختيار) | ||
|
مصباح |
مصباح ثلاثي الألوان RGB LED، مع نظرية خاصة محاورية للخيار. |
||
| سرعة معالجة الصور |
0201 رقاقة |
≤10ms | |
| الوقت لكل صورة | ≤170ms | ||
|
عيبات البستة برينتغ |
خطأ في التوجيه، التدفق، غير كافية، صب مفتوح، وصمة عار |
||
|
يصلح العيوب |
مفقود، غير مستقر، منحرف، حجر قبر، لوحة إعلانات، انعكاس، عكس القطبية، خاطئ. |
||
|
مواد التفتيش |
عيوب اللحام |
التدفق الزائد، عدم كفاية، لحام قصير، بقع، حاذية زائفة |
|
|
فحص لحام الموجات |
التدفق الزائد، غير الكافي، قصير، الحامض الزائد، فراغ الحامض |
||
|
التدابير المضادة للستاتيك |
منفذ كهربائي مضاد للستاتيك، إكليل مضاد للستاتيك |
||
|
الآلية النظام |
حجم الـ PCB | 25×25mm~480×330mm، يمكن أن تجعل حجم أكبر وفقا لمطالب العملاء | |
| سمك الـ PCB | 0.5mm-5.0mm | ||
|
التسامح مع حركات الـ PCB |
± 2mm ((هناك مشبك للمساعدة في تصحيح التشوه) | ||
|
تصريح المكونات |
TOP<28/خيار:55mm؛BOT<75mm | ||
|
أجزاء الحد الأدنى للمساحة |
20um: 0201 رقاقة،0.4PitchlC، 15um: 01005شريحة،0.3 قناة التواصل الداخلي | ||
|
X،YP منصة |
السائق | نظام خدمة التيار المتردد | |
|
أورلانتا |
< 10μm | ||
|
سرعة التحرك |
700 ملم/ثانية | ||
|
النظام الناعم |
نظام التشغيل |
مايكروسوفت ويندوز | |
|
التحكم والاعتراف |
السمات |
الاتصال التلقائي بالبرنامج وتحديد الجانب العلوي أو السفلي من اللوحة، لا يدعم برمجة اللوحة، الاتصال الذكي، التوصيل مع MES، وظيفة تنبيه البيانات الذكية.دعم نموذج قاعدة البيانات المركزية |
|
|
العملية |
البرمجة الرسومية؛سهلة التشغيل؛يمكن تجميع خوارزميات متعددة بحرية؛دعم البرمجة عبر الخط تحرير الأخطاء:إنشاء تقارير SPC تلقائيًا. |
||
|
مارك |
علامة الأرقام |
يمكن اختيار 3 علامات | |
|
التعرف على السرعة |
0.5s/pcs | ||
| نظام التحكم | الحاسوب |
كمبيوتر صناعي 1،3 وحدة معالجة،1،3 وحدة معالجة،ذاكرة 16G،قرص صلب 2T |
|
|
بيسبلا |
22 بوصة TFT |
||
|
غيرها |
أبعاد الآلة ((L × WxH) |
868×1055×1365ملم | |
| الوزن | ~ 310 كجم | ||
|
إمدادات الطاقة |
AC220V ± 10٪، مرحلة واحدة 50/60HZ، استهلاك الطاقة 600W |
||
|
العمل في السوق |
درجة الحرارة10-40°C، الرطوبة 30-80%RH |
||
