تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: YUSH
إصدار الشهادات: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
رقم الموديل: YSL3600
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD10000
تفاصيل التغليف: غلاف خشبي
وقت التسليم: 3-5 أيام
شروط الدفع: L / C ، D / P ، T / T
القدرة على العرض: 100 مجموعات
البعد: |
580 مم * 910 مم * 1650 مم |
الوزن: |
500 كجم |
أقصى سمك لقطعة العمل القابلة للتشكيل: |
4 مم (يرجى التواصل مع الشركة المصنعة للمعدات مسبقًا) |
مصدر: |
مرحلة واحدة AC220V ± 10%، الطاقة القصوى 4.5KVA |
نوع المنتجات القابلة للمعالجة: |
QFN، DFN، BGA، LGA، FC، MEMS، لوحة BT ذات الخرز الخفيف LED ومواد أخرى لها نفس الخصائص الفيزيائية |
درجة حرارة تشغيل المعدات: |
23 درجة مئوية ± 2 درجة مئوية |
البعد: |
580 مم * 910 مم * 1650 مم |
الوزن: |
500 كجم |
أقصى سمك لقطعة العمل القابلة للتشكيل: |
4 مم (يرجى التواصل مع الشركة المصنعة للمعدات مسبقًا) |
مصدر: |
مرحلة واحدة AC220V ± 10%، الطاقة القصوى 4.5KVA |
نوع المنتجات القابلة للمعالجة: |
QFN، DFN، BGA، LGA، FC، MEMS، لوحة BT ذات الخرز الخفيف LED ومواد أخرى لها نفس الخصائص الفيزيائية |
درجة حرارة تشغيل المعدات: |
23 درجة مئوية ± 2 درجة مئوية |
1،متطلبات بيئة استخدام المعدات والمعايير التقنية

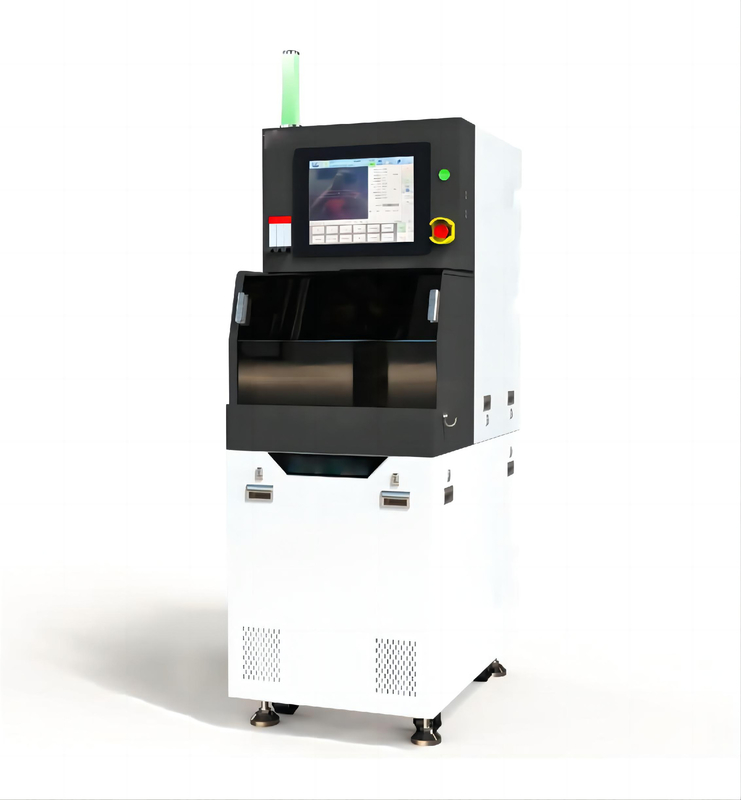

YSL3600 آلة كتابة دقة موقف القطع الفعال في محور واحد؛ الحد الأقصى لحجم قطعة العمل المعالجة هو 150 * 150mm، مناسبة لمواد رصيف التعبئة الصغيرة، وقطع المواد الناعمة،تحميل وتفريغ يدوي، ناقل نقل وتحديد المواقع التلقائي، قطع محاذاة تلقائية
1يجب تثبيت آلة الكتابة دون اهتزاز واضح. تنظيف الغرفة دون غازات تآكل ومجال مغناطيسي قوي. درجة حرارة العمل بين 20 و 25 درجة مئوية وتبقى ثابتة.الرطوبة النسبية < 60%، لا توتر.
2يجب أن يكون الهواء المضغوط الذي تستخدمه آلة الكتابة نظيفًا دون زيت وماء ، ويجب تصفية الهواء المضغوط من خلال المجفف البارد.
3يجب أن تكون جودة مياه التبريد للقطع في آلة القطع نظيفة بدون شوائب، وتكون درجة حرارة المياه بين 16 و20 درجة مئوية.وتقلب درجة حرارة المياه أقل من أو يساوي ± 1 درجة مئوية؛ يمكن لدرجة حرارة المياه المفرطة أن تسبب كسر حافة القطع ، وارتداء الغشاء ، والشفرة والقطع ؛ يجب أن تكون درجة حرارة المياه في آلة القطع بين 9 و 16 درجة مئوية ،وتقلب درجة حرارة الماء أقل من أو يساوي ± 2 درجة مئويةيمكن لدرجة حرارة المياه المفرطة أن تسبب ذوبان القصدير والقطع العكسي والقطع المكسور. (الفرق مع درجة حرارة الغرفة هو ضمن ± 3 درجة مئوية لتجنب التكثيف المفرط)
4يجب أن تكون جودة المياه في مياه تبريد الغزل المستخدمة في آلة الكتابة نظيفة وخالية من الشوائب ، يجب أن تكون درجة حرارة المياه بين 12-20 درجة مئوية ،وتقلب درجة حرارة المياه أقل من أو يساوي ± 1 درجة مئويةإذا كانت درجة حرارة الماء تتجاوز المعيار ، فقد تؤثر على تبريد الغزل ، وتؤثر على دقة واستقرار الغزل ، مما يؤدي إلى انحراف في القطع ،سوء جودة القطع والظروف الأخرى. (بدرجة حرارة الغرفة ودرجة حرارة القطع ضمن ± 3 درجة مئوية)
5محتوى زيت مصدر الغاز أقل من 0.5mg / m3
| أساسية المعلمات | |
| مقياس المخطط | 580mm × 910mm × 1650mm |
| الوزن | حوالي 600 كجم |
| سمك الحد الأقصى للقطعة القابلة للتشغيل | 4mm ((يرجى الاتصال مع الشركة المصنعة للمعدات مسبقاً) |
| نوع المنتجات القابلة للتجهيز | QFN,DFN,BGA,LGA,FC,MEMS,LED بطاقة BT للكرات الضوئية وغيرها من المواد ذات الخصائص الفيزيائية نفسها |
| المصدر | الفاز الواحد AC220V±10٪ ، أقصى طاقة 4.5KVA |
|
الهواء المضغوط |
ضغط الهواء المضغوط: أكبر من 0.6MPa ، تقلب الضغط أقل من 0.02MPa |
| ضغط العمل للمعدات:0.55-0.6MPa | |
| ذروة الاستهلاك: 200 لتر/دقيقة | |
| دقة الترشيح: 0.01μm/99.5٪ من الهواء المضغوط النظيف الخالي من الزيت | |
|
مياه التبريد |
الضغط:0.2-0.3MPa |
| ذروة الاستهلاك:2.0 لتر/دقيقة | |
| درجة الحرارة: 17 °C ± 2 °C (وفقاً للتعديل المطلوب للطاقة للمادة المعالجة ، كلما زادت الطاقة ، كلما انخفضت درجة الحرارة) | |
| قطع الماء | الضغط:0.2-0.3MPa |
| ذروة الاستهلاك:6.0 لتر/دقيقة | |
| درجة الحرارة:10°C-16°C ((عندما تكون درجة حرارة الماء متطلبات خاصة، يرجى الاتصال مع الشركة المصنعة للمعدات مسبقاً) | |
| مخرجات الهواء | إجمالي تصريف الهواء للمعدات:1.5 م3/دقيقة |
| سرعة الهواء في منفذ الهواء للمعدات: > 17 م/ث | |
| درجة حرارة تشغيل المعدات | 23°C±2°C |
| الرطوبة النسبية للبيئة | 40%-60%، لا توتر |
| مكان وضع المعدات | ابق بعيداً عن مصدر الاهتزاز، أبق بعيداً عن الرياح القوية، الغبار، ضباب المياه، جهاز ضباب النفط. |
2,
2نظام القطع
| محور إكس القطع المعلمات | |
| أنظمة التوجيه والدفع | المحرك: محرك خدمة التيار المتردد |
| الدليل: قاطع الدليل ومسمار الكرة | |
| منطقة القطع | قطع المنطقة بفعالية φ150mm |
|
حدد نطاق حجم قطعة العمل |
أقصى 150 ملم |
| خطوة واحدة من 0.001mm | |
|
السرعة |
السرعة القصوى 600mm/s |
| سرعة العودة 600mm/s | |
| نطاق ضبط سرعة القطع:0.1mm/s - 400mm/s | |
| نسبة الدقة | 0.001ملم |
| نظام التحكم | محرك خدمة التيار المتردد |
| محور Y القطع المعلمات | |
| أنظمة التوجيه والدفع |
المحرك: محرك خدمة التيار المتردد |
| الدليل: قاطع الدليل ومسمار الكرة | |
| منطقة القطع | مساحة القطع الفعالة φ150mm |
| تعيين نطاق حجم قطعة العمل |
أقصى 150 ملم |
| خطوة واحدة من 0.0001mm | |
| السرعة | السرعة القصوى 200mm/s |
| نطاق إعداد الخطوة | من 0 إلى 300 مم |
| نسبة الدقة | 0.0001ملم |
| نظام التحكم | نظام الحلقة المغلقة من محرك خدمة التيار المتردد + حاكم الشبكة |
| دقة الخطوة |
دقة خطوة واحدة:0.002ملم/5ملم |
| الحد الأقصى للخطأ خلال العملية:0.005 ملم / 150 ملم | |
| محور Z القطع المعلمات | |
| أنظمة التوجيه والدفع |
المحرك: محرك خدمة التيار المتردد |
| الدليل: قاطع الدليل ومسمار الكرة | |
| الحد الأقصى للسرعة | 30mm ((عند تثبيت φ 55.56 شفرة صلبة، والشفرة هي حوالي 16.5mm من لوحة العمل) |
| السرعة | السرعة القصوى 30mm/s |
| الحد الأدنى لسمك كوب الشفط | 14ملم |
| السماكة القصوى للقطع | 4ملم |
| نسبة الدقة | 0.0001ملم |
| تكرار دقة تحديد الموقع | 0.001ملم |
| نظام التحكم | محرك خدمة التيار المتردد |
| محور θ القطع بارامىالاطفال | |
| نظام القيادة | المحرك: محرك DD |
| الحد الأقصى للسرعة | 360 درجة ((100 درجة في الاتجاه المعاكس للساعة عند الصفر إلى 360 درجة في الاتجاه المعاكس للساعة) |
| السرعة | السرعة القصوى 180°/s |
| نسبة الدقة | 0.0005 درجة |
| نظام التحكم | تشفير زاوية الدوران |
| الفولاذ القطع المعلمات | |
| المحور الرئيسي | محمل: محمل هواء عالي الضغط |
| المحرك: DC | |
| معدل الدوران | 6000 دورة في الدقيقة - 40000 دورة في الدقيقة |
| القوة | 1.5كيلوواط |
| يمكن تركيب الشفرة | سكين ناعم (متوسط قطر φ 49mm ~ φ 60mm) |
| متطلبات ضغط الإمداد | 0.55MPa - 0.6 MPa |
| غطاء الرش | غطاء الرش القياسي مع الرش المباشر ورش الجانبي |
| تركيب اختياري للفوهة التنظيفية | |
| غيرها | تطبق تثبيت الغزل هيكل التجميع |
| الـ CCD الصورة النظام | |
| النظام | نظام التقاط استنادًا إلى الرسومات المستهدفة للكاميرا HD |
|
الوظيفة |
هيكل الكاميرا ذات الطاقة العالية |
| نظام مصدر الضوء: مصدر ضوء LED ، ضوء مستقيم + ضوء حلق | |
| ضبط الكثافة الضوئية تلقائيًا | |
| محاذاة الموقع التلقائية | |
| دقة المواءمة | ± 1 بكسل |
| حجم الشريحة المتاحة | و 0.2 ملم أو أكثر |
|
الرسومات معدل الاعتراف |
معدل اجتياز> 98٪ بدون تحديد الخطأ |
| التعرف الرسومي التلقائي يسمح بمدى تباين زاوية المنتج: ضمن 5 درجات | |
| غيرها الوظائف | |
| الشاشة الملموسة | شاشة لمسة LCD 15 بوصة |
| مصباح الإنذار | تم تجهيز الجزء العلوي من المعدات بأضواء إشارة ثلاثية الألوان حمراء وصفراء وخضراء وزجاجة |
|
حماية المعدات والإنذار |
وظيفة الحماية: أثناء انقطاع التيار الكهربائي ، يمكن حماية المنتج والشفرة بشكل فعال من الضرر. |
| يمكن حماية العمود الرئيسي من ضغط الهواء غير الكافي أو تعطيل إمدادات الهواء. | |
| عندما يكون إمدادات المياه من الغزل غير كافية ، يتم إيقاف الإنذار ، ويمكن قطع رش المياه المباشر ورش المياه الجانبي تلقائيًا. | |
| إيقاف إيقاف الإنذار | |
| إنذار تعيين حياة الشفرة (يمكن إزالتها بعد إنذار ، بعد معالجة القطعة الحالية ، لا يمكن بدء القطعة التالية). | |
| جميع مكونات الفراغ لا تملك درجة كافية من الفراغ | |
| حماية إنذار الإفراط في الحمل | |
| قيمة فرق الارتفاع المتعددة القياسات كبيرة جداً | |
| عندما لا يتم إغلاق باب المعدات ، لا يمكن مواصلة عملية القطع. | |
| تشغيل الحركة للمعدات | يتم تجهيز الجزء السفلي من المعدات بأقدام مدمسة للصدمات لتعديل المستوى وملحقات الحمل للتحرك. |
| USB | USB30 |
|
واجهة استخدام البرمجيات |
واجهة صينية، التي يمكن تخزين ملفات معالجة متعددة وملفات شفرة. |
| دعم للقطع متعدد الشرائح. | |
| يمكن إيقاف التفتيش في أي وقت أثناء عملية القطع. | |
| مع وضع قطع شبه تلقائي | |
|
بعد تعيين القراءة، يمكن للمنتج أن يكمل تلقائيًا التنسيق المسبق، وتحديد الرسم البياني التلقائي للسكين، وأداء قطع تلقائيًا بطرق مختلفة |
|
| التنفيذ التلقائي للتعويض عن تآكل الشفرة، التفتيش التلقائي لجودة القطع، التفتيش التلقائي لأضرار الشفرة. | |
| وضع القطع: هناك وضع قطع تلقائي ووضع قطع شبه تلقائي. | |
| يمكن تعيين سرعة حركة X ، Y ، θ وما إلى ذلك أثناء عملية المحاذاة من قبل المستخدم نفسه. | |
| إقطع غطاء الرش | رذاذ المياه القطع قبل وبعد تكوين الرذاذ |
| ستارة الهواء المائية | يتم تثبيت ستارة الماء والهواء في منتصف تجويف القطع وجزء المجهر |
| نظام الفراغ | مولد الفراغ |
| مقياس تدفق المياه | مقياس تدفق ميكانيكي |
3دقة المعدات وأدائها
| الدقة و الأداء | |
| المساواة XY | 0.005mm / 150mm ((إعلان مسبق عند قطع أحجام أكبر) |
| مسطحة لوحة العمل | 0.01mm/Φ150mm |
| عمودية محور XY | 0.01 ملم / 150 ملم |
| دقة خطوة المحور Y | خطوة واحدة 0.002 / 5mm |
| الرحلة بأكملها 0.005 / 150 ملم | |
|
فلانج الفولاذ هو مواز لل محور إكس |
0.001mm / 30m أو 0.005mm / 150mm |
| دقة تحديد المواقع المتكررة على محور Z | 0.001ملم / 50 مرة |
4الخدمة التقنية وخدمة ما بعد البيع
1- توفير مجموعة من دليل التعليمات وشهادة جودة المعدات.
2الطرف (ب) مسؤول عن صيانة ما بعد البيع والدعم الفنيفترة الضمان المجانية للجهاز بأكمله هي 18 شهرا (باستثناءالأضرار الناجمة عن التشغيل الاصطناعي أو غير السليم).
3يجري تدريب تقني للموظفين التقنيين والمشغلين في الطرف أ.، بما في ذلك المبادئ الأساسية وخطوات التشغيل، وقيود الاستخدام، وقواعد الاستخدام الآمن،طرق الصيانة اليومية ووظائف برامج التطبيقات.
4يقدم الطرف (ب) الدعم التقني المجاني للطرف (أ) لفترة طويلة.
| Tالدعم التقني وخدمة ما بعد البيع | محتوى الخدمة المحددةو المعايير |
| صيانة المعدات | تشخيص خطأ الأجهزة |
| صيانة المعدات في الموقع | |
| توفير قطع غيار | توفير قطع غيار مختلفة للمعدات مع الشركة المصنعة المشتركة |
| صيانة البرمجيات | تركيب نظام التشغيل |
| تثبيت نظام تحكم المعدات | |
| تدريب تشغيل المعدات | تدريب إجراءات تشغيل المعدات الأساسية |
| تدريب إصلاح أخطاء المعدات الأساسية | |
| خدمات التبادل التقني والإخطار | مراقبة ترقية نظام البرمجيات |
| إعلان المنتج الجديد | |
| إعلان مهم عن المعرض | |
| الخدمة الميدانية | توفير خدمة في الموقع للموظفين المهنيين بعد البيع |
5"التثبيت والتشغيل والقبول"
1الطرف ب مسؤول عن تركيب وتشغيل جميع البضائع مجاناً. الطرف أ مسؤول عن بناء البنية التحتية المعدات وتقديم المساعدة اللازمة للطرف ب في التثبيت وإصلاح الأخطاء.يقوم الطرف ب بتنفيذ التثبيت والتشغيل في غضون ثلاثة أيام من استلام إشعار الطرف أ.
2يجب أن يؤدي الطرف A قبول المعدات. بعد قبولها،يقوم ممثلو الطرفين بالتوقيع على تقرير القبول للتأكيد.
6التعبئة والنقل
1صندوق التعبئة مناسب للنقل لمسافات طويلة، مضاد للرطوبة، منع الصدأ، مضاد للصدمات، تحميل الخام وتفريغ، مناسب لرفع كامل،لضمان أن وظائف المنتج بعد وصوله.
2وسيلة النقل: النقل البري.
