تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: Yushunli
إصدار الشهادات: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
رقم الموديل: واي اس ال-610
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 6500~108000
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: من 3 أيام إلى 7 أيام
شروط الدفع: T / T ، باي بال ، غرب الاتحاد ، L / C ، D / P.
القدرة على العرض: 300 مجموعة / شهر
آلة لحام الموجات الانتقائية SMART Series: |
3350X1950X1650ملم |
ارتفاع الناقل: |
900±20 |
سرعة النقل: |
0.2-10m/min |
وزن ثنائي الفينيل متعدد الكلور: |
5-8 كجم |
دقة اللحام: |
± 0.15 مم |
إمدادات الطاقة: |
تيار متردد 380 فولت 35 واط 50/60 هرتز |
آلة لحام الموجات الانتقائية SMART Series: |
3350X1950X1650ملم |
ارتفاع الناقل: |
900±20 |
سرعة النقل: |
0.2-10m/min |
وزن ثنائي الفينيل متعدد الكلور: |
5-8 كجم |
دقة اللحام: |
± 0.15 مم |
إمدادات الطاقة: |
تيار متردد 380 فولت 35 واط 50/60 هرتز |

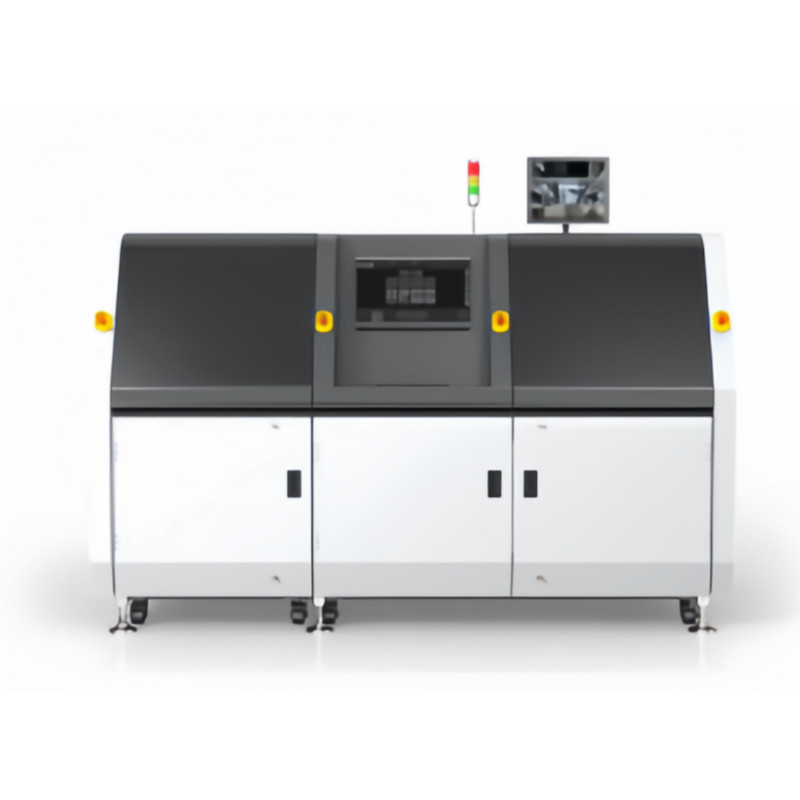

آلة لحام الموجات الانتقائية SMART Series
الخصائص:
يمكن أن يصل الحد الأقصى لعرض PCB إلى 610m
الرش + التسخين المسبق + وحدة اللحام ، تصميم متكامل
تصميم فرن القصدير المزدوج ودعم رفع مستقل
البرمجة خارج الموقع / استيراد ملفات Gerber
تصميم فرن القصدير المزدوج ودعم رفع مستقل
لحام مكونات لوحة مزدوجة آلية بالكامل
سرعة حركة فوهة قمة قابلة للتعديل
عملية اللحام مرئية لسي سي دي
نظام التشغيل
| 型号 الطراز | YSL-450 | YSL-610 |
| البعد ((LXWXH) | 2600×1800×1650mm ((1-2 وعاء) | 3350X1950X1650ملم |
| عرض اللوحة | 60-450ملم | 60-610 ملم |
| طول اللوحة | 120-500ملم | 120-700ملم |
| مساحة PCB العليا | ماكس:120ملم | |
| مساحة الجزء السفلي من اللوحة | الحد الأقصى: 50 ملم | |
| حجم حافة اللوحة | 4ملم | |
| ارتفاع الناقل | 900±20 | |
| سرعة النقل | 0.2-10m/min | |
| وزن PCB | 5-8 كجم | |
| قدرة التدفق | 2 لتر | |
| حجم أنبوب فولكس | 130μm | |
| عرض التدفق | 2-8 ملم | |
| سخان تحت الحمراء متحرك أسفل | الحد الأقصى: 14 كيلوواط | الحد الأقصى: 18 كيلوواط |
| نطاق الحرارة | درجة حرارة الغرفة - 250 درجة مئوية | |
| سخان الهواء الأعلى | الحد الأقصى: 6 كيلوواط | الحد الأقصى: 8 كيلوواط |
|
أقصى قطر فوهة اللحام |
ف2.5/4 | |
| ارتفاع الموجة | 3-5ملم | |
| قدرة وعاء الحام | 8KG ((المضخة الميكانيكية) / 13KG ((المضخة الكهرومغناطيسية) | |
| درجة حرارة اللحام | ماكس:350 درجة مئوية | |
| وقت التسخين | 40 دقيقة ((المضخة الميكانيكية 300 درجة مئوية) / 75 دقيقة ((المضخة الكهرومغناطيسية 300 درجة مئوية) | |
| قوة تسخين العلب | 1KW مضخة ميكانيكية/ 2KW مضخة كهرومغناطيسية | |
| سرعة الموقع | X/Y:2-200mm/s | |
| المرحلة.تحكم بدقة | ± 2°C | |
| دقة اللحام | ± 0.15 ملم |
| نظام تشغيل الكمبيوتر | ويندوز 10 |
| التشخيص | CCD بصري |
| إمدادات الهواء | النيتروجين / الهواء N2/O2 |
| الضغط المطلوب | 0.4-0.8Mpa |
| استهلاك N2 | كل واحد يستهلك حوالي 1.5-2 م 3 / ساعة |
| تركيز N2 | ≥ 99.999% |
| إمدادات الطاقة | AC 380V 3中5W 50/60Hz |
| الاستهلاك | 35 كيلوواط |
| قطر قناة الهواء | ف200ملم |
| معدل الهواء الخارجي | 360~900 م2/ساعة |
