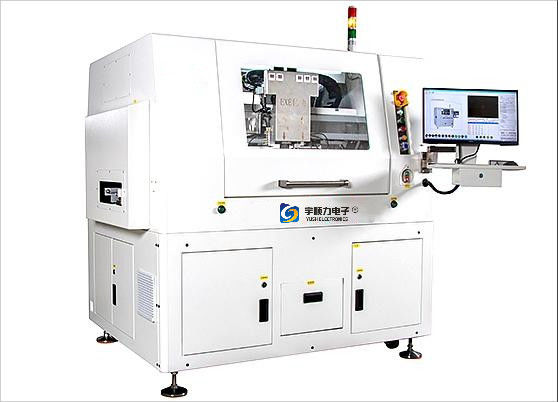

آلة التوجيه ذات المغزل المزدوج على الإنترنت YSL-910LAT استهلاك الطاقة 3.5kva

واحد.المواصفات والمعايير الأساسية:

1. نطاق عمل اللوح الفرعي: 300mmx350mm

2. وضع القيادة XYZ: محرك معزز بالتيار المتردد

3. عدد محاور الحركة: 9 محاور

4. وضع تعليم البرنامج: إدخال تعليمي بديهي لصورة ccd الملونة

5. واجهة العملية: واجهة تشغيل نافذة win7

6. قوة الفراغ العلوية: 5 حصان ، طاقة أقل لمجمع الغبار: 3 حصان (الخيار 5 حصان)

7. مغزل القطع sycotec (ألمانيا): max80000rpm (تغيير تلقائي للأداة)

8. سرعة مضاعفات Xy ac: 0-1000mm / sec؛سرعة مضاعفات التيار المتردد: 0-800 مم / ثانية

10. دقة التكرار Xy: ± 0.01mm

11. دقة القطع: ± 0.02 مم

12. دقة معايرة الكاميرا CCD: ± 0.01mm

13. قيمة إجهاد اللوحة: 300uε أدناه

14.قطر الأداة: 0.8-2.3 مللي متر

15. سمك قطع لوح Pcb: 0.2mm-6.0mm

16. المحرك الرئيسي وتجميع الغبار والضغط الميكانيكي والكهربائي: 220 فولت 1φ و 3φ

17. استهلاك الطاقة: 3.5kva

18. بندقية القضاء الثابتة

19. نظام الرؤية: كاميرا رقمية عالية الدقة

20. محرك القيادة: محرك سيرفو AC بدون فرش

21. ذراع التحرير والجلب الميكانيكي: فوهة شفط فراغية مضادة للكهرباء الساكنة

22. طريقة التغذية: النقل بالسكك الحديدية

23. أسلوب التفريغ: النقل بالحزام أو خرج السيارة أو النقل بالسكك الحديدية

24. طريقة تحويل الحمل: تحويل حمل الامتصاص بفوهة الشفط الفراغي

25. اتجاه التدفق: يسار ← يمين

26. برنامج النسخ الاحتياطي: واجهة USB

27. وضع التحكم: تحكم خاص

28 حجم خزانة جمع الغبار: 640mm × 785mm × 1760mm (d × w × h)

29. حجم الآلة: 2014mm × 1230mm × 1650mm (d × w × h)

30. وزن المحرك الرئيسي + جامع الغبار: 1000 كجم

ثانيا: مقدمة عن تكوين الجهاز

1. هيكل طاولة عمل مزدوج

اعتماد سكة مزدوجة الانزلاق وتشغيل منصة مزدوجة الاسطوانة.يمكنها قطع أنواع مختلفة من المنتجات في نفس الوقت ، وتقليل وقت الانتظار لأخذ الأطباق ووضعها بشكل كبير.في الوقت نفسه ، يمكنها تغيير المنصة المزدوجة إلى منصة واحدة كبيرة ، وزيادة حجم العمل ، وتحسين مرونة المعدات بشكل كبير.

2. تحت هيكل المغزل الفراغي

أ.YSL-910LAT المغزل المزدوج على الخط جهاز تقطيع لوح التقطيع يعتمد مغزل مستورد عالي السرعة لقطع الألواح ، يقلل بشكل كبير من إجهاد القطع ، الدقة العالية ، القصور الذاتي الصغير ، الاستجابة السريعة.

ب.نظام الكشف عن قاطع الطحن ، حالة قاطع الطحن للمراقبة في الوقت الحقيقي ، يمنع بشكل فعال ظاهرة استمرار التشغيل بعد القطع.

نظام رؤية جديد ، مصدر ضوء حلقة موحد ، مع وظيفة ضبط السطوع ، يجعل كل نوع من تمييز نقطة مارك أفضل ، ومناسب لطلاء القصدير ، والطلاء بالنحاس ، والطلاء بالذهب ، ورش القصدير ، وأنواع مختلفة من ثنائي الفينيل متعدد الكلور متعدد الألوان.النظام بأكمله مجهز بوظيفة تعويض نقطة التباين المرئية.

3. تحت هيكل فراغ

تصميم ختم القمع ، مدخل الشفط يتخذ زاوية شطبة 45 درجة ، ويقلل من الغبار في ظاهرة الدوامة الداخلية.

4.تحكم خاص CNC

تدمج وحدة التحكم الخاصة CNC المستقلة جزء التحكم ، والتحكم في الحلقة يتمتع بثبات قوي ودقة عالية ونقل استجابة سريع ومقاومة قوية للتدخل

5. جامع
