تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: YUSH
إصدار الشهادات: CE Mark
رقم الموديل: YS-1435BF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: business negotiation
تفاصيل التغليف: حزمة خشبية
وقت التسليم: من 3 أيام إلى 7 أيام
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 25 مجموعة / مجموعات شهريا
وزن المعدات (كلغ): |
1050 |
أبعاد الجهاز: |
1435 (طول) * 1800 (عرض) * 1670 (ح) |
نطاق درجة حرارة التسخين: |
200 ين |
قوة التسخين: |
6 |
طريقة التسخين: |
هواء حار |
الجهد االكهربى: |
380 فولت |
وزن المعدات (كلغ): |
1050 |
أبعاد الجهاز: |
1435 (طول) * 1800 (عرض) * 1670 (ح) |
نطاق درجة حرارة التسخين: |
200 ين |
قوة التسخين: |
6 |
طريقة التسخين: |
هواء حار |
الجهد االكهربى: |
380 فولت |
آلة لحام انتقائية صغيرة
سمات:
1. يمكن لوحدات الرش والتسخين المسبق واللحام القياسية أن تكمل عملية اللحام بأكملها في مساحة آلة صغيرة
2. يسمح تصميم المسار الدوار للمشغل بإكمال تحميل وتفريغ ثنائي الفينيل متعدد الكلور على نفس الجانب من الماكينة
3. حجم صغير ، أقصر بكثير من آلات نظام SUNFLOW القياسية
4. رصد عملية اللحام في الوقت الحقيقي ، سجل العملية
| معامل | اسم | تخصيص |
| معلمات الجسم | أبعاد الجهاز | 1435 (طول) * 1800 (عرض) * 1670 (ح) |
| وزن المعدات (كلغ) | 1050 | |
| أعلى تخليص ثنائي الفينيل متعدد الكلور | 120 | |
| إزالة قاع ثنائي الفينيل متعدد الكلور | 60 | |
| جانب عملية ثنائي الفينيل متعدد الكلور | ≥3 | |
| ارتفاع الحزام الناقل فوق سطح الأرض | 900 ± 20 | |
| سرعة نقل ثنائي الفينيل متعدد الكلور | 0.2-10 | |
| وزن ثنائي الفينيل متعدد الكلور (كجم) | ≤5 | |
| سمك ثنائي الفينيل متعدد الكلور (بما في ذلك تركيبات) | 1-6 | |
| نطاق قابل للتعديل من الحزام الناقل | 50-450 | |
| طريقة تعديل عرض الحزام الناقل | كهربائي | |
| اتجاه نقل ثنائي الفينيل متعدد الكلور | من اليسار إلى اليمين | |
| ضغط سحب الهواء | 0.6 | |
| توريد النيتروجين | مقدم من العميل | |
| ضغط مدخل النيتروجين | 0.6 | |
| استهلاك النيتروجين | 1.5 | |
| نقاء النيتروجين المطلوب | 99.999 ينًا يابانيًا | |
| الجهد االكهربى | 380 | |
| تكرار | 50/60 | |
| الحد الأقصى لاستهلاك الطاقة | ＜ 12 | |
| الحد الأقصى الحالي | 25 | |
| ضوضاء الآلة | 65 | |
| واجهة الاتصالات | سميما | |
| نظام اللحام | أقصى مسافة لحام المحور X | 510 |
| أقصى سفر لمحور Y اللحام | 450 | |
| اللحام Z محور السفر الأقصى | 60 | |
| الحد الأدنى للقطر الخارجي للفوهة | 5.5 | |
| القطر الداخلي للفوهة | 2.5-10 | |
| أقصى ارتفاع للقمة | 5 | |
| قدرة فرن القصدير | حوالي 13 كجم (Sn63Pb) / 12 كجم تقريبًا (خالية من الرصاص) | |
| أقصى درجة حرارة لحام | 330 | |
| طاقة تسخين فرن القصدير | 1.15 | |
| نظام التسخين | نطاق درجة حرارة التسخين | 200 ين |
| قوة التسخين | 6 | |
| طريقة التسخين | هواء حار | |
| نظام الرش | رش أقصى حركة لمحور X | 510 |
| أقصى شوط لمحور Y للرش | 450 | |
| ارتفاع الرش | 60 | |
| سرعة تحديد المواقع | ＜200 | |
| سعة خزان التدفق | 2 |
وحدة الهيكل الأساسية للآلة القياسية
1. وحدة الرش
2. التسخين المسبق للوحدة
3. وحدة اللحام (آلة قياسية بقطر داخلي 6 مم فوهة)
4. نظام النقل
مبدأ العمل: بعد أن يتحكم البرنامج المبرمج مسبقًا لرأس الرش في لوحة PCB للانتقال إلى الموضع المحدد ، يتم رش الأجزاء التي تحتاج إلى لحام بالتدفق فقط.بعد الرش والتسخين المسبق ، تقوم منصة المضخة الكهرومغناطيسية بتشغيل المضخة الكهرومغناطيسية للانتقال إلى الموضع المطلوب وفقًا للبرنامج المحدد مسبقًا.الأجزاء الملحومة ، ثم الملحومة.
نظام برمجة سريع ومريح
لحام مستقر وعالي الجودة ---- وحدة لحام
الميزات والمزايا:
1. القمة مستقرة
2. الفوهة سهلة الفك والاستبدال
3. فوهة عالية الجودة (يمكن استخدامها لمدة 3 أشهر)
4. بصمة صغيرة
5. توفير الطاقة
6. تغيير الخط السريع
باستخدام المضخة الكهرومغناطيسية ، مقارنةً بالمضخة الميكانيكية ، تتمتع المضخة الكهرومغناطيسية بقمم موجية ثابتة أثناء التشغيل ، ولا يوجد تآكل ميكانيكي للحركة ، وتنتج القليل جدًا من النفايات.بالإضافة إلى ذلك ، تتبنى وحدة اللحام نظام حركة عالي الدقة لضمان دقة عملية اللحام.، يتعاون الزميل مع العملية الخاصة ، والتي يمكن أن تقضي بشكل كبير على ظاهرة اتصال القصدير.من حيث تجربة المستخدم ، فإنه يوفر كاميرات مراقبة اللحام والكشف التلقائي عن ارتفاع الموجة ، مما يحسن بشكل كبير من تجربة المستخدم.
نظام النقل - مسار الإرسال
يعتمد نظام النقل على ناقل الأسطوانة ، مما يزيد من مساحة اللحام ويكون أكثر ملاءمة لحام المكونات القريبة من حافة اللوحة.

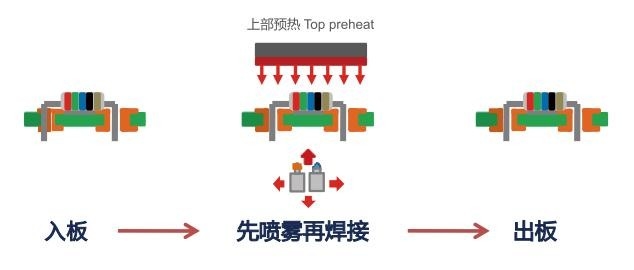

عملية اللحام الانتقائية
عملية اللحام:
1. نقل لوحة ثنائي الفينيل متعدد الكلور إلى الموقع المحدد
2. الرش الانتقائي والتسخين المسبق ولحام ثنائي الفينيل متعدد الكلور وفقًا للإجراء المحدد
3. ثنائي الفينيل متعدد الكلور المنتهية ولايته
رش عالي الدقة - وحدة رش
تعتمد الآلة القياسية فوهة إسقاط دقيقة مستوردة من ألمانيا ، يبلغ قطر الفوهة 130 ميكرومتر ، والتي يمكنها رش التدفق بالتساوي على منطقة اللحام المطلوبة.أقل مساحة للرش هي 3 مم ، مما يوفر تدفق 90٪ على الأقل مقارنة بالرش التقليدي.وفقًا لاحتياجات المستخدم ، في حالة الدقة المنخفضة لحجم منطقة الرش ، يتم توفير فوهات الرش أيضًا لجعل عملية الرش أسرع.
جميع حركات الوحدة مدفوعة بملابس خاصة ومسامير كروية ، وتكون عملية الحركة سلسة ومستقرة ، ويمكن أن تصل التكرار إلى 0.05 مم.
وحدة الهيكل الأساسي
باستخدام المضخة الكهرومغناطيسية ، مقارنةً بالمضخة الميكانيكية ، تتمتع المضخة الكهرومغناطيسية بقمم موجية ثابتة أثناء التشغيل ، ولا يوجد تآكل ميكانيكي للحركة ، وتنتج القليل جدًا من النفايات.بالإضافة إلى ذلك ، تتبنى وحدة اللحام نظام حركة عالي الدقة لضمان دقة عملية اللحام.، يتعاون الزميل مع العملية الخاصة ، والتي يمكن أن تقضي بشكل كبير على ظاهرة اتصال القصدير.من حيث تجربة المستخدم ، فإنه يوفر كاميرات مراقبة اللحام والكشف التلقائي عن ارتفاع الموجة ، مما يحسن بشكل كبير من تجربة المستخدم.
