تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: YUSH
رقم الموديل: YSL-518L
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: USD20000-21000
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 6-7 أيام
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 50sets / شهر
درجة الحرارة المحيطة: |
-10-40 ℃ |
الحجم (L * W * H): |
980*910*1300ملم |
مبدأ AOI: |
استخدام المبادئ البصرية الحديثة وتكنولوجيا الكاميرا الرقمية لالتقاط الكائن المكتشف في الوقت الحقيقي |
معدل الكشف الفعال عن AOI: |
أكثر من 99٪ |
مزايا AOI: |
وظائف البرمجيات القوية |
ملائم: |
الكمبيوتر الشخصي |
درجة الحرارة المحيطة: |
-10-40 ℃ |
الحجم (L * W * H): |
980*910*1300ملم |
مبدأ AOI: |
استخدام المبادئ البصرية الحديثة وتكنولوجيا الكاميرا الرقمية لالتقاط الكائن المكتشف في الوقت الحقيقي |
معدل الكشف الفعال عن AOI: |
أكثر من 99٪ |
مزايا AOI: |
وظائف البرمجيات القوية |
ملائم: |
الكمبيوتر الشخصي |
دقة عالية، سرعة عالية، مناسبة لتحقيق خط DIP، خط SMT

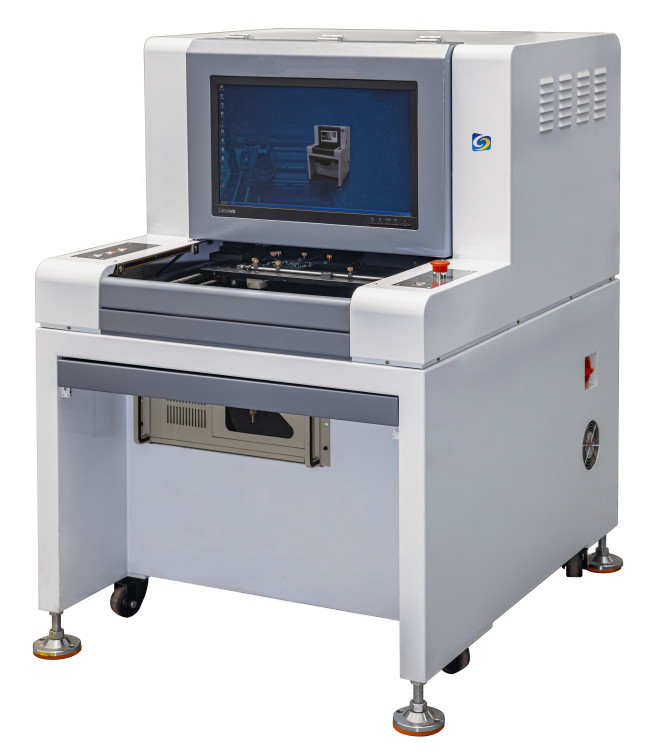

وصف المنتج
1مبدأ AOI: استخدام المبادئ البصرية الحديثة وتكنولوجيا الكاميرا الرقمية لتصوير الكائن المكتشف في الوقت الحقيقي ، وتحليل ومعالجة الصورة التي تم التقاطها من خلال الكمبيوتر والبرمجيات الخاصة ،وتوليد نتائج الكشف تلقائيًا.
2وظيفة AOI: معدل الكشف الفعال عن AOI: أكثر من 99٪ (معدل الكشف اليدوي: حوالي 70٪) ؛
تقليل العمالة: 2-4 أشخاص / خط الإنتاج ، كفاءة الكشف العالية ؛
من خلال وظيفة SPC ، يمكن حساب عيوب العملية بدقة ودقة ، والتي يمكن السيطرة عليها بفعالية.
الاستقرار أعلى بكثير من العمالة ، ويمكن خفض التكلفة الشاملة بشكل كبير بعد الاستخدام طويل الأجل ؛
يمكن أن تعزز القوة الشاملة للشركة وتحسين القدرة التنافسية الشاملة للشركة بشكل فعال.
3مزايا AOI:
1) البنود التي يمكن التحقق منها:
بعد لحام الموجة من الدبوس DIP: المزيد من الصين، أقل من الصين، ثقوب الصين، الدائرة القصيرة، المسامير لا تخرج، الخ
SMT: أجزاء مفقودة، خلع، أجزاء خاطئة، قطبية عكسية، تلف، تلوث، أقل من القطن، المزيد من القطن، الدائرة القصيرة، لحام افتراضي، الخ
2) وظائف برمجية قوية
◆استخراج الألوان، التحليل الإحصائي ◆التعرف على الحروف (OCR)
◆جسر IC ◆تحليل الجاذبية الخاصة بالأبيض والأسود
◆تحليل التشابه الرسومي ◆استيراد بيانات CAD
◆إدارة مستوى العمليات
◆وظيفة بيانات CAD ◆التعرف التلقائي على سطح القاع و الكشف عنه ◆الكشف عن لوحات متعددة
◆الربط المتعدد للآلات ◆مكتبة معايير المكونات التي تم بناؤها بنفسك ◆يمكن إنشاء وتصدير التقارير اليومية والأسبوعية والشهرية
◆يمكن توصيله بمحطات صيانة متعددة
3) تصميم الهيكل الميكانيكي الدقيق
◆ قاعدة عالية الصلابة، مركز الجاذبية معقول، اهتزازات صغيرة أثناء التشغيل، مظهر جميل
◆دلائل دقيقة للمسامير ودلائل الأسلاك
◆الجهاز الآلي الدقيق، سهل و سريع في تحميل و تفريغ الـ PCB
◆مهارات التجميع الممتازة تضمن الاستخدام المستقر وطول عمر الآلة بأكملها.
4) التحكم الكهربائي المستقر
◆ نظام القيادة الخدمية، مستقرة ونضج
◆تحكم متقدم ومستقر في الحركة
◆ تكنولوجيا EPIX المتقدمة لالتقاط الصور ومعالجتها
◆ أومرون مستقر مختلف المكونات الكهربائية، حياة طويلة
◆كابل سلسلة السحب عالي المرونة LAAP ، يمكن أن تصل عمر الخدمة إلى 5-8 مليون مرة
◆ دائرة ثابتة، صيانة سهلة وسلامة.
5) تصميم مصدر ضوء علمي
◆تضمن تقنية المعالجة الشاملة دقة زاوية الإضاءة لمصدر الضوء
◆كشف صارم للضوء
◆ اختبار شيخوخة صارم لضمان عمر الخدمة 50،000 ساعة
◆استخدام العلمي لمبدأ الضوء ثلاثي الألوان يمكن أن يجعل المكونات تظهر ألوان مختلفة من الجسم وتلحم بزوايا مختلفة لتحقيق أغراض الكشف الدقيقة
| قائمة تكوين المكونات الرئيسية | ||||
| لا، لا، لا | الاسم | العلامة التجارية | الوحدة | كمية |
| 1 | الدليل | بنك تايوان | الشريط | 4 |
| 2 | المسمار | بنك تايوان | الشريط | 2 |
| 3 | مقعد المسمار | بنك تايوان | تم تعيين | 2 |
| 4 | المحركات والحركات | محرك خدمة 200 واط | تم تعيين | 2 |
| 5 | الكاميرا | كاميرا ملونة ذات 5 ملايين بكسل | تم تعيين | 1 |
| 6 | العدسة | تشينغ تشنغ | الفردية | 1 |
| 7 | بطاقة رياضية | إرفع | تم تعيين | 1 |
| 8 | مصدر ضوء ملون | مصدر ضوء ثلاثي الألوان RGB | تم تعيين | 1 |
| 9 | مفتاح فتحة | أومرون | فقط | 2 |
| 10 | تغيير مصدر الطاقة | (تايوان) | فقط | 1 |
| 11 | واقي التسرب | (شنايدر) ، (شينت) | فقط | 1 |
| 12 | مفتوحة | (شنايدر) ، (شينت) | فقط | 3 |
| 13 | رله متوسطة | أومرون (غير مستخدم) | تم تعيين | 2 |
| تكوين IPC | الكمبيوتر | هيكل الكمبيوتر الصناعي | البرج | 1 |
| جهاز مراقبة | ديل 22" | البرج | 1 | |
| المعالجة المركزية | إنتل i5-4460 رباعي النواة | تم تعيين | 1 | |
| اللوحة الأم | P5P41T | |||
| الذاكرة | كينغستون 8G | |||
| القرص الصلب | 1T | |||
| القرص المضغوط | دي في دي الرائدة (غير مستخدم) | |||
| قوة الهيكل | 450 واط | |||
| الـ PCB المطبق | العملية المطبقة | بعد طباعة معجون اللحام SMT ولحام إعادة التدفق ، يمكن لفحص لوحة الدوائر بعد اللحام إعادة التدفق اكتشاف جانبي PCB وكشف العديد من PCBs في نفس الوقت |
| بعد لحام الموجة من سدادة DIP: المزيد من القصدير، أقل من القصدير، ثقوب القصدير، الدائرة القصيرة، والدبابيس ليست خارج. | ||
| حجم القالب | 25×25mm-550×460mm (يمكن تخصيص حجم كبير) | |
| سمك القالب | 0.3-5.0ملم | |
| ارتفاع واضح فوق والأسفل من الركيزة | أعلى: ≤35mm؛ أسفل: ≤50mm (يمكن تخصيصها وفقًا لمتطلبات العميل) | |
| بعد إعادة التدفق | أجزاء مفقودة، أجزاء متعددة، كرات لحام، تحويل، الوقوف على الجانب، حجر القبر، التلصق العكسي، العكسي للغاية، أجزاء خاطئة، أجزاء سيئة، اتصال الجسر، لحام افتراضي، لا لحام،أقل لحام، المزيد من اللحام، المكونات العائمة، IC الرؤوس العائمة، الرؤوس IC منحنية | |
| الدبوس DIP بعد لحام الموجة | المزيد من القصدير، أقل من القصدير، ثقب القصدير، الدائرة القصيرة، الدبوس لا يخرج، الخ | |
| النظام البصري | نظام الكاميرا | كاميرا رقمية عالية السرعة ذات لون كامل |
| نظام الإضاءة | مصدر ضوء LED أبيض ثلاثي القنوات أو مصدر ضوء GRB | |
| القرار | 10 أوم، 15 أوم، 18 أوم، 20 أوم، 25 أوم اختياري. | |
| طريقة الكشف | استخراج الألوان، وضع معايير مقياس الألوان | |
| نظام الحاسوب | نظام القيادة X/Y | محرك الخدمة + مروحة الكرة الأرضية الدقيقة |
| الجدار | التركيب التلقائي | |
| دقة الموقع | <8um | |
| سرعة التحرك | 800mm/s ((MAX) | |
| تعديل المدار | الدليل | |
| نظام برمجي | نظام تشغيل | إصدار Windows10.64 المهني |
| لغة الواجهة | واجهة خيارية باللغة الصينية والإنجليزية | |
| نتائج الاختبار | تعريف القالب، اسم القالب، اسم المكون، اسم العيب، صورة العيب | |
| مواصفات الطاقة | AC220±10٪، 50/60 هرتز، 1 كيلوواط | |
| درجة حرارة البيئة | -10-40 درجة مئوية | |
| الرطوبة البيئية | 20-90% RH (بدون صبغ) | |
| الحجم الكلي | 980*910*1300 | |
