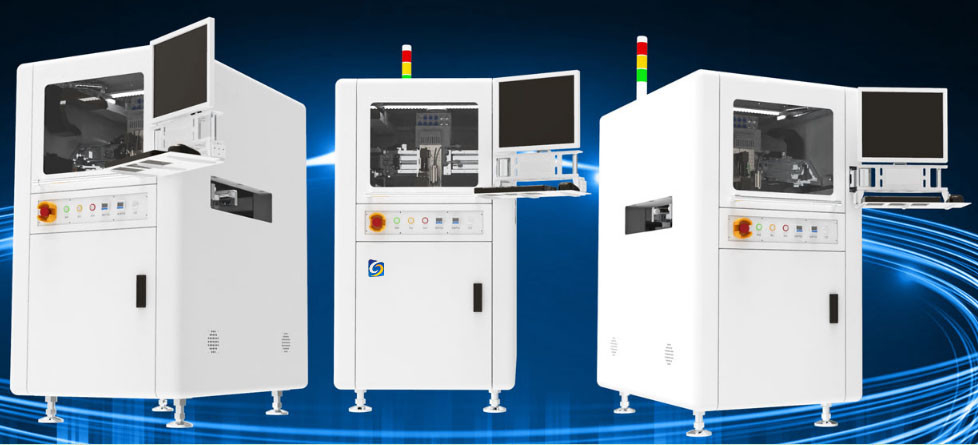

نظام موزع Jet PCB مؤتمت بالكامل للوحة الناعمة SMT FPC

نظام موزع نفاث مؤتمت بالكامل

منطقة التطبيق:

1. SMT & PCB: موزع لوحة لينة FPC / Underfill / حزمة مكون ...

2. الوحدة: VCM ، CCM ، محرك اهتزازي ، MEMS ، BOT-RUBBER ...

3. تغليف أشباه الموصلات: ملء القاع بمستوى الشريحة / طلاء القبة / قمة الكرة الأرضية ...

4. السيارات الإلكترونية: تعزيز مكون RTV / لاصق موصل حراري ECU / نقطة لصق نقطة شحم المحمل ...

السمة والميزة:

1. محور X-YZ عالي الدقة ；
2. دعم خوارزمية الرؤية مطابقة القناع ، تحويل المويجة ، التعرف على الكفاف ، التقاط الشكل ；
3. نقطة الدعم ، الخط ، الدائرة (على شكل قوس) ، القطع الناقص ، تعبئة البرغي ، تعبئة المستطيل .......
4.منصة استقرار عالية السرعة ، تشغيل برنامج التحكم في النظام الأساسي C ++ بسيط ، برمجة سهلة ；

5. يمكن توصيل وظيفة الاتصال بنظام SFL للعميل ، وفقًا لتعليمات نظام SFL للعميل ، إنهاء التوزيع الانتقائي ；

وظيفة قابلة للتخصيص

وفقًا للوظيفة المخصصة لمتطلبات العميل ، تتفق مع متطلبات تصنيع الصناعة المختلفة

1. خيارات التجميع: صمام واحد مسار واحد ، صمام واحد مسار مزدوج ، صمامات مزدوجة مسار واحد ، صمامات مزدوجة مسار مزدوج ، تزامن مسار مزدوج ، عدم تزامن مزدوج المسار

2. التسخين الأمامي والخلفي للوحة PCB ، وظيفة تسخين مساحة العمل ، منصة التسخين ثلاثية المراحل اختيارية على الأكثر

3. جهاز وزن خيارات التجميع ، تحكم ذكي ومراقبة وزن الغراء

4. جهاز إمالة ثنائي الاتجاه رباعي المكونات

5. ماسح الباركود

6. بركور الأشعة فوق البنفسجية

7. نظام الاتصالات SFL

الهيكل الداخلي

هياكل دعم نشاط LongMen

يتم لحام هياكل دعم نشاط LongMen عن طريق معالجة التلدين بدرجة حرارة عالية لضمان التشغيل بشكل طبيعي دون تشويه ، السطح المتصاعد آليًا بدقة عالية.

شعاع امتداد لا يتجزأ

تشكيل شعاع قابل للتمدد لا يتجزأ ، تم الانتهاء من سطح التثبيت بواسطة مركز تصنيع CNC ، سطح تصاعد آلي بدقة عالية. تأكد من الصلابة العالية والاستقرار والاتساق للمعدات ، والإزاحة المحدودة للحزمة تستخدم قاعدة الدعم من النوع الدودي مع أخدود تتوافق التصميم ، بحيث يتمتع بإمكانية تطبيق عالية وراحة.

مزايا التصميم المعياري

1. من السهل تجميع وصيانة

2. وظيفة توسيع مريحة

3. التركيبات المعيارية موحدة.

وحدة الوظيفة

بعقب إشارة المعدات والواجهة الكهربائية

جهاز مسار واحد (التكوين القياسي)

تفسير

جهاز مسار واحد: المسار الأول هو مسار التثبيت ، غير قابل للتعديل ، المسار الثاني هو مسار النشاط ، كهربائي قابل للتعديل العرض ، النطاق القابل للتعديل: 60 مم ～ 475 مم

نظام الرؤية (التكوين القياسي) قياس الارتفاع بالليزر (خيارات التجميع)

تفسير

1.نظام الرؤية: كاميرا صناعية 300000 بكسل ； دعم الاستغناء عن التعرف على المكونات الإلكترونية ； تحديد موضع MARK للأتمتة ； يمكن التقاط كفاف للبرمجة ； يمكنك تكوين كاميرا بكسل أعلى دعم الالتقاط أثناء الطيران وتحسين سرعة التعرف.
2. OPDX ، ثلاثة ألوان خفيفة ، تحسين موثوقية تحديد الهوية في بيئات مختلفة.

أحزمة مسطحة (التكوين القياسي) أحزمة دائرية (خيارات التجميع)

تفسير

يتطابق الحزام الناقل مع الأحزمة المسطحة أو الأحزمة المستديرة ، فقط تحتاج إلى تغيير الحزام ، ولا تحتاج إلى قطع غيار إضافية (الأحزمة المستديرة مناسبة للمنتجات ذات الوزن الخفيف والسماكة الرقيقة).

خيارات التجميع —— مسار مزدوج عشري

1. المسار الأول هو مسار التثبيت ، غير قابل للتعديل ، المسار الثاني هو مسار النشاط ، كهربائي قابل للتعديل العرض ، المسار الثالث هو مسار النشاط ، وتثبيت المسار الثاني ، يمكن أن يكون قابل للتعديل كهربائيًا مع المسار الثاني معًا ، المسار الرابع هو مسار النشاط ، عرض كهربائي قابل للتعديل ، نطاق قابل للتعديل: 60 مم 405 مم.

2.يمكن تحريك السدادة وأعلى وحدة التثبيت باستخدام مسار النشاط ، واستبدال مواصفات المنتج دون الإزالة اليدوية لضبط العرض.
3.segment planten المشبك ، يمكن أن تنطبق على مواصفات المنتج أكثر.

خيارات التجميع —— جهاز تسخين وجهاز وزن دقيق

1. في انتظار التدفئة وتسخين العمال وتسخين لوحة الإخراج ، يمكنك في الغالب اختيار فرن يعمل بثلاث مناطق ، ويمكن تفكيك منطقة التسخين الفرعية واستكمالها حسب الرغبة ；
2.عرض وحدة التسخين القياسية هو 50 مم ، 70 مم ، 90 مم ، يمكنك دمجها بحرية ، يمكن لكل وحدة تسخين التحكم في درجة الحرارة بشكل مستقل ، والتحكم في درجة الحرارة في ± 5.
3-يستخدم كل جهاز تسخين قاعدة دعم من النوع الدودي مع تصميم أخدود متوافق ، ويمكنه تحريك أي موضع يحتاج إلى تدفئة.
4.the الدقة الوزن تثبيت الجهاز على نظام معايرة glueamount ، يمكن التواصل مع البرنامج.
5.Software السيطرة على glueamount ، وتوفير التحكم في حلقة مغلقة ، وتجنب التعديل اليدوي.
6. يمكنك اختيار دقة جهاز الوزن: 0.1 ملغ ، 0.01 ملغ.

خيارات التجميع - ماسح ضوئي للرموز الشريطية وجهاز دقيق

1 ، التكوين القياسي: نظام الرؤية.خيارات التجميع: مسح الباركود ، جهاز Precure ، قياس الارتفاع بالليزر.
2 ، ماسح الباركود قابل للتعديل ± 15 درجة.
3 ، العرض القياسي لمصدر الضوء لجهاز Precure هو 10 مم ، الطول 80 مم ، يمكن تعديل طول مصدر الضوء وفقًا لمتطلبات الاستخدام الفعلي ；

خيارات التجميع - جهاز إمالة ثنائي الاتجاه

تفسير

1 ، محرك متدرج + محرك متناسق ، يتم تدوير صمام الاستغناء عن طريق تدوير الوحدة ، وحل صلابة دوران صمام الاستغناء التقليدية ودقة المشكلة.
2 ، زاوية دوران ± 35 درجة.
3 ، التكوين القياسي: نظام الرؤية خيارات التجميع: مسح الباركود ، جهاز Precure ، قياس الارتفاع بالليزر ；

خيارات التجميع - إمالة ثنائية الاتجاه

خيارات التجميع - جهاز إمالة مكون من أربعة مكونات

تفسير

1 ، محرك متدرج + محرك متناسق ، يتم تدوير صمام الاستغناء عن طريق تدوير الوحدة ، وحل صلابة دوران صمام الاستغناء التقليدية ودقة المشكلة.
2 ، زاوية دوران: 0 ° ～ 90 ° ، زاوية دوران B: 0 ° ～ 45 °.
3 ، التكوين القياسي: نظام الرؤية خيارات التجميع: مسح الباركود ، جهاز Precure ، قياس الارتفاع بالليزر ；

خيارات التجميع - إمالة بأربع اتجاهات

خيارات التجميع - تزامن الصمام المزدوج

1 ، الحد الأدنى لمسافة صمامات الاستغناء عن wo هو 45 مم ، والحد الأقصى هو 105 مم.
2 ، يمكن لرأس ميكرومتر المحور Z تصحيح ارتفاع الصمام الرئيسي يدويًا في ± 4 مم ، يمكن للمحور Y تصحيح كهربائي لموضع الصمام الثانوي في ± 6 مم ، يمكن للمحور X تصحيح عرض الصمام الثانوي في 30 مم يدويًا ، الصمام الثانوي في 30 مم.
3 ، انتقل من خلال المسار لإكمال الاستغناء عن منتجين ، ستزداد الإنتاجية بشكل كبير.
4 ، قم بضبط الصمام الرئيسي في المحور Z ، وضبط الصمام الثانوي في X / Yaxle ، وحل مشكلة الدقة غير الكافية لتشغيل الصمام المزدوج التقليدي.
5 ، التكوين القياسي: نظام الرؤية ； خيارات التجميع: مسح الباركود ، جهاز Precure ، قياس الارتفاع بالليزر ；

خيارات التجميع - عدم تزامن الصمام المزدوج

1 ، ينطبق على المنتج الذي يحتاج إلى غراء مختلفين ، أولاً ، انتهى الصمام الرئيسي من الغراء A ، ثم انتهى الصمام الثانوي من الغراء B ；
2 ، التكوين القياسي: نظام الرؤية خيارات التجميع: مسح الباركود ، جهاز Precure ، قياس الارتفاع بالليزر ；

الرفع المزدوج ، ناقل البليت ، معدات الألواح المجمعة.
