تفاصيل المنتج
مكان المنشأ: جيانغسو
اسم العلامة التجارية: YUSH
إصدار الشهادات: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
رقم الموديل: YSVC-3S
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: 1000
تفاصيل التغليف: plywooden حالة
وقت التسليم: 3 أيام
شروط الدفع: T/T, باي بال, إتحاد غربيّ, L/C, d/p.
القدرة على العرض: 300 sets/شهر
طول لوحة النتائج: |
لانهائي |
سمك اللوح الفرعي: |
0.5 ~ 3 مم |
مواد لوحة الدوائر: |
لوح الألمنيوم ، الركيزة النحاسية ، FR1 ~ 4 ، لوح الألياف الزجاجية |
تم الإرسال إلى سرعة اللوح: |
80 ~ 300 مم / ثانية سرعة قابلة للتعديل |
طول لوحة النتائج: |
لانهائي |
سمك اللوح الفرعي: |
0.5 ~ 3 مم |
مواد لوحة الدوائر: |
لوح الألمنيوم ، الركيزة النحاسية ، FR1 ~ 4 ، لوح الألياف الزجاجية |
تم الإرسال إلى سرعة اللوح: |
80 ~ 300 مم / ثانية سرعة قابلة للتعديل |

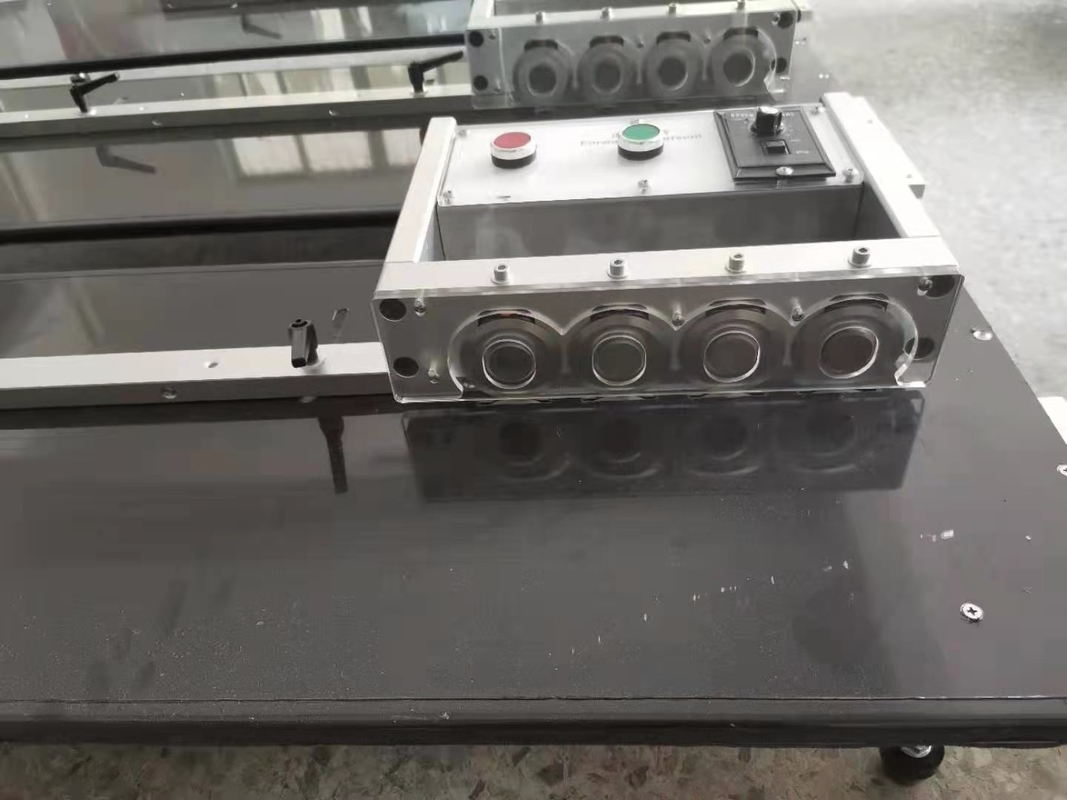

1500mm الألومنيوم PCB الرصاص آلة القطع مع شفرة خطية
نموذج آلة قطع ثنائي الفينيل متعدد الكلور: YSVC-3S
ميزة آلة قطع ثنائي الفينيل متعدد الكلور:
1. يمكن تعديل الدليل عموديًا ليناسب سماكة PCB المختلفة ；
2. يمكن ضبط الخلوص بين الشفرات الدائرية بدقة باستخدام المقبض
3. يمكن إعادة استخدام الشفرات الدائرية العلوية والسفلية بعد إعادة الطحن ；
4. يمكن صنع شكل وأحجام الشفرات الدائرية وفقًا لمواصفات العميل ；
5. حجم الآلة: 420 مم × 280 مم × 400 مم ；
6. تصغير السرعة: 0-400 مم / ثانية
7. تصغير السماكة: 1.0-3.5 مم
آلة قطع PCB:
1. مع طريقة القطع الفريدة ، يتم قطع لوحة الدائرة بستة شفرات.وهي عبارة عن مجموعة تتكون من شفرة واحدة علوية وواحدة سفلية ، وهي أيضًا وحدة قطع.هناك ثلاث مجموعات أ ، ب ، ج.تنقسم عملية القطع بأكملها إلى ثلاث مراحل من المجموعة أ التي قطعت 40٪ لوح ثم إلى سكين نصل المجموعة ب مقطوعًا من خلال قطع الأخدود حسب المجموعة أ لإكمال 40٪ أخرى. يتم قطع آخر 20٪ بواسطة شفرة المجموعة ج والتشطيب .نظرًا لأن حجم كل قطع صغير ، انخفض الضغط الناتج أثناء تقدم القطع بأكثر من 80٪ مقارنةً بالقطع التقليدي في كل مرة.
وبالتالي فإن حافة اللوح وسطحه يكونان أملسان للغاية دون التواء.حاليًا ، إنها الآلة الوحيدة التي يمكن أن تضمن صفيحة الألمنيوم بدون تشوه بعد القطع.
2. بسبب القطع المتعدد ، فإن عملية القطع سلسة للغاية وتحسن بشكل كبير من قدرة موقع أخدود V-CUT.
حتى لو كان الأخدود V-CUT بفتحة ضحلة ، فلن تقفز اللوحة من الشفرة ، وتجنب الجانب المعاكس.
3. لأن قوة القطع للشفرة صغيرة.عبد بمواد فولاذية عالية السرعة مستوردة من السويدية.تم تحسين متانة الشفرة بشكل كبير ، ويمكن أن تصل مدة الخدمة إلى عام واحد أو أكثر عند قطع لوح الألمنيوم.
4. يتم معايرة جميع شفرات القطع بواسطة جهاز قياس تداخل الليزر بتردد مزدوج.تأكد من أن السكين الأخير يمكنه الاستمرار في القطع بدقة في الفتحات التي تم قطعها بالفعل بواسطة السكين السابق. يكون اهتزاز نقطة السكين أقل من 0.02 مم.ضمان جودة قص مثالية.
