تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: YUSH
إصدار الشهادات: CE ISO
رقم الموديل: SME-5600
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD1000~4000
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 10-15 يوم عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 80sets / month
سلة التنظيف retangle: |
L610 x W560 x H100 (mm) x2 طبقات |
سعة خزان السائل: |
60 لتر |
سعة خزان السائل: |
30 لتر |
سعة الخزان المؤقتة: |
18 لتر |
وقت نظيف: |
10 ~ 20 دقيقة (0 ~ 99 دقيقة قابلة للتعديل) |
وقت الشطف: |
1 ~ 3min / مرات （0 ~ 10min قابل للتعديل） |
وقت جفاف الهواء الساخن: |
15 ~ 30 دقيقة （0 ~ 60 دقيقة قابلة للتعديل） |
تنظيف السائل درجة الحرارة: |
درجة حرارة الغرفة ~ 75 درجة مئوية |
شطف درجة حرارة الماء DI: |
درجة حرارة الغرفة ~ 75 درجة مئوية |
درجة حرارة الهواء الجاف الساخن: |
درجة حرارة الغرفة ~ 99 ℃ |
قوة سخان خزان السائل: |
9 كيلو واط |
حجم الآلة: |
L1300xW1200xH1850 （مم） |
وزن الآلة: |
600 كجم |
نقاط البيع الرئيسية: |
سهل التشغيل وعالي الدقة |
سلة التنظيف retangle: |
L610 x W560 x H100 (mm) x2 طبقات |
سعة خزان السائل: |
60 لتر |
سعة خزان السائل: |
30 لتر |
سعة الخزان المؤقتة: |
18 لتر |
وقت نظيف: |
10 ~ 20 دقيقة (0 ~ 99 دقيقة قابلة للتعديل) |
وقت الشطف: |
1 ~ 3min / مرات （0 ~ 10min قابل للتعديل） |
وقت جفاف الهواء الساخن: |
15 ~ 30 دقيقة （0 ~ 60 دقيقة قابلة للتعديل） |
تنظيف السائل درجة الحرارة: |
درجة حرارة الغرفة ~ 75 درجة مئوية |
شطف درجة حرارة الماء DI: |
درجة حرارة الغرفة ~ 75 درجة مئوية |
درجة حرارة الهواء الجاف الساخن: |
درجة حرارة الغرفة ~ 99 ℃ |
قوة سخان خزان السائل: |
9 كيلو واط |
حجم الآلة: |
L1300xW1200xH1850 （مم） |
وزن الآلة: |
600 كجم |
نقاط البيع الرئيسية: |
سهل التشغيل وعالي الدقة |

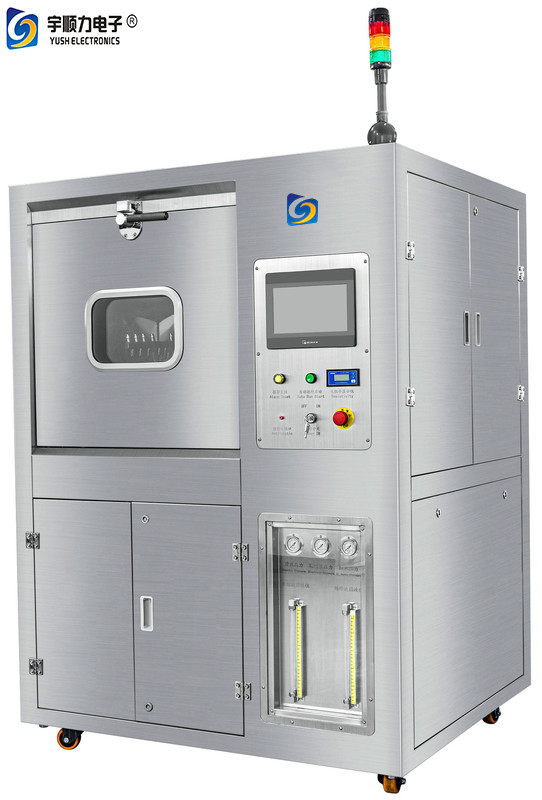

60L PCBA Offline Cleaning Machine لخط SMT لتدفق الصنوبري ، تدفق غير نظيف
SME-5600 مقدمة عن آلة تنظيف PCBA
SME-5600 عبارة عن آلة تنظيف متكاملة ومتطورة وموفرة للطاقة ووقائية للبيئة.يمكنه إكمال عملية التنظيف والشطف والتجفيف تلقائيًا في غرفة واحدة بمجرد الضغط على مفتاح التشغيل.
التطبيق الرئيسي SME-5600: إلكترونيات السيارة PCBA ، PCBA العسكرية ، الفضاء PCBA ، Telecom PCBA ، الجهاز الطبي PCBA ، العدادات الرقمية PCBA.
بالنسبة لتدفق الصنوبري ، التدفق غير النظيف ، التدفق القابل للذوبان في الماء ، كرة عجينة اللحام وغيرها من مواد التلوث العضوية وغير العضوية على SMT و THT PCBA.
آلة التنظيف غير المتصلة PCBA SME-5600
1. هيكل SME-5600
3. 3 خطوات العملية الرئيسية
سائل نظيف - شطف بالماء DI - تجفيف بالهواء الساخن
3 قطع علوي / وسط / سفلي ، قضبان رش دوران 360 درجة ، سلال تنظيف ذات طبقتين
4. مخطط التدفق
بشكل عام ، معلمات عملية التنظيف هي: وقت التنظيف (10-20) دقيقة ، وقت الشطف (1-2) دقيقة ، مرات الشطف (3-5) مرات ، وقت التجفيف (20-30) دقيقة ، درجة حرارة التنظيف (40 - 60) ℃ ، درجة حرارة الشطف (درجة حرارة الغرفة) ، درجة حرارة التجفيف (70-95) ℃ ، لذا فإن الإكمال العام لعملية التنظيف بزمن (40-60) دقيقة ، في ظل ظروف خاصة حسب الوضع الفعلي
5. المواصفات الفنية
| S / N | غرض | SME-5600 المواصفات |
| 1 | سلة التنظيف retangle | L610 x W560 x H100 (mm) x2 طبقات |
| 2 | سعة خزان السائل | 60 لتر |
| 3 | سعة خزان السائل | 30 لتر |
| 4 | سعة الخزان المؤقتة | 18 لتر |
| 5 | وقت نظيف | 10 ~ 20 دقيقة (0 ~ 99 دقيقة قابلة للتعديل) |
| 6 | وقت الشطف | 1 ~ 3min / مرات (0 ~ 10min قابل للتعديل) |
| 7 | وقت جفاف الهواء الساخن | 15 ~ 30 دقيقة (0 ~ 60 دقيقة قابلة للتعديل) |
| 8 | مرات الشطف | 3 ~ 5 مرات (1 ~ 59 مرة قابلة للتعديل) |
| 9 | تنظيف السائل درجة الحرارة | درجة حرارة الغرفة ~ 75 درجة مئوية |
| 10 | شطف درجة حرارة الماء DI | درجة حرارة الغرفة ~ 75 درجة مئوية |
| 11 | درجة حرارة الهواء الجاف الساخن | درجة حرارة الغرفة ~ 99 ℃ |
| 12 | قوة سخان خزان السائل | 9 كيلو واط |
| S / N | غرض | SME-5600 المواصفات |
| 13 | طاقة سخان الخزان المؤقت | 6 كيلو واط |
| 14 | قوة سخان الهواء الساخن | 7.5 كيلو واط |
| 15 | نطاق المقاومة | 0 ~ 18 مΩ |
| 16 | مضخة كهربائية | 4.0 كيلو واط |
| 17 | مضخة هواء | 1 بوصة |
| 18 | ضغط رذاذ السائل | 0 ~ 5 كجم / سم 2 |
| 19 | مرشح سائل | 0.2um |
| 20 | مرشح المياه DI | 0.2um |
| 21 | حجم فتحة الهواء | φ100XH30 (مم) |
| 22 | امدادات الطاقة / الهواء | AC380V ، 50 / 60HZ ، 65A /0.5 ~0.7Mpa ، 200 ~ 400L / دقيقة |
| 23 | حجم الآلة | L1300xW1200xH1850 (مم) |
| 24 | وزن الآلة | 600 كجم |
6-1.سمات
1. العملية برمتها مرئية: يمكن أن تكون عملية التنظيف مرئية من خلال النافذة الأمامية وضوء LED.
2. وضع التنظيف التلقائي: يمكن أن تكتمل العملية النظيفة والشطف والجافة في آلة واحدة مدمجة.
3. تصميم الفوهة الأكثر علمية: استخدام الترتيب التدريجي الأيمن والأيسر - لتعزيز كفاءة التنظيف ، وحركة السلة ذهابًا وإيابًا - حل منطقة التنظيف العمياء تمامًا ؛
4. تصميم قابل للتعديل ضغط الفوهة: لحل PCBA الصغيرة والخفيفة في رذاذ الضغط العالي تحت ظروف الاصطدام ، مشكلة الرش ؛
5. نظام تسخين خزان التخفيف القياسي: تحسن بشكل كبير من كفاءة التنظيف.تقصير وقت التنظيف
6. نظام تنظيف شامل: لـ SMT ؛THT PCBA بعد لحام سطح الصنوبري المتبقي ، التدفق القابل للذوبان في الماء ، معجون التدفق / اللحام غير النظيف والملوثات العضوية وغير العضوية الأخرى للتنظيف الشامل والفعال ؛
7. تخفيف التنظيف المريح للإضافة: يمكن إضافته يدويًا ، ولكن أيضًا عن طريق ضبط النسبة (5٪ إلى 25٪) تلقائيًا مع ماء DI والسائل الكيميائي (الخيار) ؛
