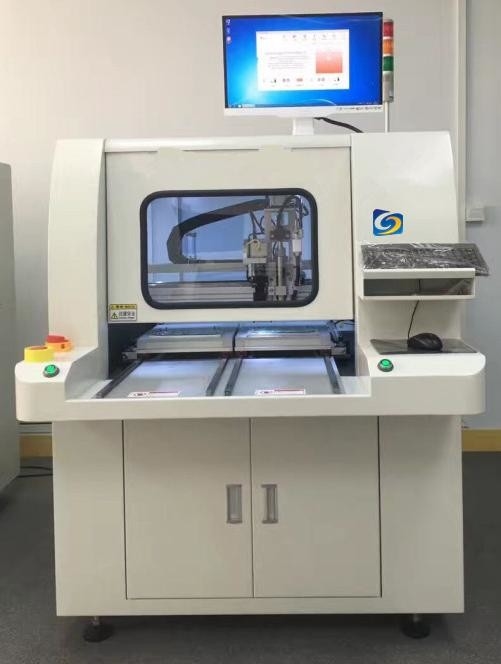

راوتر 60000 دورة في الدقيقة Off Line Dual Platform PCB Depaneling

تفاصيل المنتج

مكان المنشأ: الصين دونغقوان

اسم العلامة التجارية: YUSHUNLI

إصدار الشهادات: CE ISO

رقم الموديل: YSVC-650

شروط الدفع والشحن

الحد الأدنى لكمية: 1 مجموعة

الأسعار: USD1000~30000

تفاصيل التغليف: حالة الخشب الرقائقي

وقت التسليم: 10-15 يوم عمل

شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام

القدرة على العرض: 80sets / month

احصل على أفضل سعر
إبراز:

راوتر ثنائي المنصة PCB Depaneling

,

موجه إزالة لوحة PCB بدون خط

,

آلة توجيه ثنائي الفينيل متعدد الكلور 60000 دورة في الدقيقة

اسم:
آلة قطع PCB الأوتوماتيكية SMT ، آلة إزالة لوحة PCB
شرط:
جديد
سرعة محرك المغزل:
60000 دورة في الدقيقة / دقيقة
طريقة تحديد المواقع الكلور:
تصحيح الرؤية ، تحديد المواقع الثابتة
مادة ثنائي الفينيل متعدد الكلور:
إيبوكسي زجاجي ، CEM1 ، CEM3 ، FR4 إلخ.
التكرار:
± 0.01 مم
قطر بت جهاز التوجيه:
0.8 ~ 3.0 مم
سمك ثنائي الفينيل متعدد الكلور:
2 مم
وزن:
800 كجم
ضمان:
سنة واحدة
تحميل / تفريغ ثنائي الفينيل متعدد الكلور:
تلقائي
وظيفة القطع:
خطي ، دائري ، منحنى U ، قوس ، منحنى L.
اسم:
آلة قطع PCB الأوتوماتيكية SMT ، آلة إزالة لوحة PCB
شرط:
جديد
سرعة محرك المغزل:
60000 دورة في الدقيقة / دقيقة
طريقة تحديد المواقع الكلور:
تصحيح الرؤية ، تحديد المواقع الثابتة
مادة ثنائي الفينيل متعدد الكلور:
إيبوكسي زجاجي ، CEM1 ، CEM3 ، FR4 إلخ.
التكرار:
± 0.01 مم
قطر بت جهاز التوجيه:
0.8 ~ 3.0 مم
سمك ثنائي الفينيل متعدد الكلور:
2 مم
وزن:
800 كجم
ضمان:
سنة واحدة
تحميل / تفريغ ثنائي الفينيل متعدد الكلور:
تلقائي
وظيفة القطع:
خطي ، دائري ، منحنى U ، قوس ، منحنى L.
راوتر 60000 دورة في الدقيقة Off Line Dual Platform PCB Depaneling

300 × 350 مم 60،000 دورة في الدقيقة خارج الخط ثنائي النظام ثنائي الفينيل متعدد الكلور آلة Depanleing


سلسلة YSVC-650 A / YSVC-650B عبارة عن أجهزة توجيه PCB قائمة بذاتها سريعة ودقيقة مزودة بكاميرا CCD وبرامج متطورة لمعالجة الصور.

ج: حل لإزالة الضغط المنخفض
تقوم بت جهاز التوجيه عالي السرعة بقطع مركبات ثنائي الفينيل متعدد الكلور المكتظة بالسكان بدقة دون الضغط على الألواح.يمكن ضبط مسارات القطع بحيث تكون قريبة من 0.5 مم للمكون.
ب:تقدم برامج معالجة الصور المتقدمة عملية "نقطة وانقر" لبرمجة مسارات جهاز التوجيه.
تلتقط كاميرا CCD صورة PCB ويتم تحقيق البرمجة السهلة لمسارات القطع من خلال عملية بسيطة تعتمد على Point-and -Click المستندة إلى Windows على شاشة الكمبيوتر.يتم تقليل الوقت وتبسيط البرمجة بواسطة هذا البرنامج.

ج:تعويض المحاذاة التلقائي بواسطة كاميرا CCD.
تقرأ كاميرا CCD العلامات الإيمانية على ثنائي الفينيل متعدد الكلور وتعوض التباين في الموضع النسبي لمسارات القطع.
د: تمديد حياة بت جهاز التوجيه.
يعمل الضبط التلقائي للعمق من 5 مراحل على إطالة عمر البتات وتقليل الوقت وتكلفة الاستبدال.
ه:روبوت XY عالي السرعة ومحرك مؤازر Z-
يقلل وقت اللباقة ويحسن الإنتاجية.
F:بصمة Samll



 YSVC-650 أYSVC-650 بYSVC-650C
اكتبيقف وحده
Pogramبرامج معالجة الصور
منطقة التوجيه300 × 350 ملم300 × 450 ملم500 × 450 ملم
أقصى سمك ثنائي الفينيل متعدد الكلور (قياسي)2 مم
تحديد المباراة2 محطات
واجهة الانسان والآلةشاشة لمس صناعية + لوحة مفاتيح + ماوس
تحميل / تفريغ ثنائي الفينيل متعدد الكلورتلقائي
أقصى سمك ثنائي الفينيل متعدد الكلور (خيار)6 مم
مادة ثنائي الفينيل متعدد الكلورإيبوكسي زجاجي ، CEM1 ، CEM3 ، FR4 إلخ.
قطر بت جهاز التوجيه0.8 ~ 3.0 مم
التكرار± 0.01 مم
محرك المغزلبحد أقصى 60،000 دورة في الدقيقة
بابآلي
القوة الكهربائية3 أطوار تيار متردد 380 فولت 50 هرتز
هوائي0.5 ميجا باسكال
حجم جهاز التوجيه (مم)1300 * 1100 * 1500 مم1300 * 1350 * 1500 مم1500 * 1350 * 1500 مم
وزن800 كجم850 كجم900 كجم
نموذج مجمع الغبارVF-30N
اكتبغير متصل على الانترنت
إصدار البرنامجأساسي / احترافي / مخصص
وظيفة القطعخطي ، دائري ، منحنى U ، قوس ، منحنى L.
البصريةنظام تحديد المواقع التلقائي المرئي
دقة القطع± 0.01 مم
X ، Y ، Z وضع محرك الأقراصمحرك سيرفو AC
سرعة قطع المحور X ، Y.0-100 مم / ثانية
العملية والبياناتالكمبيوتر سيستيرم
واجهة العمليةويندوز 7
الجهد االكهربى220 فولت 50 هرتز 1ψ
قوة1500 واط
جهد مجمع الغبار380 فولت 50 هرتز 3ψ
قوة جامع الغبار2200 واط
طريقة جمع الغبارمجمع الغبار السفلي (قياسي) أو مجمع الغبار العلوي (اختياري)



برمجة جهاز التوجيه يذهب إلى التكنولوجيا العالية:
◎ أ. طريقة سهلة وسريعة للتعلم والاستخدام.
◎ ب. برمجة برمجية دقيقة للميكرونات.
◎ C. مثالي لبرمجة الأقواس والدوائر
◎ د: حفظ آلاف البرامج كملفات ويندوز.
◎ ه.انقل البرامج إلى أجهزة توجيه أخرى باستخدام محرك قفزة.
◎ F. عرض في الوقت الحقيقي لنمط القطع والتسلسل وإحداثيات X / Y.

سمات:
سلسلة YSVC-650 عبارة عن جهاز توجيه تلقائي ثنائي الفينيل متعدد الكلور للمحاذاة المرئية ، ومجهز بجهاز تصحيح رؤية CCD عالي السرعة ، خاصة لعمليات التوجيه الدقيقة وعالية السعة للوحات PCB ، ومناسبة للهواتف المحمولة ، ونظام تحديد المواقع العالمي (GPS) ، والمساعد الشخصي الرقمي (PDA) والوحدة النمطية وغيرها من أجهزة PCB الصغيرة ينقسم إلى لوحات.باستخدام مغزل NAKANISHI الياباني الدقيق (يمكن أيضًا اختياره وفقًا لمتطلبات العملاء مغزل KAVO الألماني وما إلى ذلك) ، بدون إجهاد القطع ، تكون حافة اللوحة بعد القطع ناعمة ودقة عالية.

أ. اختر الترتيبطريقةلتحقيق القطع التلقائي
1. يتم دمج عملية القطع مع نموذج وكمية الإنتاج ، وفقًا لخطة PMC للإنتاج ؛
2. لتفادي ظهور قدرات إنتاجية وإنتاجية متطورة غير واضح ؛
3. لتجنب التعديلات في عملية غير الإنتاج ؛
4. تحقيق الفصل بين الناس والآلات.
ب. يقوم الكود ثنائي الأبعاد تلقائيًا باسترداد البرنامج.
1. من خلال قاعدة رمز ثنائي الأبعاد يمكن نقلها مباشرة إلى البرنامج ، مريحة ، بسيطة ، لا خطأ ؛
2. المنتج التبديل ذكي.
ج.وظيفة المسح CCD.
1. وظيفة المسح الشامل PCBA الرائدة في الصناعة ؛

2. تقليل وقت البرمجة ، وقطع مسار العرض في الوقت الحقيقي ، من السهل تعديل بسيط.


نظام 4.0-MES الصناعي

1. يتم استرداد بيانات الخادم تلقائيًا ؛

2. تحميل بيانات الجهاز والإنتاجبيانات؛

3. الكشف في الوقت الحقيقي عن حالة المعدات



راوتر 60000 دورة في الدقيقة Off Line Dual Platform PCB Depaneling 0

راوتر 60000 دورة في الدقيقة Off Line Dual Platform PCB Depaneling 1

راوتر 60000 دورة في الدقيقة Off Line Dual Platform PCB Depaneling 2

راوتر 60000 دورة في الدقيقة Off Line Dual Platform PCB Depaneling 3

راوتر 60000 دورة في الدقيقة Off Line Dual Platform PCB Depaneling 4

راوتر 60000 دورة في الدقيقة Off Line Dual Platform PCB Depaneling 5

راوتر 60000 دورة في الدقيقة Off Line Dual Platform PCB Depaneling 6
