تفاصيل المنتج
مكان المنشأ: الصين دونغقوان
اسم العلامة التجارية: YUSHUNLI
إصدار الشهادات: CE ISO
رقم الموديل: YSV-7A
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD1000~80000
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 10-15 يوم عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 80sets / month
نوع الليزر: |
10W UV ليزر |
الطول الموجي بالليزر: |
355 نانومتر |
قوة قصوى: |
10 واط / 15 واط |
تردد التكرار: |
1-250 كيلوهرتز |
دقة موقع اتفاقية مكافحة التصحر: |
0.005 مم |
نطاق العمل الأقصى: |
450 مم * 430 مم |
حجم بقعة الشعاع: |
0.015 مم ± 0.003 مم |
البعد (l * w * h): |
1500 مم × 1800 مم × 1660 مم |
الوزن (كجم): |
1800 كجم |
نوع الليزر: |
10W UV ليزر |
الطول الموجي بالليزر: |
355 نانومتر |
قوة قصوى: |
10 واط / 15 واط |
تردد التكرار: |
1-250 كيلوهرتز |
دقة موقع اتفاقية مكافحة التصحر: |
0.005 مم |
نطاق العمل الأقصى: |
450 مم * 430 مم |
حجم بقعة الشعاع: |
0.015 مم ± 0.003 مم |
البعد (l * w * h): |
1500 مم × 1800 مم × 1660 مم |
الوزن (كجم): |
1800 كجم |

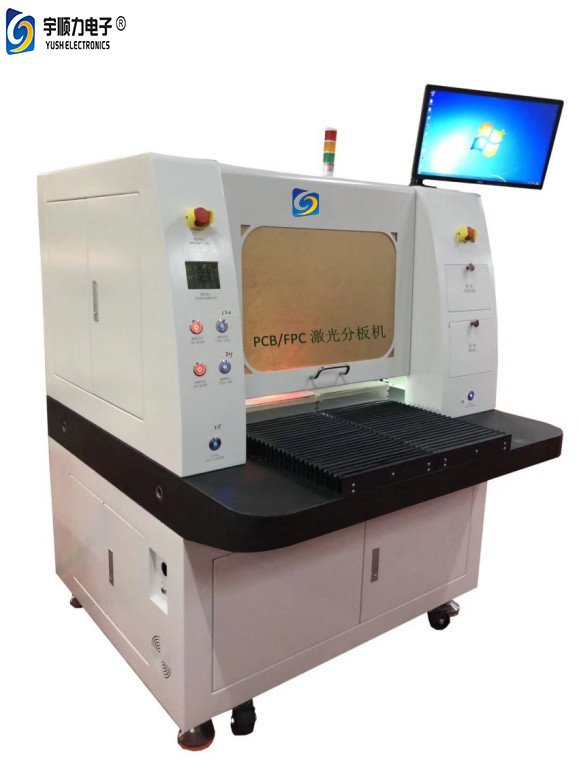

355nm 10W / 15W عالية الدقة آلة القطع بالليزر CCD FPC / PCB UV
مع واجهة Perfect CAM ، فإنه يدعم الاتجاه السائد لتنسيق ملف الحفر والطحن ؛واجهة الإنسان والآلة ودية ؛المسار البصري مغلق ، وله أيضًا تكامل مستقر وموثوق به للهيكل المضغوط ؛مع نظام التحكم الإلكتروني المعياري ، من السهل الصيانة.
يستخدم في تجهيز اللوح المركب الناعم والصلب (RF PCBA) ، بما في ذلك الألواح اللينة واللوحة المركبة اللينة والصلبة ، مما يحسن بشكل كبير من قدرة المعدات على التكيف ويخفض السعر.
تطبيق آلة القطع بالليزر FPC UV:
1.تستخدم في قطع مجموعة متنوعة من مواد لوحة الدوائر المرنة وفيلم الغلاف ، الكربنة النظيفة والحرة ؛ قطع المواد الصلبة بجودة عالية وسرعة عالية ، سماكة تصل إلى 1 مم (0.04 ").
2- نظرًا لأن ضوء الأشعة فوق البنفسجية يتم من خلال التحلل والتبخر بدلاً من الذوبان ، فلا توجد نتوءات تقريبًا بعد المعالجة.
3. التأثير الحراري صغير ، لا يوجد طبقات ولكن بعد القطع ، تكون حافة القطع دقيقة وسلسة ، والجدار الجانبي حاد.يمكن قطع مجموعة متنوعة من مواد الركيزة ، مثل السيليكون والسيراميك والزجاج وما إلى ذلك ؛
4-فيلم وظيفي مختلف لتشكيل النقش الدقيق.
تم تصميم YSV-7A لصناعة FPC لتطوير آلة مخصصة ، والتحكم الدقيق في شعاع الليزر واستقرار نبضة الليزر فائقة السرعة ، يمكنك قص أي رسومات معقدة لضمان جودة المنتج.
ميزة المنتج YSV-7A:
1. بعد قطع الحواف نظيفة وناعمة
2.لا تنتج نتوءات ، لن يكون هناك بقايا غبار / جزيئات عالية الدقة ، خاصة للقوس الصغير وغيرها من القطع الدقيقة عالية الدقة ، خاصة للقوس الصغير والقطع الدقيق الآخر
3.تقليل معدل فشل الصب بشكل فعال
4 يمكن قطع قطعة العمل المركبة مع مجموعة متنوعة من المواد ومجموعة من السماكات المختلفة مرة واحدة
5.يمكن لرأس الليزر ضبط الارتفاع تلقائيًا ، ويسهل التعامل مع FPC المركب على السطح على الوجهين.
لن ينتج عن أي اتصال أي إجهاد ميكانيكي وتشوه.
سرعة منصة المحرك الخطية ، الدقة العالية ، البلى المنخفض ، الصيانة السهلة ، تكاليف الصيانة المنخفضة.
| المواصفات / النموذج | YSV-7A |
| رأس الليزر | SP (الولايات المتحدة الأمريكية) |
| نوع الليزر | 10W UV ليزر |
| الطول الموجي بالليزر | 355 نانومتر |
| قوة قصوى | 10 واط / 15 واط |
| تردد التكرار | 1-250 كيلوهرتز |
| دقة موقع منضدة العمل | ± 0.003 مم |
| دقة تكرار منضدة العمل | ± 0.002 مم |
| نطاق الوصول إلى الجدول | 500 مم * 500 مم |
| دقة موقع اتفاقية مكافحة التصحر | 0.005 مم |
| نطاق العمل الأقصى | 450 مم * 430 مم |
| حجم بقعة الشعاع | 0.015 مم ± 0.003 مم |
| البعد (L * W * H) | 1500 مم × 1800 مم × 1660 مم |
| الوزن (كجم) | 1800 كجم |
مصدر الليزر:
باستخدام ضوء الصدمة UV المستورد من الولايات المتحدة ، أداء بصري ممتاز ، عمر طويل ، هيكل بسيط ، سهل التشغيل.تم استخدام هذه العلامة التجارية لأكثر من 10 سنوات.
نظام الجلفانومتر:
باستخدام نظام الجلفانومتر الأكثر تقدمًا في العالم.
مجهزة بتغذية راجعة ومجموعة معدات معايرة أوتوماتيكية لضمان كفاءة معدل المعالجة والدقة.
1.الرخام باستخدام حجر "تايشان الأخضر" عالي الجودة عن طريق المعالجة الميكانيكية والطحن الدقيق المصنوع يدويًا.
2-بريق أسود ، هيكل جيد ، نسيج موحد ، استقرار جيد ، قوة عالية ، صلابة عالية ، يمكنه الحفاظ على دقة عالية تحت حمولة ثقيلة.
3. منصة الصخور ليس لديها الصدأ ، تحمل حامض ، ومقاومة التآكل
سمات:
► فئة الدقة: المستوى "000" ، التسطيح 2um
► مقاومة الانضغاط: 245 ~ 254 نيوتن / مم 2
معامل المرونة: 1.27 ~ 1.47 نيوتن / مم 2 ، أعلى من الحديد الزهر
معامل التمدد الخطي: 4.61 × 10-6 / ℃
► معامل التخميد الداخلي: 15 مرة أكبر من الفولاذ ، صلابة جيدة ، يمكن أن صدمة ، امتصاص الصدمات.
► قوة الشد: HS70 أعلاه ، مقاومة جيدة للتآكل ، 5 إلى 10 مرات أعلى من الحديد الزهر إلى 10 مرات أعلى من الحديد الزهر
4.CCD
نظام الحصول على الصور عالي السرعة ونظام تحديد المواقع والمطابقة عالي الدقة الذي يضمن الدقة العالية
5. منصة العمل
استثمار THK (الصين)
THK هي أكبر موردي دليل الحركة الخطية الدقيقة ، ومفتاح الكرة ، واللولب الكروي ، وياقة الأسطوانة المتقاطعة ، والمشغلات وغيرها من المنتجات.
رسم تخطيطي لتأثير القطع بالليزر للأشعة فوق البنفسجية FPC
