الجودة العالية YSL-330 مزدوج المسار عالية الكفاءة نقل وتفريغ الحجم L1970* W1430* H1665mm

مقدمة المنتج

جهاز إزالة المواد مزدوج المسار NG / OK - 330 ، تم تخصيصه بدقة من قبل Huidia ، هو جهاز معالجة مواد محترف ومبتكر لخطوط إنتاج SMT.تم تطويرها استجابة لطلبات العملاء لزيادة كفاءة الإنتاج، إنه يكسر قيود أجهزة SMT المزدوجة التقليدية.

يحتوي هذا المعدات على تصميم مبتكر مع آلية نقل براءة اختراع إضافة إلى واحد من المسارات.هذا لا يسمح فقط لدعم معالجة في وقت واحد من 330mm PCBs عرض على كلا المسارين، وهو 32٪ أوسع من معايير الصناعة، ولكن أيضا يعزز إلى حد كبير قدرته على معالجة لوحات الدوائر ذات الحجم الأكبر.

يأتي الجهاز مع وظيفة مسار مزدوج لفصل الألواح الجيدة من الألواح السيئة. صندوق المواد لديه تصميم وحداتي، مقسم إلى طبقتين. كل طبقة السفلية يمكن أن تحتوي على 50 ألواح جيدة،وكل طبقة أعلى يمكنها تخزين 10 ألواح سيئة، لتحقيق عملية جمع سرية لألواح PCB وتحسين سهولة وكفاءة إدارة الإنتاج.

من حيث التشغيل والتحكم، فإنه يستخدم شاشة تعمل باللمس المصنعة بشكل مشترك في تايوان كلوحة تحكم التشغيل.يتم تشغيلها بواسطة نظام Delta servo drive ومجهزة بجهاز تحكم قابل للبرمجة PLC من Panasonicهذا المزيج يتيح التحكم الدقيق في تشغيل المعدات، وتحقيق دقة تحديد المواقع ± 0.1 ملم مع 10 - 50 ملم تعديل متعددة الطول،وضمان عمليات التفريغ المستقرة والموثوقة.

فوائد المنتج الإضافية:

1. التوافق الممتاز مع لوحات PCB الكبيرة:أجهزة SMT المزدوجة المسار التقليدية عادة ما يكون لها مسافة مسار 686mm ولا يمكن أن تدعم إلا لوحات PCB بسعة أقصاها 250mm تمر عبر كلا المسارين في وقت واحدومع ذلك، لدينا مزدوج - مسار NG / OK - 330 UNloader، من خلال تصميم نقل فريدة من نوعها، يمكن أن تدعم لوحات PCB مع عرض 330mm تمر من خلال كلا المسارين في نفس الوقت،تلبية احتياجات خطوط إنتاج SMT لألواح الدوائر ذات الأحجام الكبيرة وتفوق بكثير نظرائها من حيث التوافق.

2وظيفة تصنيف وجمع فعالة: المعدات لديها وظيفة مسار مزدوج مدمج لفصل الألواح الجيدة والسيئة.تصميم الطبقتين من صندوق المواد يمكن تخزين الألواح الجيدة والسيئة بشكل منفصليمكن للطبقة السفلية تخزين 50 لوحًا جيدًا لكل طبقة ، ويمكن للطبقة العليا تخزين 10 لوحات سيئة لكل طبقة. هذه الطريقة للتصنيف والجمع تحسن بكثير من كفاءة الإنتاج ،يقلل من وقت وأخطاء التصنيف اليدوي، ويمكن تحسين عملية الإنتاج بشكل أفضل مقارنة مع منتجات الأقران.

3محرك وقيادة مستقرة وموثوقة: تستخدم محرك إينوفانس الخدمة لدفع المسمار الكرة لتحقيق رفع خطوة بخطوة من المجلة،ويتم دمجها مع وحدة تحكم قابلة للبرمجة PLC Panasonic، مما يجعل المعدات تعمل بشكل أكثر استقراراً ودقة. استخدام المكونات الرئيسية مثل مصادر الطاقة Mean Well ومركبات Omron يضمن أيضاً موثوقية ومدى دوام المعدات ،الحد من خطر فشل المعدات وتكاليف الصيانة.

4تجربة تشغيل متفوقة: لوحة التحكم في التشغيل تستخدم شاشة لمسة تم إنتاجها بشكل مشترك في تايوان ، والتي لديها واجهة سهلة الاستخدام وسهلة التشغيل.يمكن للمشغلين بسهولة تعيين المعلمات ومراقبة المعدات، تحسين كفاءة وتحديد التشغيل وتوفير تجربة أفضل للمستخدمين.

التطبيق

يستخدم جهاز إعادة تحميل NG / OK - 330 المزدوج على نطاق واسع في خطوط إنتاج SMT المختلفة ، وخاصة في مؤسسات التصنيع الإلكترونية التي تنتج لوحات PCB ذات الأحجام الكبيرة.في مجالات مثل الإلكترونيات الاستهلاكية، معدات الاتصالات، والتحكم الصناعي، يمكن لهذه المعدات إكمال عمل التفريغ والتصنيف بكفاءة،ضمان التشغيل السلس لخط الإنتاج وتحسين كفاءة الإنتاج العامة وجودة المنتجاتعلى سبيل المثال، في إنتاج لوحات أم الخادم واسعة النطاق ولوحات الدوائر محطة الاتصالات القاعدة عالية النطاق، يتم إظهار مزاياها تماما،تقديم دعم قوي للشركات لتعزيز قدرتها التنافسية.

تصنيع الإلكترونيات: مثالية لتصنيع الإلكترونيات الاستهلاكية والإلكترونيات للسيارات ومعدات الاتصالات.

معالجة PCB: يسهل معالجة PCBs ، خاصة في مرحلة لحام ما بعد إعادة التدفق.

تحسين الكفاءة: يقلل من كثافة العمل ويحسن استقرار عملية الإنتاج.

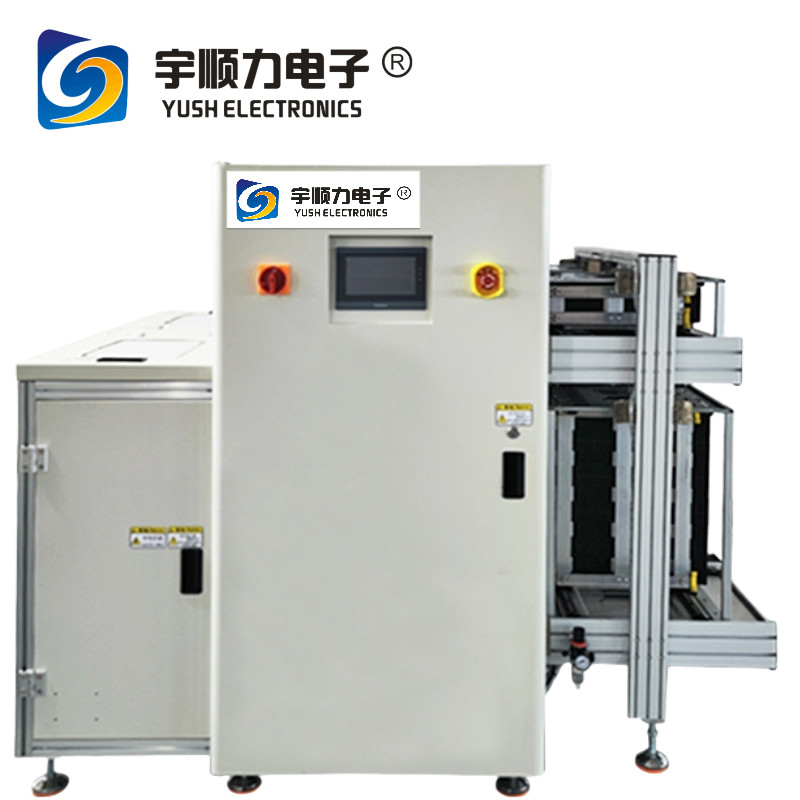

YSL-330 محرك إفراج مزدوج المسار
