المنزل > المنتجات > ثنائي الفينيل متعدد الكلور Depaneling جهاز التوجيه > 60000 دورة في الدقيقة راوتر محاذاة بصرية غير متصل PCB Depaneling

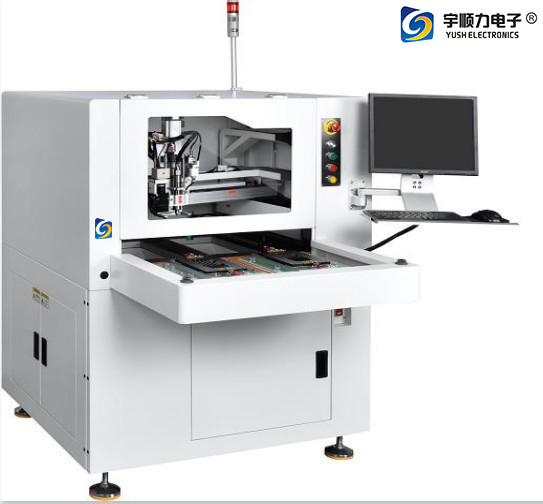

60000 دورة في الدقيقة راوتر محاذاة بصرية غير متصل PCB Depaneling

تفاصيل المنتج

مكان المنشأ: الصين دونغقوان

اسم العلامة التجارية: YUSHUNLI

إصدار الشهادات: CE

رقم الموديل: YSVC-600

شروط الدفع والشحن

الحد الأدنى لكمية: 1 مجموعة

الأسعار: USD1000~20000

تفاصيل التغليف: حالة الخشب الرقائقي

وقت التسليم: 5-7 أيام عمل

شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام

القدرة على العرض: 200sets / شهر

احصل على أفضل سعر
إبراز:

جهاز التوجيه غير متصل PCB Depaneling

,

موجه 60000rpm PCB Depaneling

,

100mm / s PCB Depaneling Router

سرعة القطع X ، Y::
0 ~ 100 مم / ثانية
دقة تكرار الجهاز::
± 0.01 مم
دقة القطع::
± 0.05 مم
سرعة المغزل::
ماكس 60000 دورة في الدقيقة
جهد المضيف::
220 فولت 1ψ 50/60 هرتز
استهلاك الطاقة::
1.8 كيلو فولت أمبير
منطقة العمل:
350 X350 مم (حجم كبير قابل للتخصيص)
سمك ثنائي الفينيل متعدد الكلور:
0.3 ~ 3.5 ملم
سرعة القطع X ، Y::
0 ~ 100 مم / ثانية
دقة تكرار الجهاز::
± 0.01 مم
دقة القطع::
± 0.05 مم
سرعة المغزل::
ماكس 60000 دورة في الدقيقة
جهد المضيف::
220 فولت 1ψ 50/60 هرتز
استهلاك الطاقة::
1.8 كيلو فولت أمبير
منطقة العمل:
350 X350 مم (حجم كبير قابل للتخصيص)
سمك ثنائي الفينيل متعدد الكلور:
0.3 ~ 3.5 ملم
60000 دورة في الدقيقة راوتر محاذاة بصرية غير متصل PCB Depaneling

60000 دورة في الدقيقة 350 X350 مم عالية الدقة محاذاة بصرية التلقائي دون اتصال PCB Depaneling راوتر





المواصفات الأساسية لجهاز التوجيه ثنائي الفينيل متعدد الكلور غير المتصل


01. سرعة القطع X ، Y: 0 ~ 100mm / s
02. دقة تكرار الآلة: ± 0.01mm
03. طرق التحكم X ، Y1 ، Y2 ، Z: IPC الصناعي والكمبيوتر الشخصي
04. X ، Y1 ، Y2 ، Z وضع القيادة: محرك سيرفو الألياف البصرية AC
05. تشغيل الآلة والبيانات S.
torage: نظام الكمبيوتر
06. دقة القطع: ± 0.05 مم
07. سرعة المغزل: 60000 دورة في الدقيقة كحد أقصى
08. الجهد المضيف: 220V 1ψ 50 / 60HZ
09. مزود ضغط الهواء: أعلى من 4.5 كجم / سم 2
10. استهلاك الطاقة: 1.8 كيلو فولت أمبير
11. تجميع الغبار: تجميع الغبار السفلي (قياسي) أو تجميع الغبار العلوي
12. جهد مجمع الغبار: 220V (380V) 3ψ
13. حجم مجمع الغبار العلوي: L650 * W400 * H1350mm
14. حجم مجمع الغبار: L665 * W635 * H1650mm



حجم العمل منطقة العمل 350 X350 مم (حجم كبير قابل للتخصيص)
سمك ثنائي الفينيل متعدد الكلور 0.3 ~ 3.5 ملم


علامة تجارية للأجهزة

طرق جمع النفايات صندوق جمع الغبار
طريقة جمع الغبار فراغ علوي أو سفلي
معلمات صندوق جمع الغبار فراغ علوي 2 حصان - 3 حصان / فراغ سفلي 3 حصان - 5 حصان
ماركة تبديل الاستشعار باناسونيك اليابان
ماركة محرك سيرفو باناسونيك اليابان
ماركة بندقية الرياح الأيونية الكهروستاتيكية تايوان
دليل العلامة التجارية تايوان PMI
العلامة التجارية المسمار درجة طحن تايوان TBI
ماركة كاميرا CCD ألمانيا بازلر
ماركة المغزل اليابان NAKANISHI
العلامة التجارية لمضيف الكمبيوتر مضيف العلامة التجارية ASUS
وزن الآلة 840 كجم
مقضب الأمن تايوان


كهربائي

مزود الطاقة AC220 / 380V50 / 60HZ ثلاث مراحل
هواء مضغوط 0.4-0.6 ميجا باسكال (مع مرشح)


التحكم في العملية

نظام التشغيل الصينية / الإنجليزية اختيارية
طريقة التحكم بالبرمجيات PC + التحكم في نظام التحكم الصناعي
طرق البرمجة برمجة الكمبيوتر ومسح AOI وبرامج التحرير بشكل أسرع وأكثر دقة
ضوء تحذير إنذار صوتي وضوء بثلاثة ألوان (عمل عادي ، انتظار اختبار ، إنذار خطأ)
مع إنذار الخطأ: عدم استقرار ضغط الهواء ، والحظر ، والاصطدام


إنتاج آمن

إنتاج وضع الطلب ، وحماية كلمة المرور من أربعة مستويات (تلقائي ، يدوي ، حماية المستشعر ، إلخ.)


المعايير الفنية

وظيفة الإحصاء كل من اللوحة اليمنى واليسرى مع وظيفة الإحصاء
وظيفة إدارة المعلومات دعم نظام معلومات MES لتوصيل المعدات وإدارة المعلومات بسلاسة ، وواجهة إيثرنت المفتوحة ، ودعم بروتوكول اتصال شبكة TCP / IP ، والبرامج والبرامج ذات الصلة الضرورية ؛افتح منفذ وظيفة BAR CODE.
XY ، Z ، محرك المحور محرك سيرفو + برغي ، سكة توجيه
طرق الإدخال والإخراج لطاولة العمل محرك سيرفو + برغي ، سكة توجيه
قطع متطلبات المنتج يمكن لطاولات العمل اليمنى واليسرى فصل المنتجات المختلفة في نفس الوقت
متطلبات ارتفاع القطع يمكن لطاولات العمل اليمنى واليسرى فصل الارتفاعات والمنتجات المختلفة في نفس الوقت
متطلبات تحديد نقطة مارك يمكن تحديد نقاط MARK ذات الأشكال المختلفة ، ويمكن تعيين نقاط MARK بحرية قبل كل قسم.
متطلبات فتحة الصمام يمكن تعديل سطوع فتحة LED في البرنامج
الة تصوير الكاميرا التي يتحكم فيها البرنامج تتحرك لأعلى ولأسفل
طرق ضبط وضبط ثنائي الفينيل متعدد الكلور تركيبات عالمية ، دبوس لتحديد المواقع ، أداة تثبيت
نطاق قطر قاطع الطحن 0.8-3.0 مم
إدارة قاطع الطحن يمكن للبرنامج ضبط الارتفاع تلقائيًا وفقًا لسمك لوحة PCB وطول صلابة القاطع لإطالة عمر خدمة القاطع وكشف الأداة القياسي.
الإرساء MES فتح وظيفة منفذ الإرساء MES
مسح BAR CODE افتح وظيفة BAR CODE Scan Port
سرعة القطع 0-100 مم / ثانية قابلة للتعديل في الثانية
جدول العمل طاولتين
وظيفة القطع يمكن أن تقطع بشكل مستقيم ، منحني ، على شكل حرف L ، على شكل حرف U.
استكشاف الأخطاء وإصلاحها يمكن للبرنامج اكتشاف نقاط الفشل ، ولديه إمكانيات الكشف عن منفذ الإدخال / الإخراج ، ولديه تنبيهات مفصلة


خدمة

ضمان الجهاز 15 شهر.نقاط ما بعد البيع لدينا هي Suzhou و Dongguan والولايات المتحدة والبرازيل وبريطانيا وفرنسا وتركيا.مرحبا بكم في أن تكون وكيلنا الأجنبي.





هيكل طاولة العمل مزدوج المحور Y ، طاولات العمل اليمنى واليسرى مدفوعة بمحركات مؤازرة وموجهات لولبية ؛يمكن لمناضد العمل اليمنى واليسرى تقسيم منتجات مختلفة في نفس الوقت ، ويمكن لمناضد العمل اليمنى واليسرى تقسيم المنتجات المختلفة في نفس الوقت ، بارتفاعات مختلفة ؛يمكنه تلبية إنتاج الدُفعات الصغيرة ، وتجنب الإجراءات المتكررة المفرطة وإهدار استبدال الرقص ، وسرعة المعالجة السريعة ، وكفاءة الإنتاج العالية ، والاستقرار القوي ، وتحسين المعالجة بشكل كبير.

60000 دورة في الدقيقة راوتر محاذاة بصرية غير متصل PCB Depaneling 0



تم تجهيز منطقة التقاط ثنائي الفينيل متعدد الكلور لمنضدة العمل ذات المحور Y بمرافق أمان شبكية ، وهناك غطاء واقي شفاف أثناء عملية القطع لتجنب الإصابة العرضية للمشغل بواسطة السكين المكسور والسكين الطائر ، وحماية مزدوجة للأغراض الشخصية سلامة المشغل.



60000 دورة في الدقيقة راوتر محاذاة بصرية غير متصل PCB Depaneling 1



1. يتم استخدام العمود الرئيسي المستورد عالي السرعة لقطع وتقسيم اللوح ، مما يقلل بشكل كبير من إجهاد القطع ، بدقة عالية وقصور ذاتي منخفض واستجابة سريعة.

2. نظام الكشف عن قاطع الطحن ، المراقبة في الوقت الحقيقي لحالة قاطع الطحن ، يمنع بشكل فعال استمرار التشغيل بعد كسر القاطع ، إلخ.

3. نظام رؤية جديد تمامًا ، مصدر ضوء حلقة موحد ، مع وظيفة ضبط السطوع ، مما يجعل أنواعًا مختلفة من نقاط مارك معروفة بشكل أفضل ، ومناسبة لطلاء القصدير ، المطلي بالذهب ، المطلي بالنحاس ، المرشوشة بالقصدير ومختلف مركبات ثنائي الفينيل متعدد الكلور بألوان مختلفة مجهزة بوظائف تعويض المحاذاة المرئية.

4. يمكن للبرنامج ضبط الارتفاع تلقائيًا وفقًا لسمك PCB وصلابة قاطع الطحن لإطالة عمر خدمة قاطع الطحن.



60000 دورة في الدقيقة راوتر محاذاة بصرية غير متصل PCB Depaneling 2

مجهزة بأجهزة شفط الغبار العلوية والسفلية ، باستخدام الفرشاة الكهروستاتيكية لإغلاق نقاط القطع ، والفراغ بشكل مستقل لنقاط القطع الفردية ، مما يحسن بشكل كبير من تأثير شفط الغبار.



60000 دورة في الدقيقة راوتر محاذاة بصرية غير متصل PCB Depaneling 3
